| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | SB2207003 |
| 최소 주문 수량: | 2개 세트 |
| 가격: | $300/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 62 일 |
| 지불 조건: | 전신환, L/C (신용장) |
| 공급 능력: | 500은 / 달에서 설정합니다 |
| DP: | 1.8 | Teeth Number: | 36& 48T |
|---|---|---|---|
| Helix Angle: | 35° | Material: | SAE 4320 |
| Heat Treatment: | Carburizing | Quality Grade: | ISO 6 Grade AGMA 11 Grade |
| 강조하다: | DP1.8 그리슨 곡선 베벨 기어,기어 박스를 위한 헬리컬 베벨 기어,DP1.8 헬리컬 베벨 기어 |
||

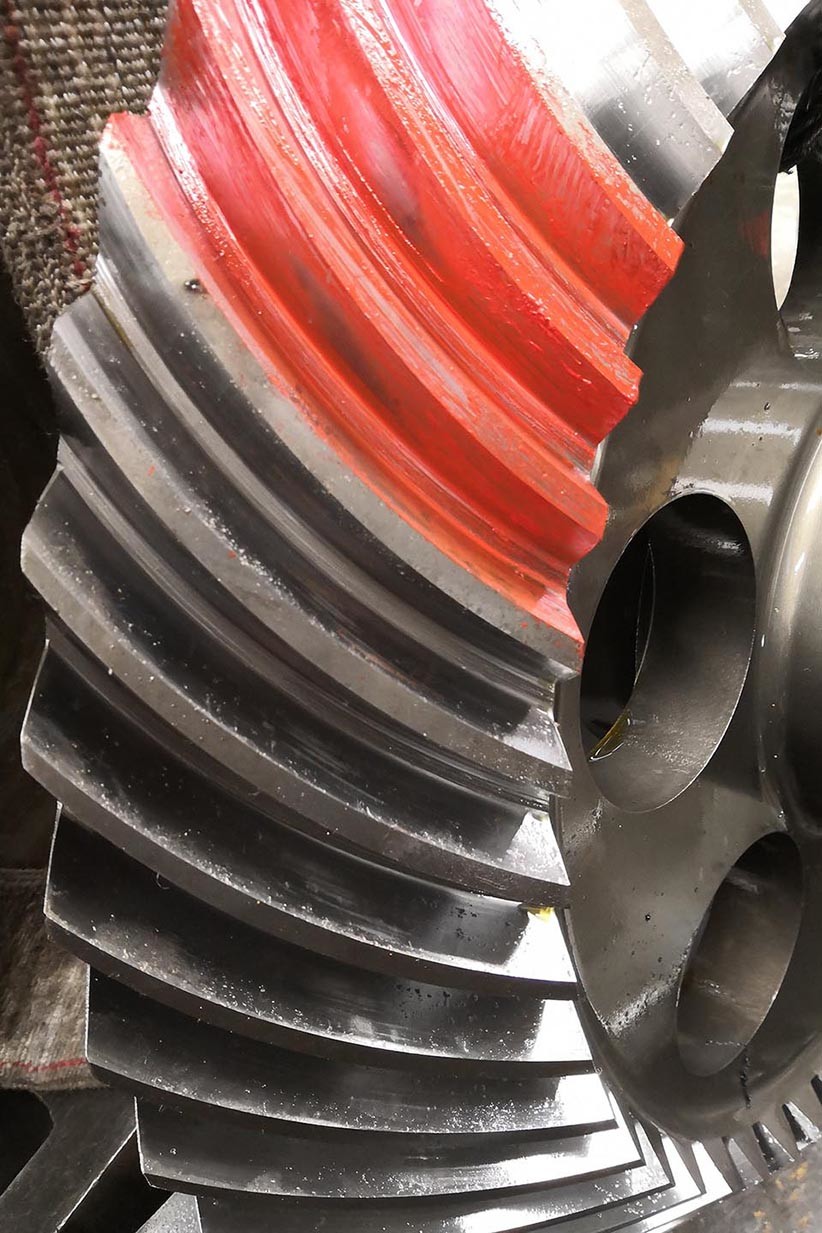

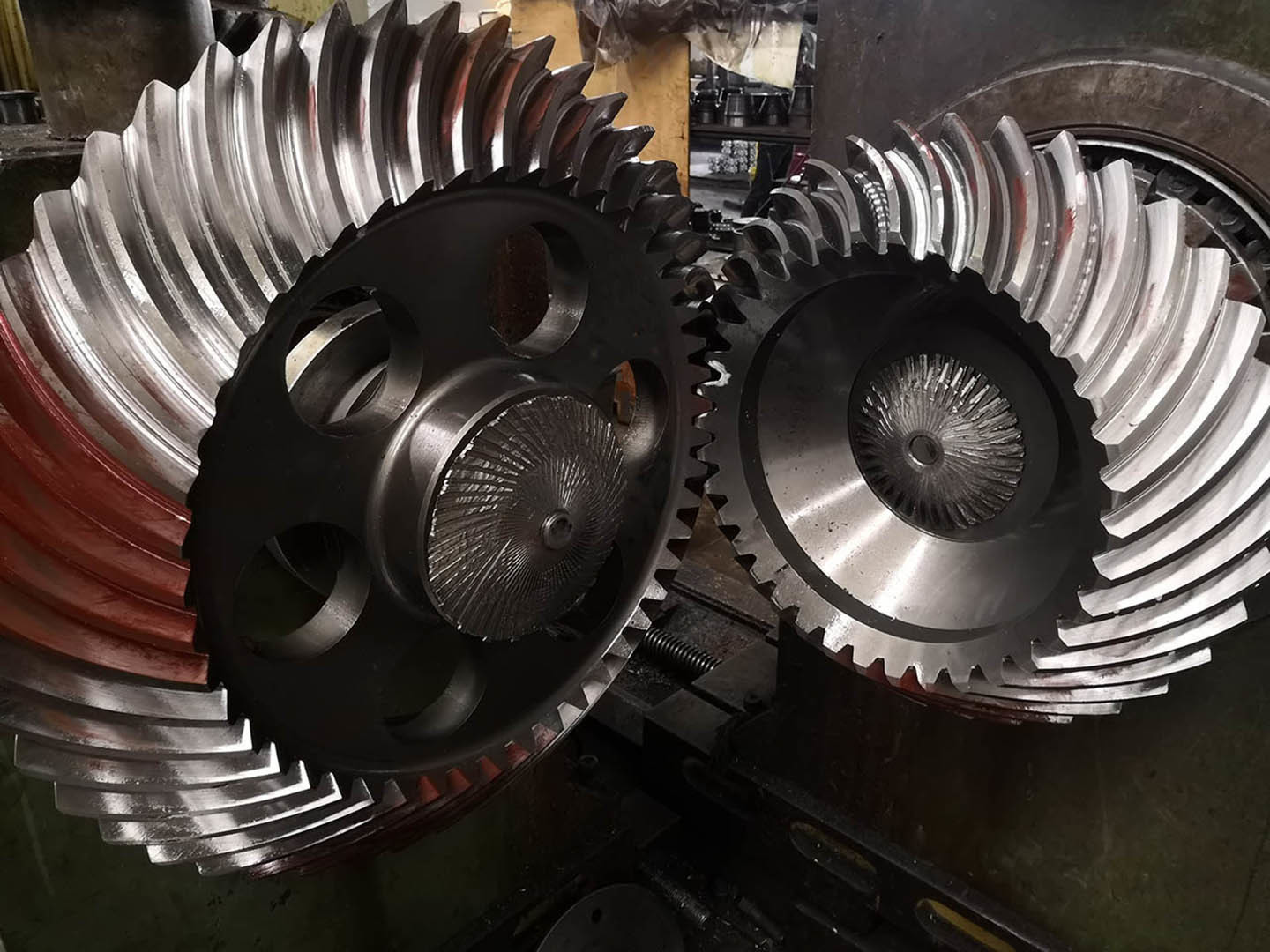

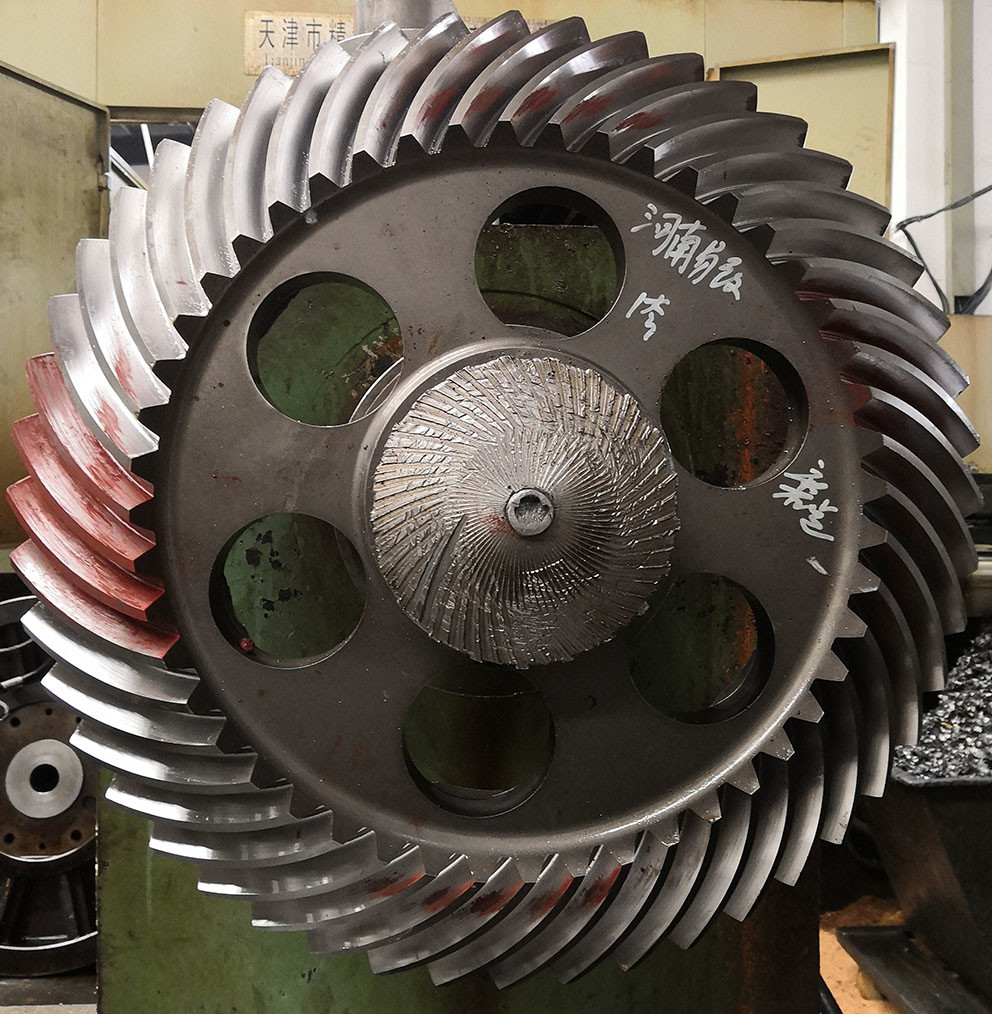

DP1.8 글리슨형 나선 벡블 기어 세트 기어 박스-헬릭스 벡블 기어
1) 나선형 굽기 기기의 설명
나선 굽은 변속기는 굽은 곡선 치아의 나선 각을 가진 굽은 변속기이다.
2) 나선 굽은 기어의 특징
a) 스프리얼 뷰블 기어 (sprial bevel gear) 는 직선 뷰블 기어 (straight bevel gear) 에 비해 제조가 복잡합니다.
b) 나선 굽은 기어 더 높은 강도와 소음 감소
c) 더 높은 감소 비율을 가진 갱이
| 제품 | 내부 스플린이 있는 나선형 베벨 기어 |
| 주문제조 | √ |
| 프로파일 유형 | SAE 4320/ 20CrNi2MoA |
| 제조업 | 기어 프레싱/기어 밀링 |
| 기어 치아 깎기 | √ |
| DP | 1.8 |
| 치아 수 (Z) | 36 & 48T |
| 압력 각 (α) | 20° |
| 헬릭스 각 (β) | 35° |
| 치아 정확도 | ISO 6급/ AGMA 11급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
