| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | SB2200802002 |
| 최소 주문 수량: | 2개 세트 |
| 가격: | $300/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 62 일 |
| 지불 조건: | 전신환, L/C (신용장) |
| 공급 능력: | 500은 / 달에서 설정합니다 |
| 너비: | 75 밀리미터 | 프로파일 유형: | 글리슨 |
|---|---|---|---|
| 방향: | 권리 | 외부 지름: | 470 밀리미터 |
| 제조업: | 기어 연삭 | 브랜드: | OEM |
| 강조하다: | 헬릭스 35도 베벨 기어 스파이럴,베벨 기어 스파이럴 10 모듈,35도 오른손 헬릭스 기어 |
||
a) 스파이럴 베벨 기어는 더 높은 강도와 적은 소음을 제공합니다.
b) 기어는 더 높은 감속비를 가질 수 있습니다.
c) 스파이럴 베벨 기어 세트는 쌍으로 교체해야 합니다(좌우 모두).
2) 스파이럴 베벨 기어의 방향
a) 오른쪽
오른쪽 스파이럴 베벨 기어는 톱니의 바깥쪽 절반이 시계 방향으로 기울어진 기어입니다.
b) 왼쪽
왼쪽 스파이럴 베벨 기어는 톱니의 바깥쪽 절반이 시계 반대 방향으로 기울어진 기어입니다.

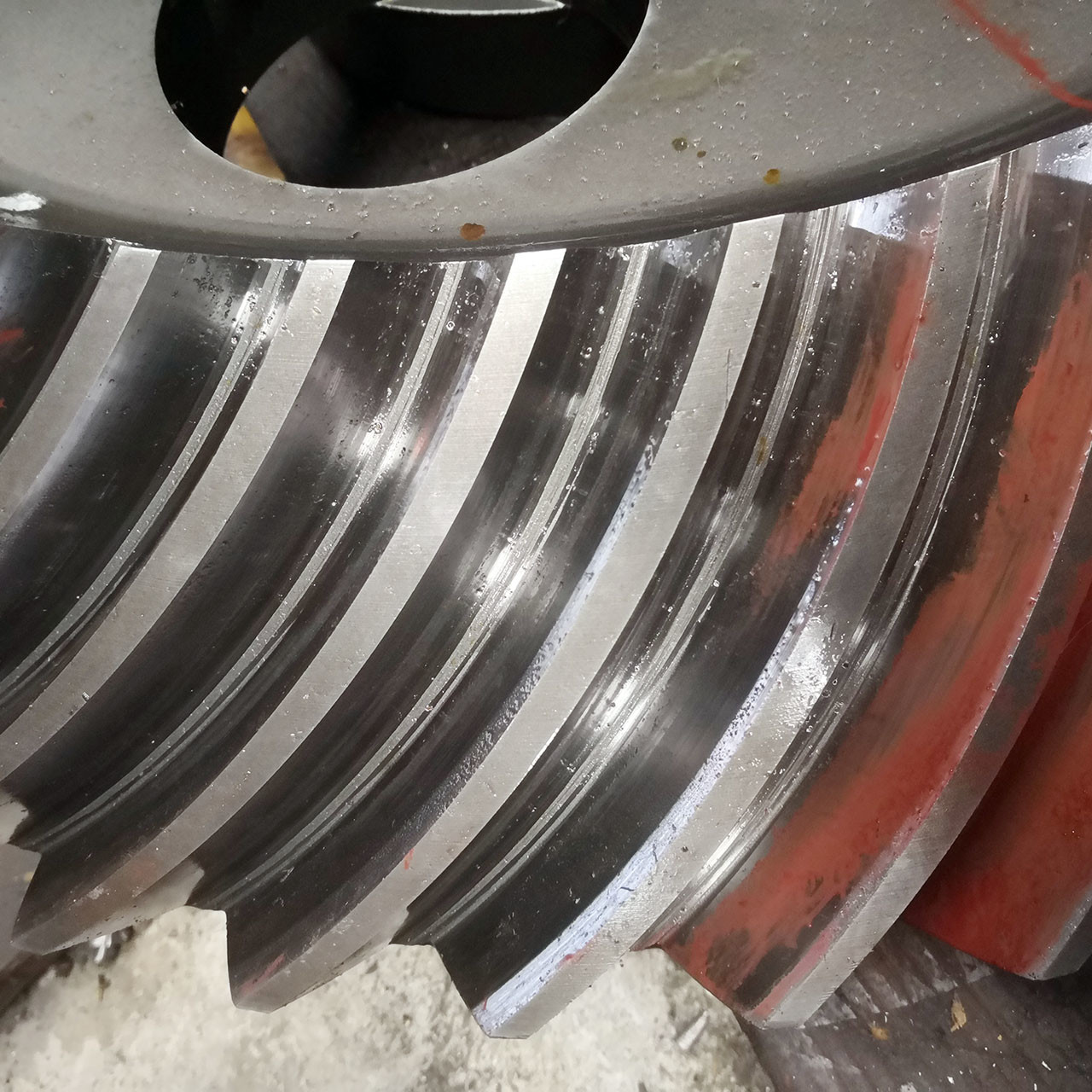

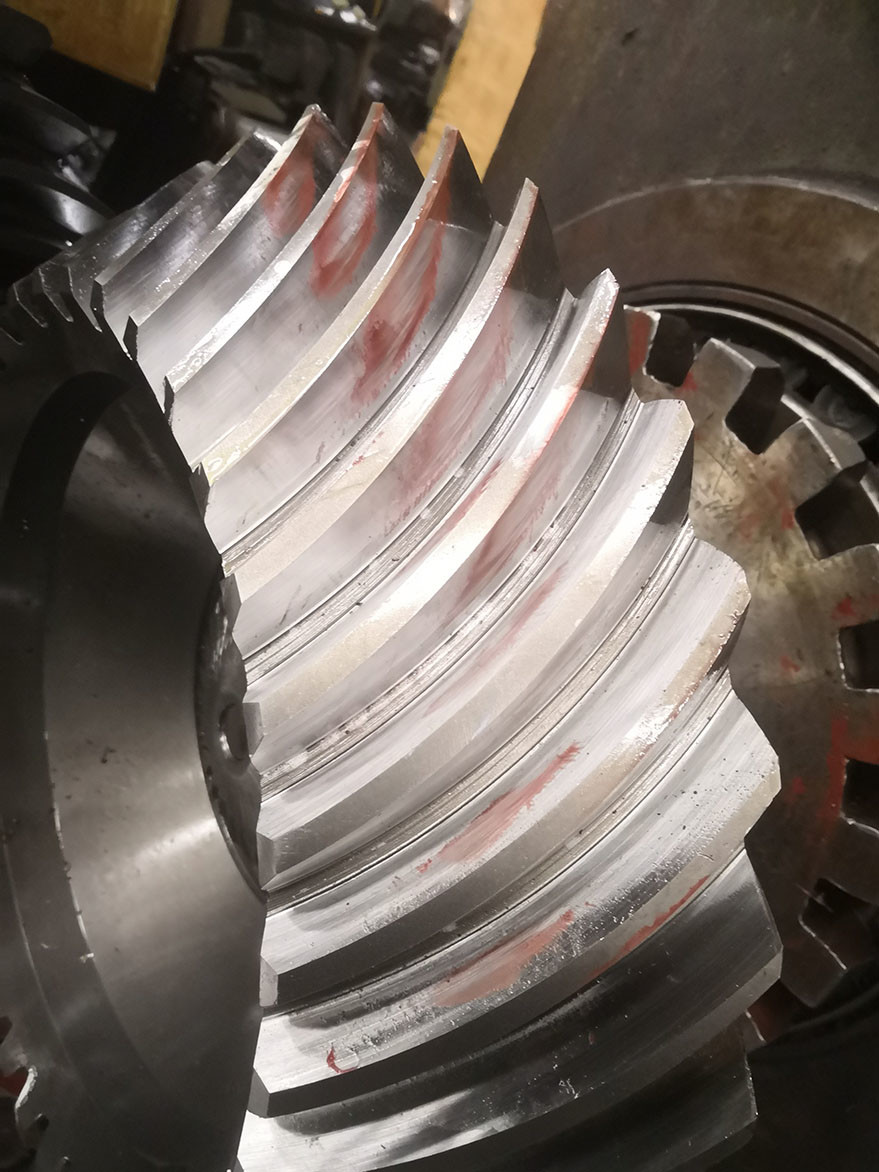

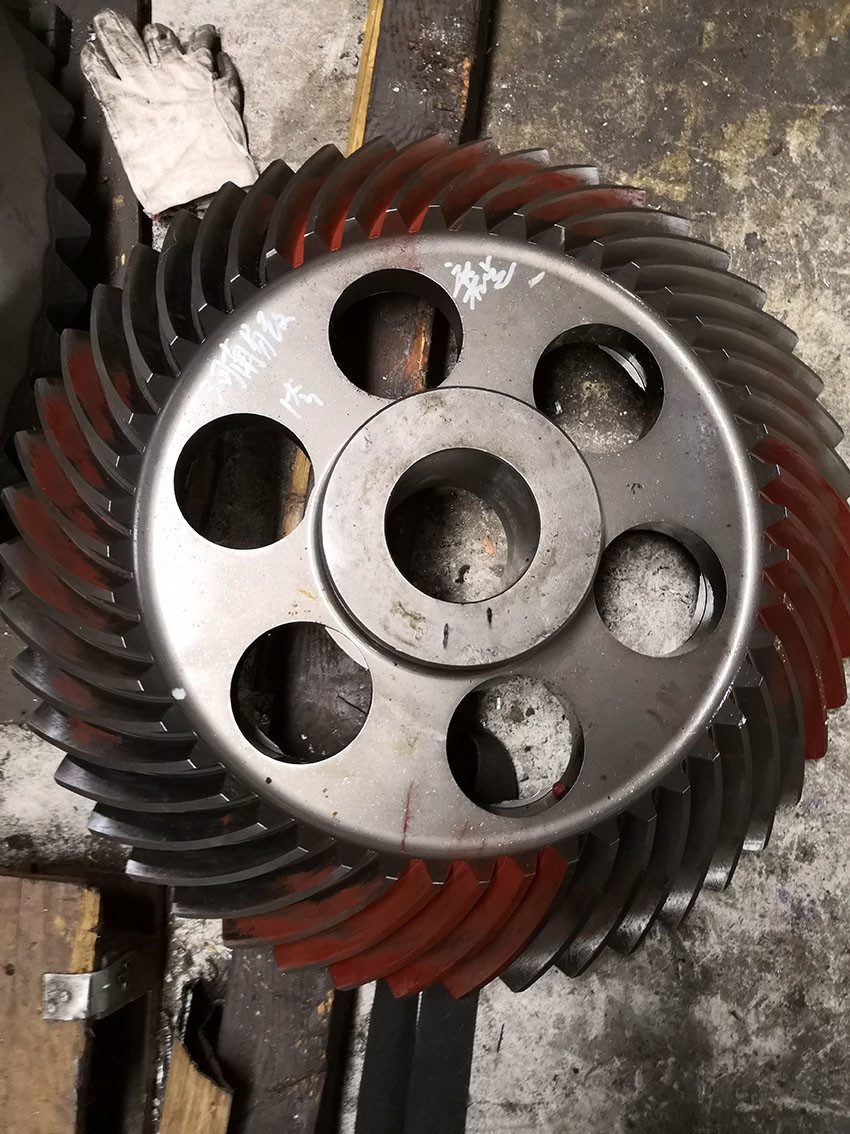

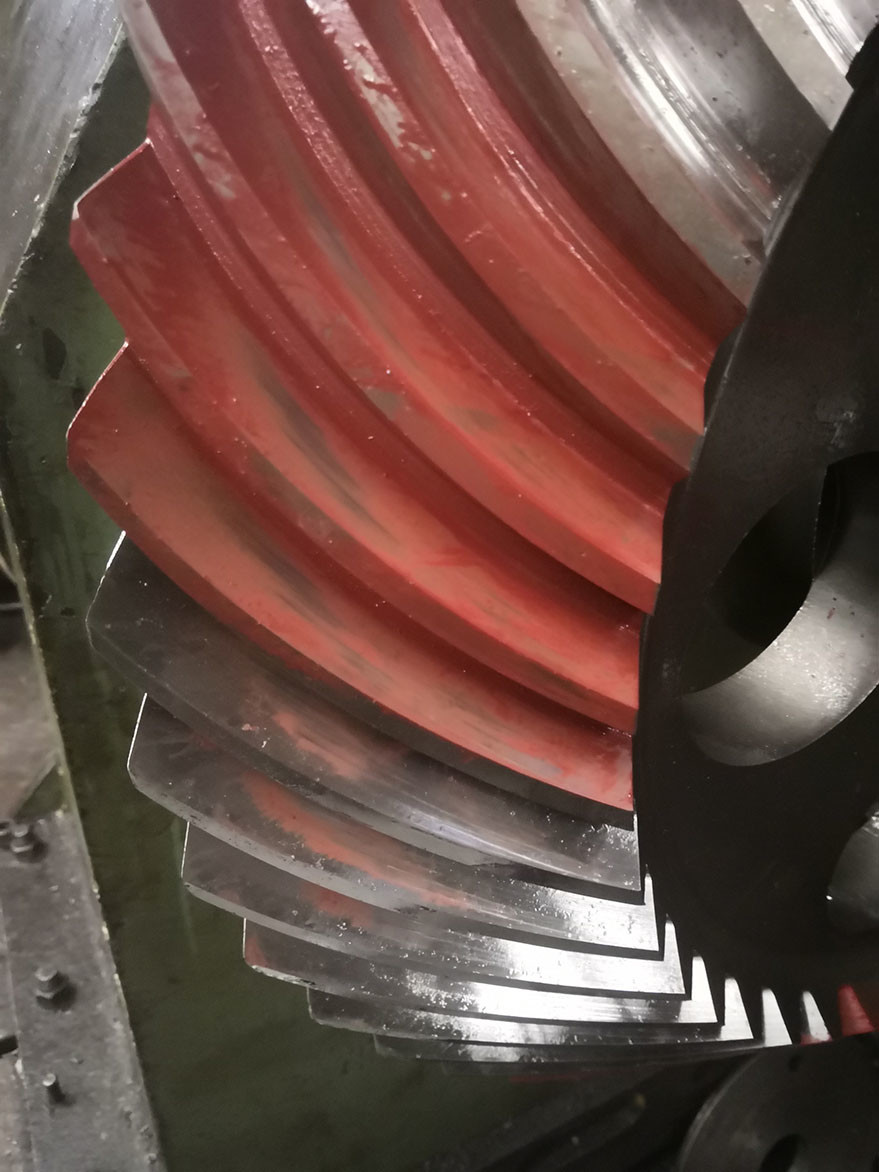

| 제품 | 내부 스플라인이 있는 스파이럴 베벨 기어 |
| 맞춤 제작 | √ |
| 재료 | 17CrNiMo6/18CrNiMo7 |
| 기어 톱니 제조 | 기어 밀링 및 기어 톱니 연삭 |
| 직경 피치 | 10 |
| 기어 톱니 연삭 | √ |
| 톱니 수 (Z) | 45T |
| 압력각 (α) | 20° |
| 리드각 | 35° |
| 정밀도 등급 | ISO 6 등급/ AGMA 11등급 |
| 열처리 | 침탄 |
| 표면 경도 | 58-62HRC |
| 강철 코드 등급 비교 | |||||
| 중국/GB | ISO | ГOCT | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
생산 설비
생산 공정
단조 가공 절단
열처리 연삭 검사
