| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | SB22081502 |
| 최소 주문 수량: | 2개 세트 |
| 가격: | $370/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 62 일 |
| 지불 조건: | T/T,L/C |
| 공급 능력: | 500은 / 달에서 설정합니다 |
| 길이: | 670 밀리미터 | 얼굴 각도: | 37 ° 25 ' |
|---|---|---|---|
| 기준 치수: | 10 | 층심 지름: | 320 |
| 방향: | 왼손 | 소재: | 17CrNiMo6 |
| 강조하다: | 나선형 베벨 변속 기어 손잡이,10 모듈 전송 기어축,10 모듈 나선형 베벨 샤프트 |
||

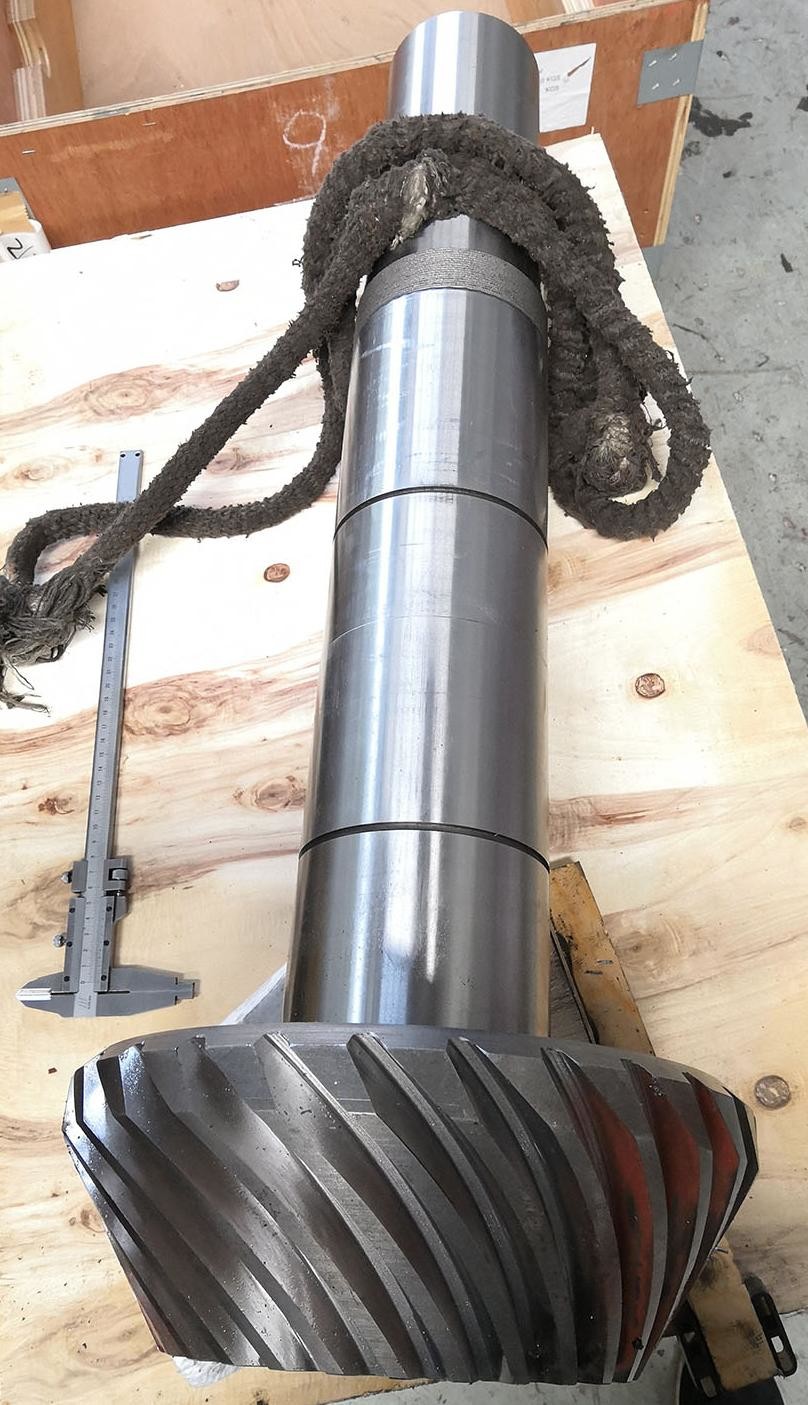

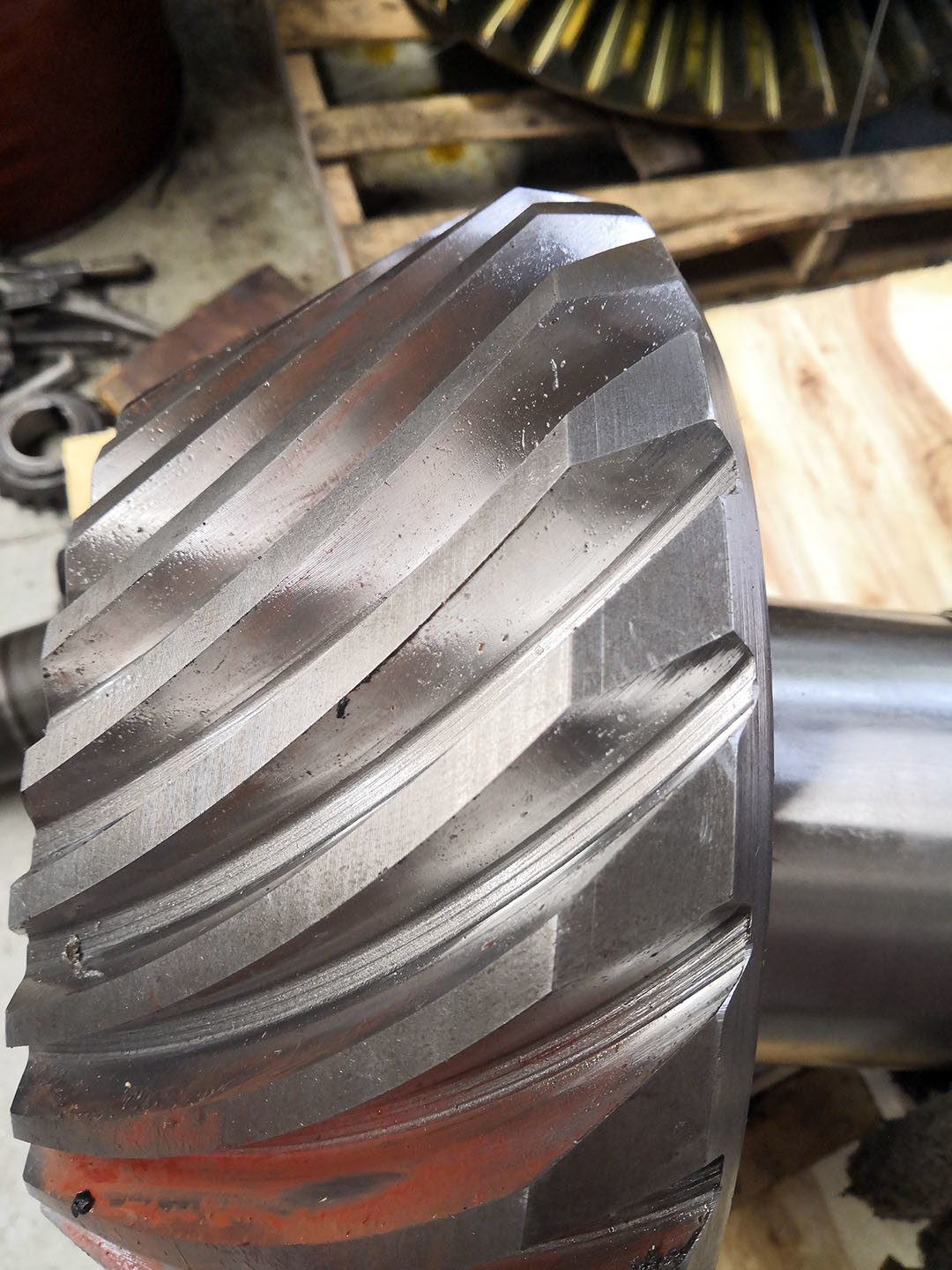

10 모듈 글리슨 타입 스파이럴 베벨 기어 연삭 변속 기어 샤프트
1) 스파이럴 베벨 기어 샤프트 설명
스파이럴 베벨 기어는 가장 복잡한 형태의 베벨 기어입니다. 기어의 이빨은
곡선형이고 경사져 있습니다. 이는 이빨 사이의 더 큰 중첩을 초래하여
이빨 접촉 시 점진적인 맞물림 및 분리를 촉진합니다.
이러한 향상된 부드러움은 작동 중 발생하는 진동과 소음을 최소화합니다.
또한, 더 많은 이빨이 접촉하여 하중 분배가 증가하기 때문에,
스파이럴 베벨 기어는 더 나은 하중 용량을 갖습니다.
이를 통해 동일한 용량의 스트레이트 베벨 기어에 비해 더 작게 만들 수 있습니다.
| 제품 | 스파이럴 베벨 기어 샤프트 |
| 맞춤 제작 | √ |
| 프로파일 유형 | 17CrNiMo6 |

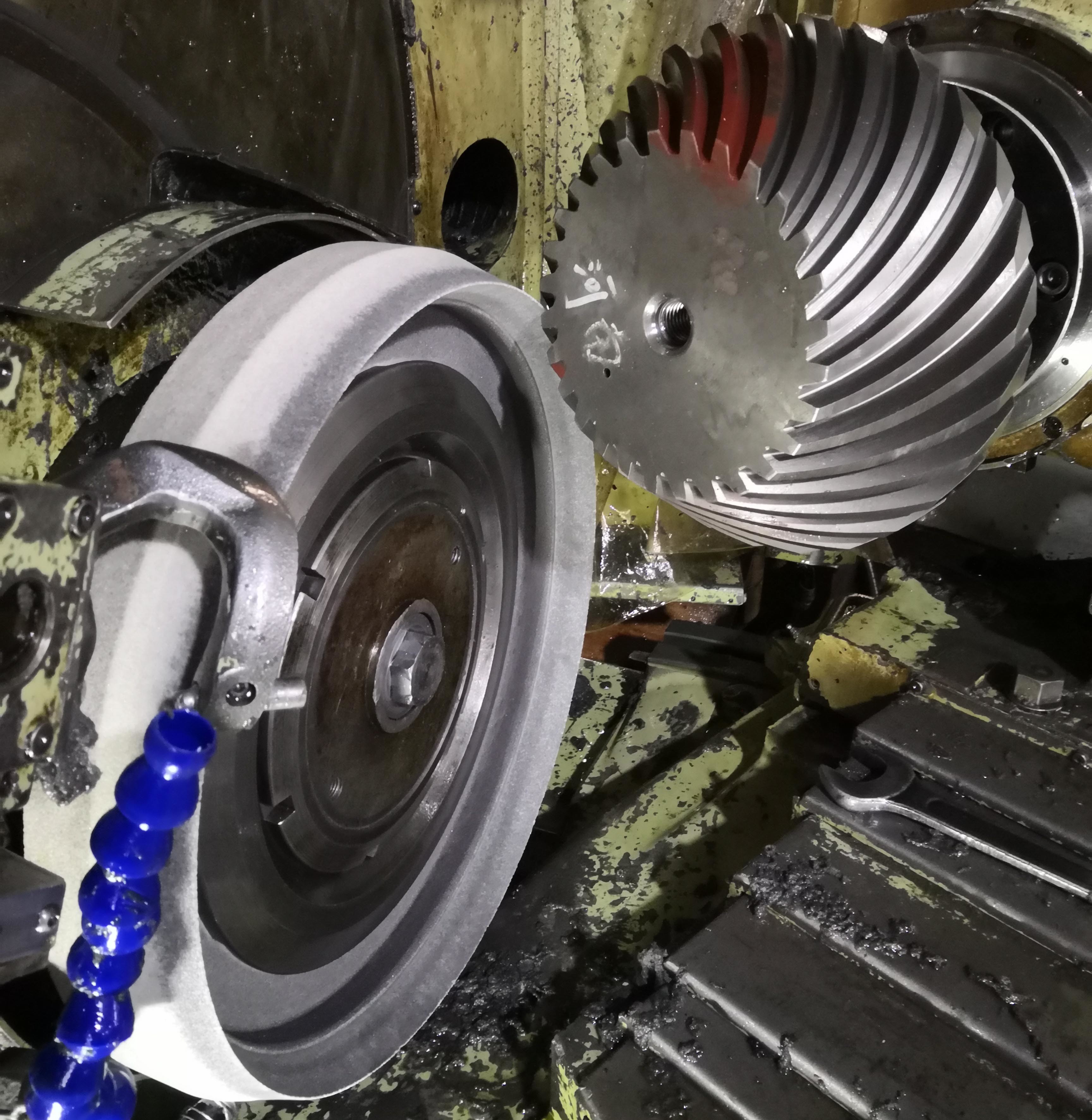

| 제조 | 기어 밀링 및 기어 이빨 연삭 |
| 기어 이빨 연삭 | √ |
| 모듈 (M) | 10 |
| 이빨 수 (Z) | 32 |
| 압력각 (α) | 20° |
| 헬릭스각 (β) | 35° |
| 이빨 정확도 등급 | ISO 6 등급/ AGMA 11등급 |
| 열처리 | 침탄 |
| 표면 경도 | 58-62 HRC |
| 강철 코드 등급 비교 | |||||
| 중국/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
생산 설비
생산 공정
단조 가공 절단
열처리 연삭 검사
