| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | SB22081503 |
| 최소 주문 수량: | 2개 세트 |
| 가격: | $70/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 62 일 |
| 지불 조건: | 전신환, L/C (신용장) |
| 공급 능력: | 500은 / 달에서 설정합니다 |
| 길이: | 503mm | 축사이 각: | 90' |
|---|---|---|---|
| DP: | 3.907 | 소재: | 20CrMnTi |
| Pitch 각도: | 16 ° 13 ' | 루트 각도: | 14°51° |
| 강조하다: | 6.5 모듈 그리슨 나선 기어 손잡이,변속 기어와 손잡이,6.5 모듈 변속 기어와 손잡이 |
||

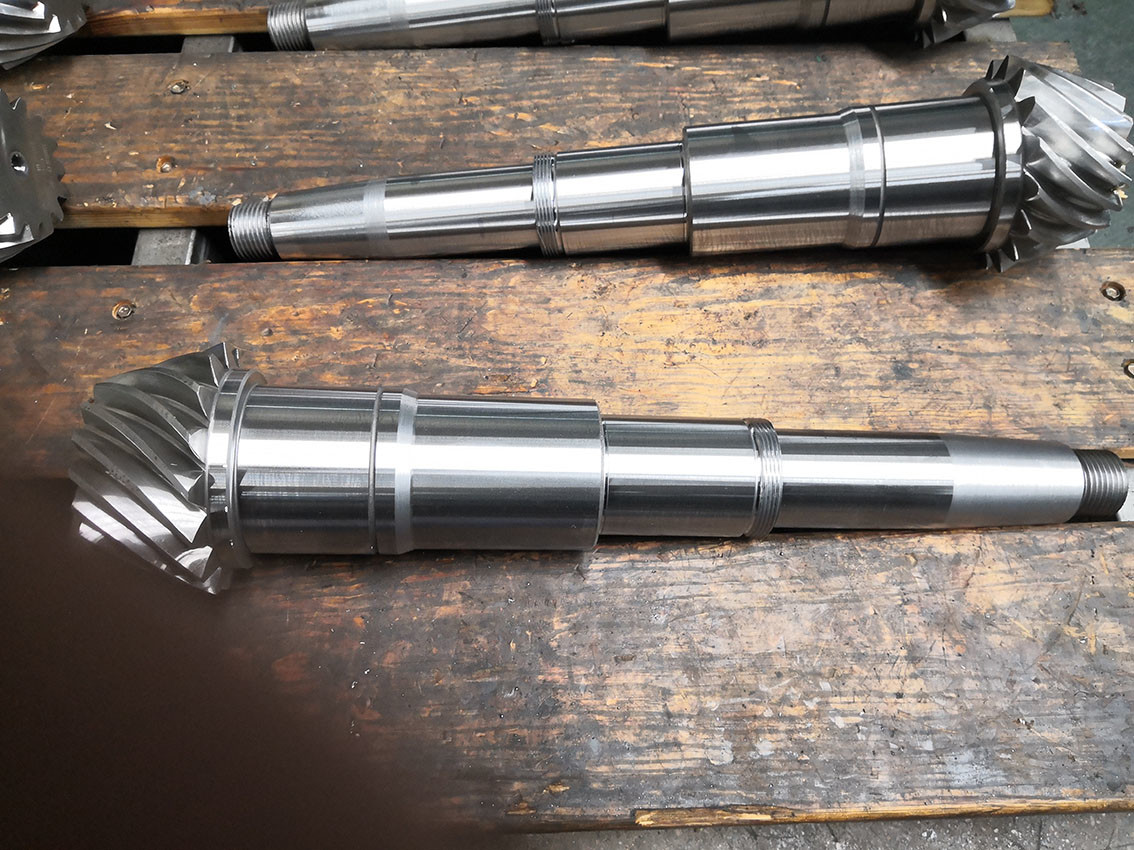

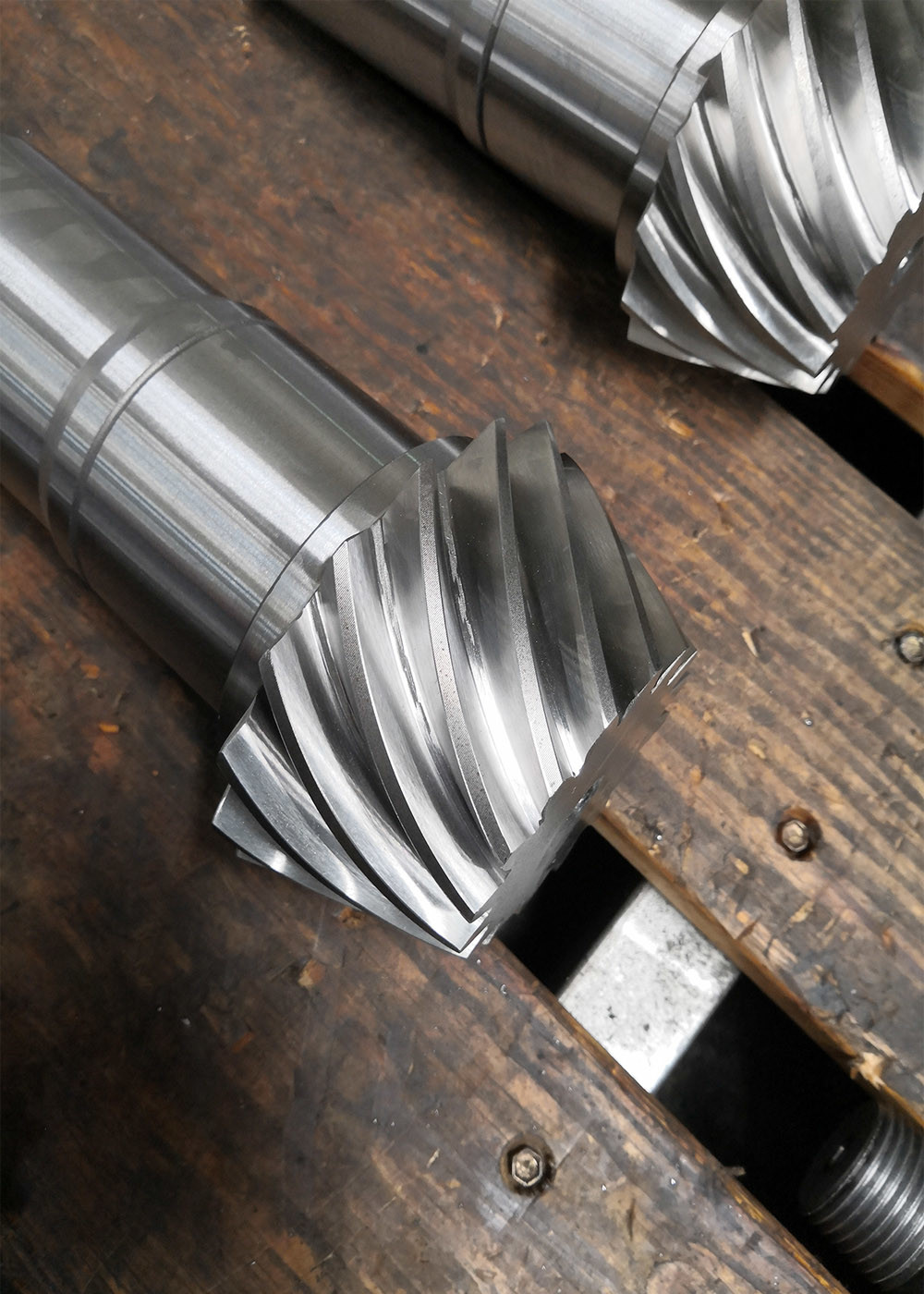

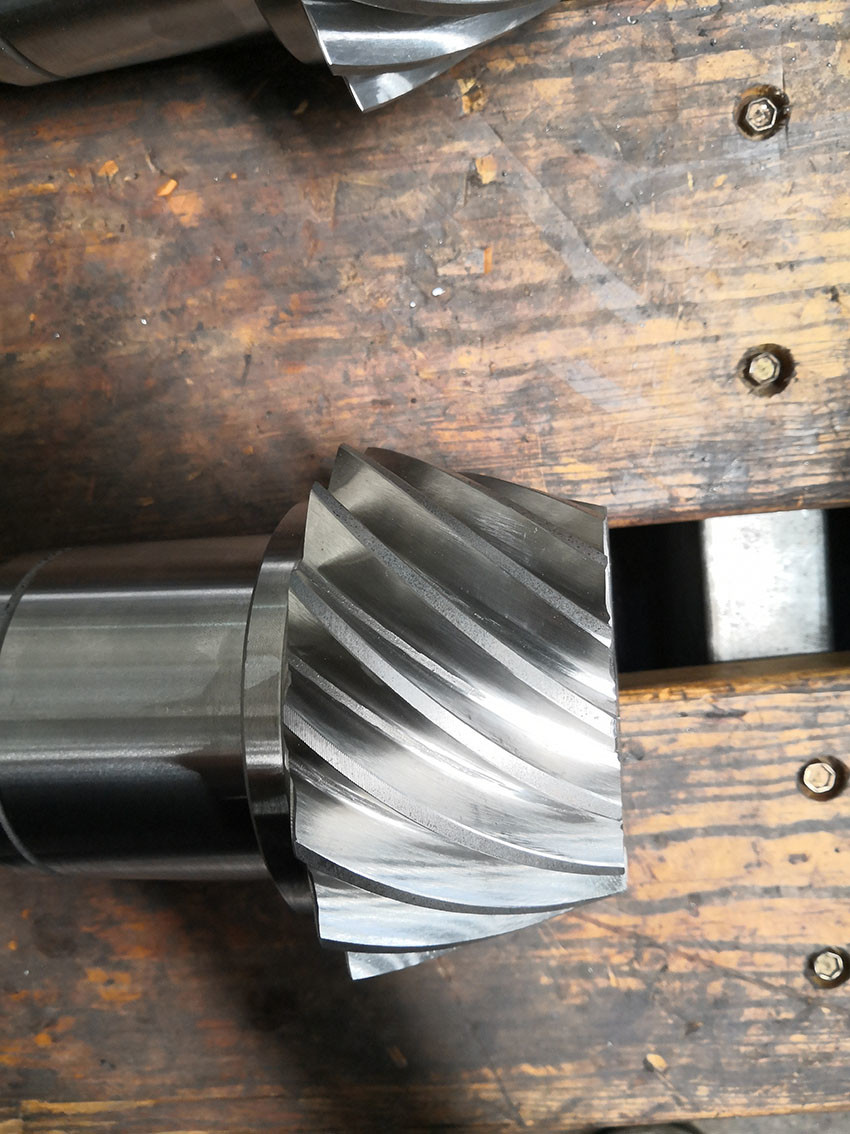

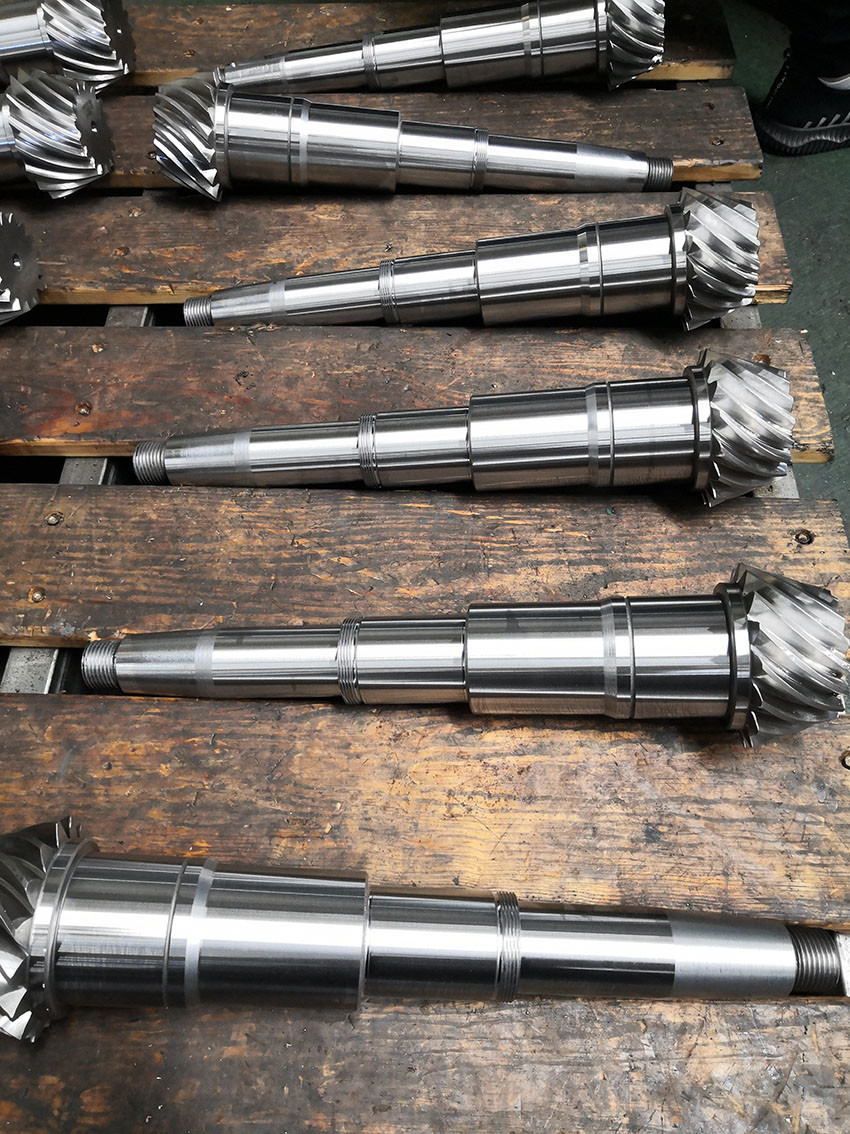

1) 스파이럴 콩기어 엑스의 설명
이 나선형 콩어거리는 6.5m 16t이며 총 길이는 503mm입니다
턱의 거칠기는 0입니다.8
외부 지름은 Φ119입니다.07
2) 스피럴 모양의 콩기어제 제조
재질 양식 260-280 HB
시멘테이션 열처리 58-62 HRC
장착장면 깊이는 1,4-1,8mm
핵의 내구성 35-42 HRC
갱신 및 갱신된 갱신
| 제품 | 스파이럴 베블 기어 샤프트 |
| 주문제조 | √ |
| 소재 | 20CrMnTi |
| 기어 치아 제조 | 기어 프레싱/기어 밀링 |
| 기어 치아 깎기 | √ |
| 모듈 (M) | 6.5 |
| 치아 수 (Z) | 16 |
| 압력 각 (α) | 20° |
| 납 각 | 35° |
| 정확도 수준 | ISO 6급/ AGMA 11급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
