| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | SB22081503 |
| 최소 주문 수량: | 2개 세트 |
| 가격: | $70/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 62 일 |
| 지불 조건: | 전신환, L/C (신용장) |
| 공급 능력: | 500은 / 달에서 설정합니다 |
| 외부 지름: | 630 밀리미터 | 축사이 각: | 90' |
|---|---|---|---|
| DP: | 2.54 | 소재: | 17CrNiMo6 |
| Pitch 각도: | 57 ° 38 ' | 루트 각도: | 54'26 ' |
| 강조하다: | 10 모듈 그리슨 베벨 기어,압박하는 전송 기어축,10 모듈 전송 기어축 |
||

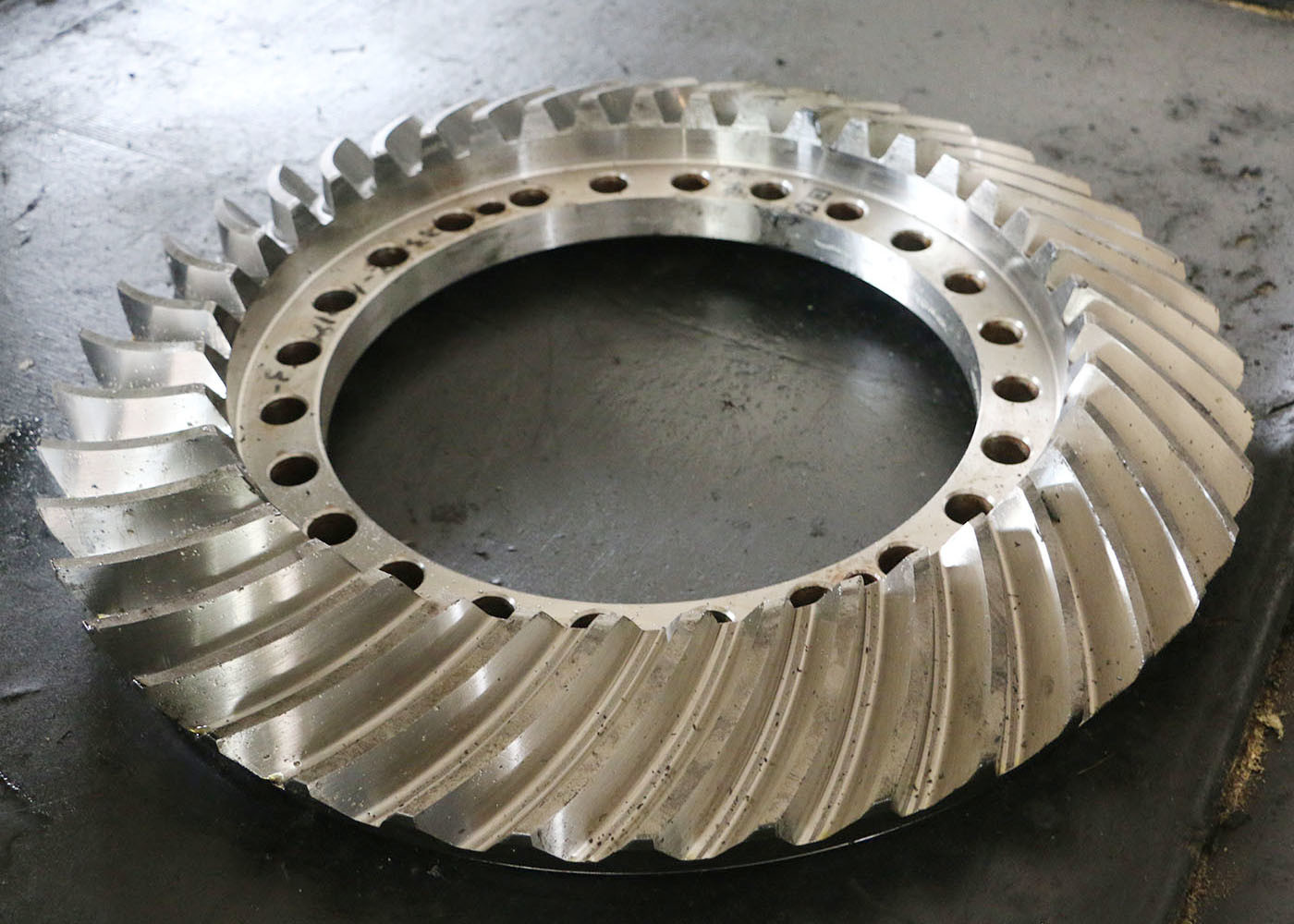

1) 스프리얼 베블 기어 설명
나선 굽은 기어 는 90도 각도로 배치 된 나선 치아를 가진 굽은 기어입니다.
이빨은 좀 더 유연성과 견인력을 제공하기 위해 약간 곡선으로 설계되었습니다.
2) 나선 굽기 기어 의 특징
나선 bevel gear는 높은 속도와 높은 토크 전력을 필요로하는 응용 프로그램에 설계되었습니다.
그들은 최소한의 수리 필요 없이 오래 지속되는 성능을 제공함으로써 소비자 비용을 줄이는 데 도움이 될 수 있습니다.
나선형 굽기 기어로는 오프셋이 필요 없고 과열 위험이 현저히 감소합니다.
구부러진 치아와 그 치아 사이의 더 깊은 견인
성능과 장비의 수명을 연장합니다.
| 제품 | 스파이럴 베블 기어 샤프트 |
| 주문제조 | √ |
| 소재 | 17crNiMo6 |
| 기어 치아 제조 | 기어 프릴링 & 기어 치아 깎기 |
| 모듈 | 10 |
| 기어 치아 깎기 | √ |
| 치아 수 (Z) | 58 |
| 압력 각 (α) | 20° |
| 납 각 | 35° |
| 정확도 수준 | ISO 6급/ AGMA 11급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
