| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | SB22082101 |
| 최소 주문 수량: | 2개 세트 |
| 가격: | $70/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 62 일 |
| 지불 조건: | 전신환, L/C (신용장) |
| 공급 능력: | 500은 / 달에서 설정합니다 |
| 전체 높이: | 14 | 팁 직경: | φ46.17 |
|---|---|---|---|
| 나사각: | 35' | 소재: | 20CrMo |
| 전면 폭: | 8 | 내부 구멍: | Φ32 |
| 강조하다: | 그리슨 유형 변속기 곡선 베벨 기어,30T와 21T 곡선 베벨 기어,그리슨 타입 변속 기어 |
||

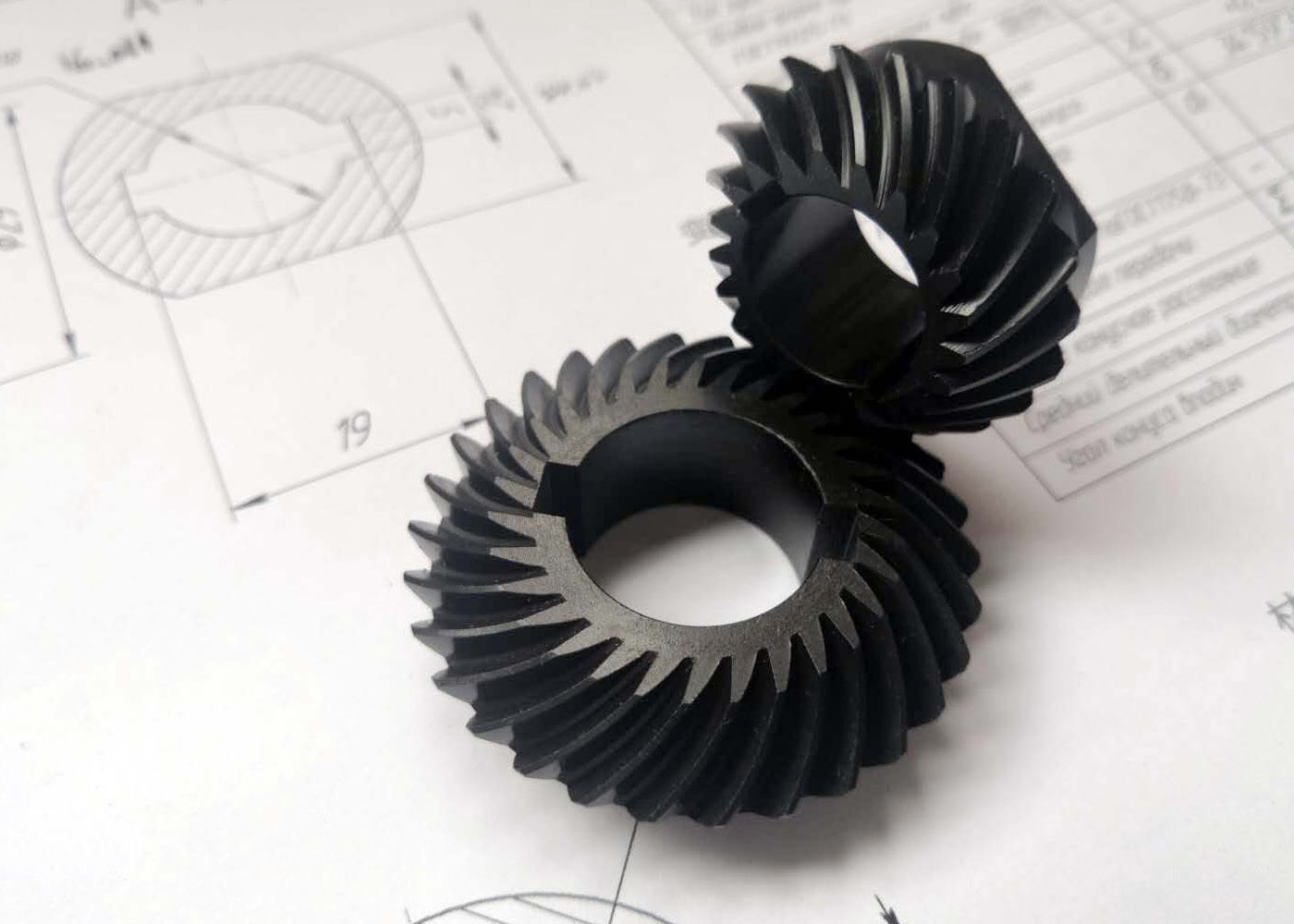

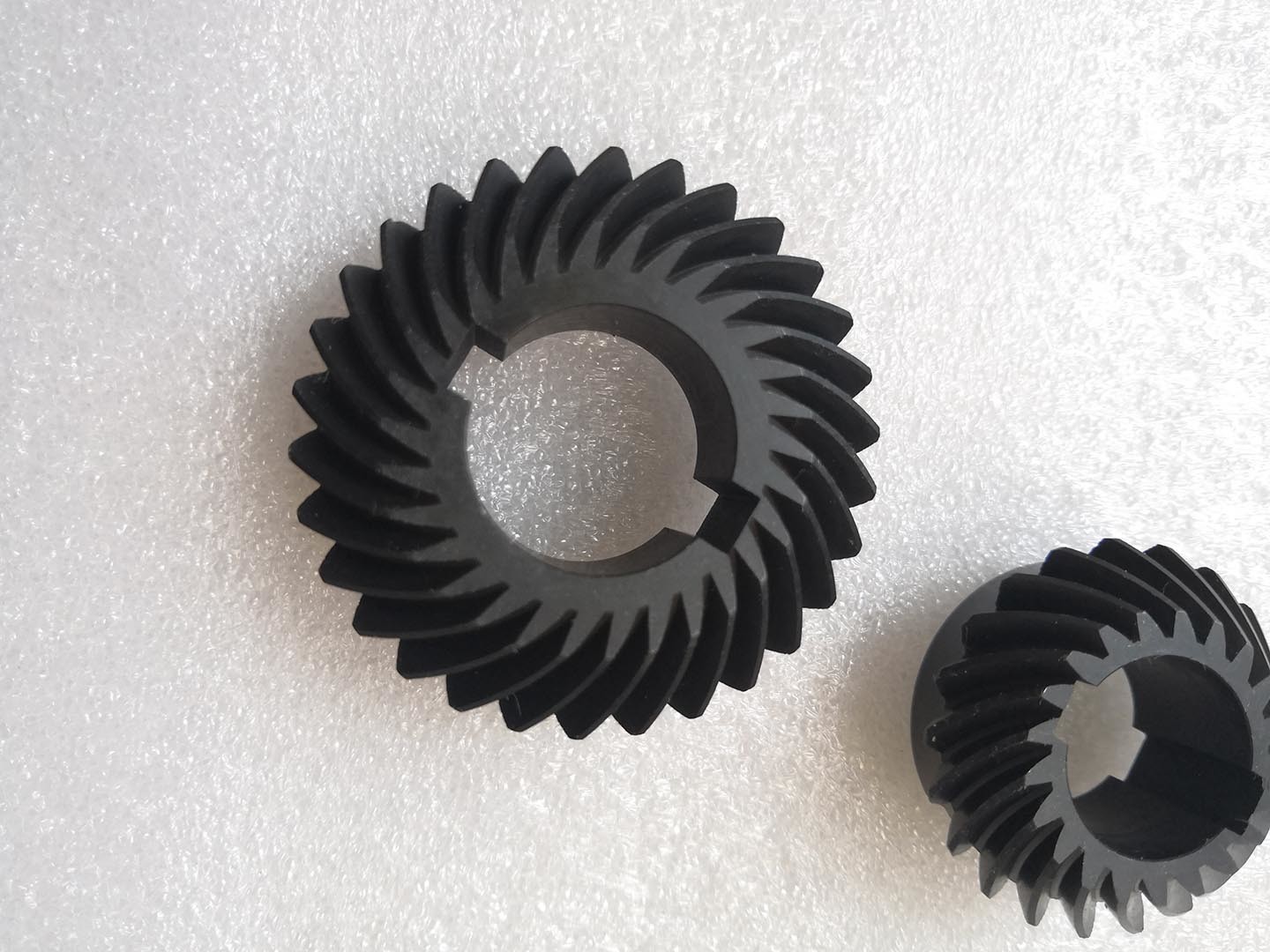

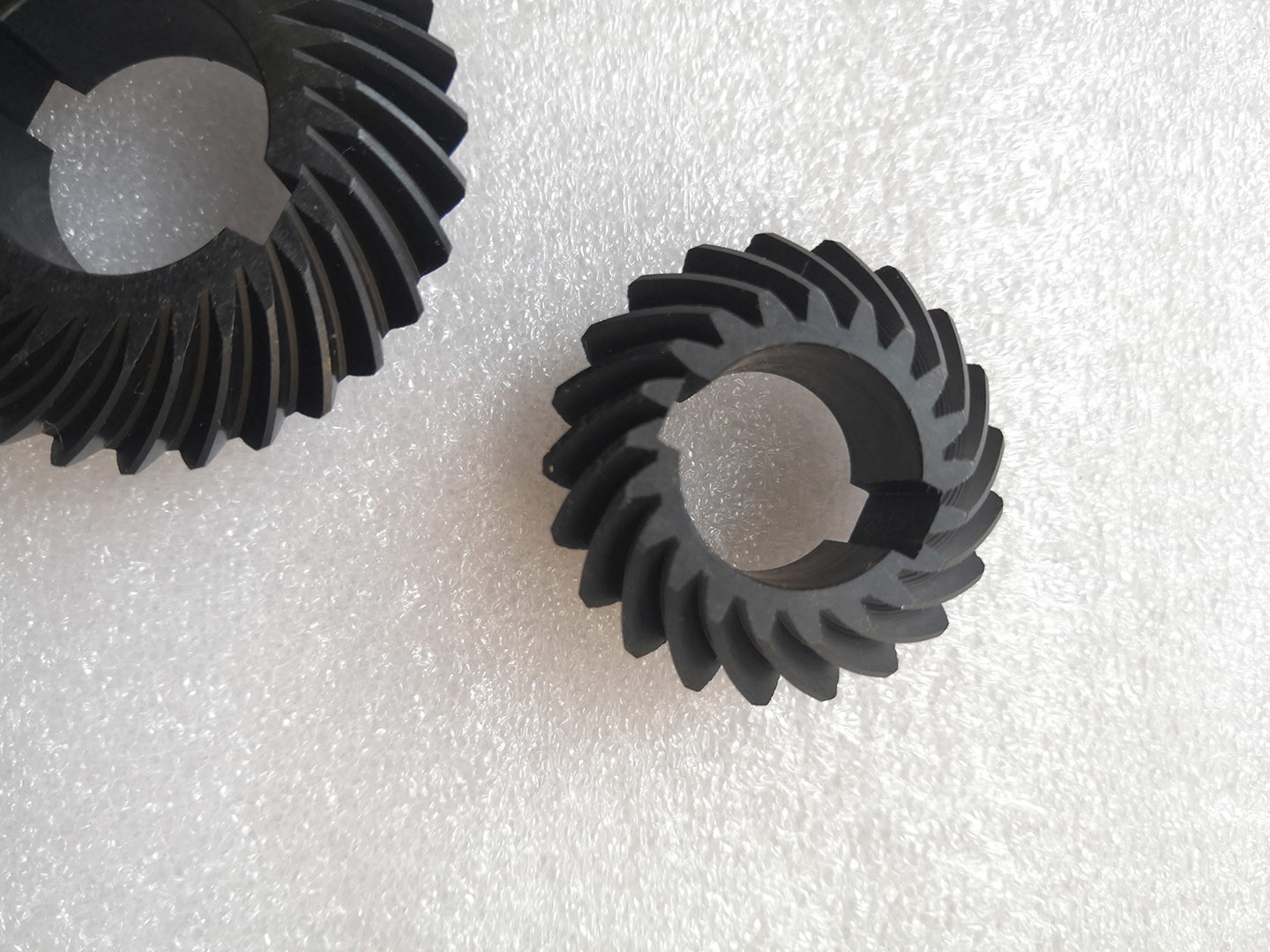

1) 회전용 베블 기어 세트의 설명
스파이럴 베블 기어는 글리슨 유형으로 제조 될 수 있습니다 (동치없는 치아 깊이를 가진 원형 아크),
오르리콘과 커브렉스 타입 (동치 치아 깊이를 가진 원형 아크), 클링겔른베르크 사이클로 팔로이드
(동속 치아 깊이를 가진 에피사이클로이드) 또는 클링겔른베르크 팔로이드. 나선 굽기 기어 같은
직선 톱니바퀴와 비교하여 단점과 단점이 있습니다.
직각 변속기는 일반적으로 5m/s 이하의 속도 또는 작은 변속기에서는 1000 r.pm 이하의 속도에서만 사용됩니다.
| 제품 | 스파이럴 베블 기어 세트 |
| 주문제조 | √ |
| 소재 | 20CrMo |
| 기어 치아 제조 | 기어 밀링 |
| 기어 치아 깎기 | 1.5 |
| 모듈 (M) | |
| 치아 수 (Z) | 21/30 |
| 압력 각 (α) | 20° |
| 납 각 | 35° |
| 정확도 수준 | ISO 7급/ AGMA 11급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
