| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | SB22082102 |
| 최소 주문 수량: | 2개 세트 |
| 가격: | $70/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 62 일 |
| 지불 조건: | 전신환, L/C (신용장) |
| 공급 능력: | 500은 / 달에서 설정합니다 |
| 전체 높이: | 14 | 팁 직경: | φ1882 |
|---|---|---|---|
| 나사각: | 35' | 소재: | 20CrNi2MoA |
| 전면 폭: | 50 | 내부 구멍: | Φ1650 |
| 강조하다: | 62T 큰 크기 곡선 베벨 기어,YIZGEAR 곡선 베벨 기어,곡선 베벨 기어는 30 모듈에서 설정했습니다 |
||
1) 스파이럴 베벨 기어의 제조 능력
Gleason 모듈: 0.8 ~ 30
유형: Gleason 및 Klingelnberg 타입, Gleason 타입 선호
최대 기어 직경: 2000 mm
최대 피니언 축 직경: 200 mm
Gleason 방법에 따른 자체 개발 및 요약 계산
세트로만 배송
장착 거리를 제공하는 것이 항상 좋습니다.
Gleason 테스트 기계에서 접촉 범위 확인
열처리 후 기어 연삭 마감

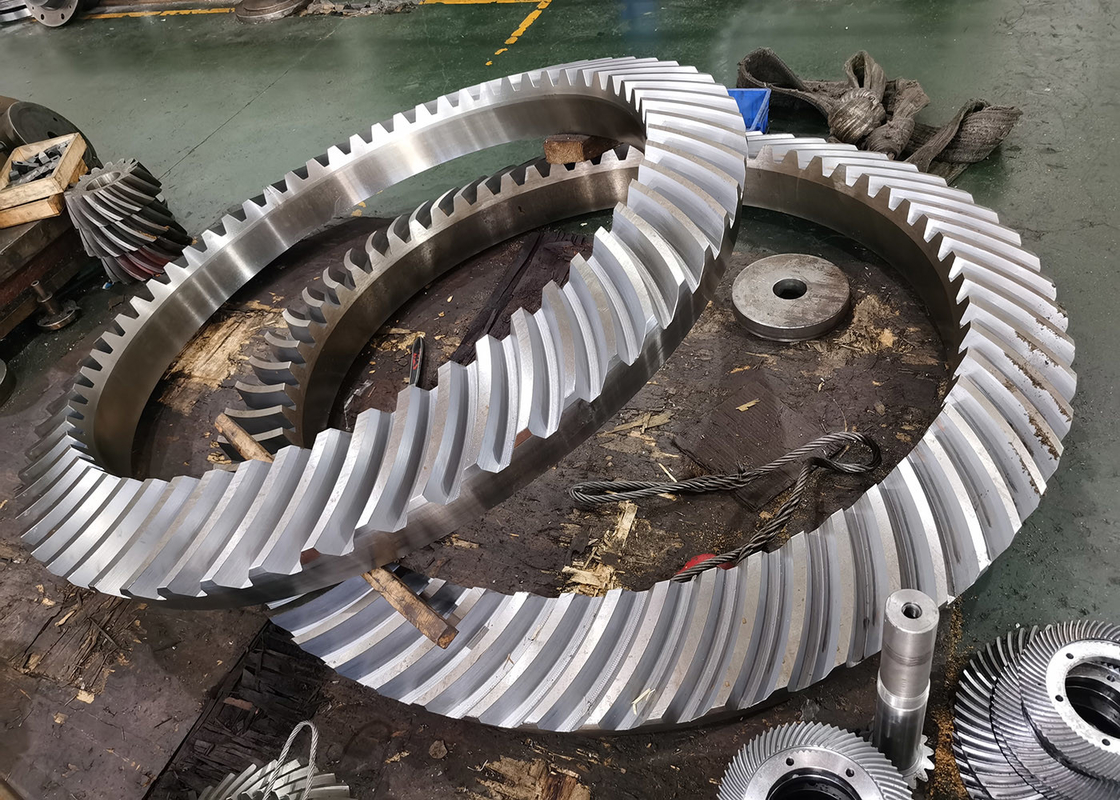

| 제품 | 스파이럴 베벨 기어 세트 |
| 주문제작 | √ |
| 재료 | 20CrNi2MoA |
| 기어 이빨 제조 | 기어 밀링 |
| 기어 이빨 연삭 | √ |
| DP | |
| 이빨 수 (Z) | 62T |
| 압력각 (α) | 20° |
| 헬릭스각 (β) | 35° |
| 이빨 정확도 등급 | ISO 7 등급/ AGMA 11등급 |
| 열처리 | 침탄 |
| 표면 경도 | 58-62 HRC |
| 강철 코드 등급 비교 | |||||
| 중국/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
생산 설비
생산 공정
단조 가공 절단
열처리 연삭 검사
