| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | SB22082105 |
| 최소 주문 수량: | 2개 세트 |
| 가격: | $70/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 62 일 |
| 지불 조건: | 전신환, L/C (신용장) |
| 공급 능력: | 500은 / 달에서 설정합니다 |
| 기준 치수: | 12 | 층심 지름: | φ476 |
|---|---|---|---|
| 외부 지름: | φ503.22 | 전면 폭: | 45MM |
| 전체 높이: | 70mm | 소재: | SAE 4320 |
| 강조하다: | 비음 10-11 그리슨 베벨 기어,그리슨 시스템 사각은 12 모듈에 기어를 넣습니다,12 모듈 그리슨 베벨 기어 |
||

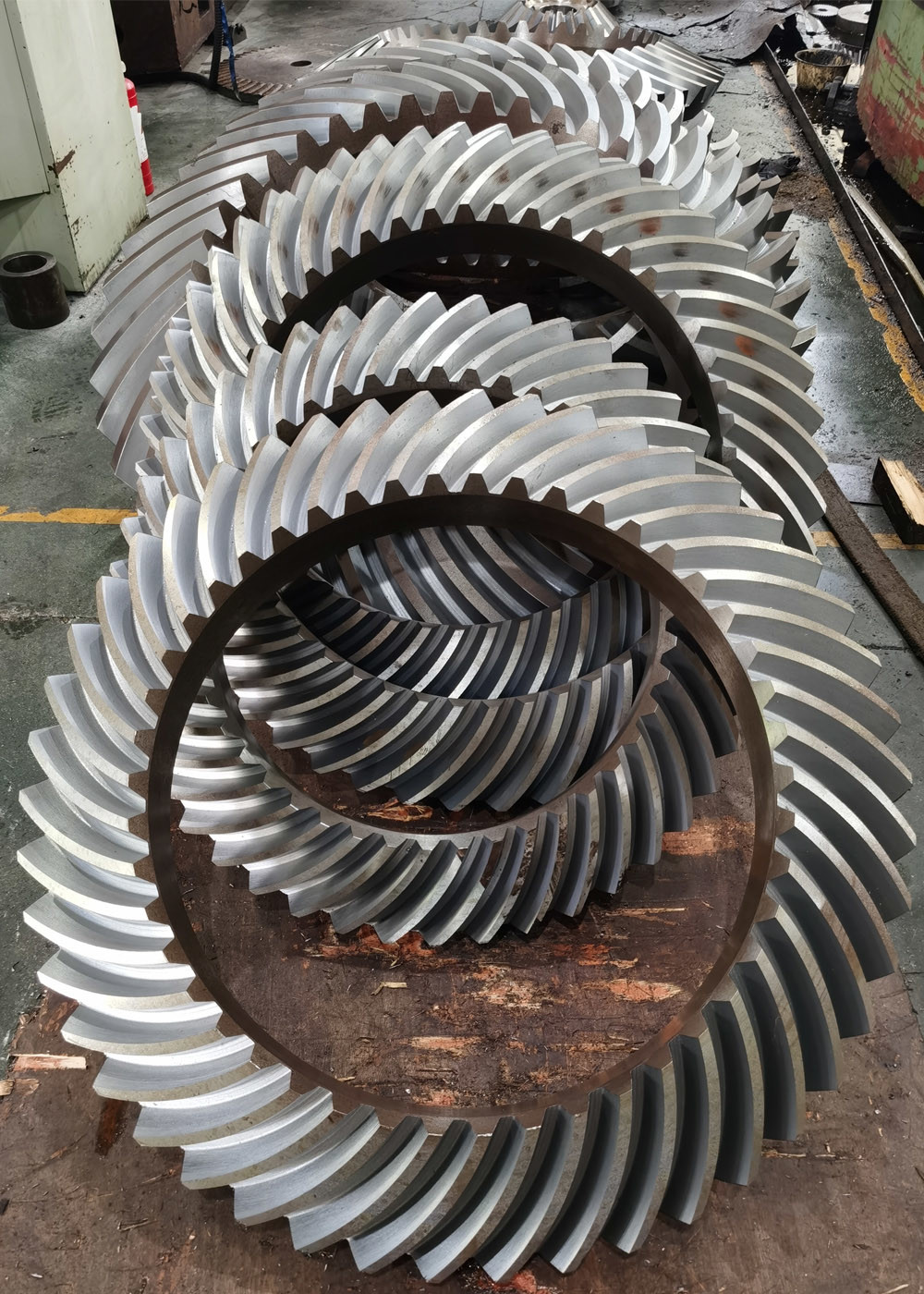

1) 스파이럴 베벨 기어의 특징
스파이럴 베벨 기어는 고속 및 고 토크가 필요한 응용 분야에 적합하도록 설계되었습니다.
수리 또는 교체의 필요성을 최소화하여 오래 지속되는 성능을 제공함으로써 소비자 비용 절감에 도움이 될 수 있습니다.
스파이럴 베벨 기어는 오프셋이 필요 없고 과열 위험이 현저히 감소합니다.
곡선 치형과 치형 사이의 더 깊은 견인력은 더 큰 자산 가용성을 보장하여
유연한 성능을 향상시키고 장비 수명을 연장합니다.
| 제품 | 스파이럴 베벨 기어 세트 |
| 맞춤 제작 | √ |
| 재료 | SAE 4320/ 20CrNi2MoA |
| 기어 치형 제조 | 기어 밀링/연삭 |
| 기어 치형 연삭 | |
| 모듈 | 12 |
| 치수(Z) | 맞춤 |
| 압력각 (α) | 20° |
| 나선각 (β) | 35° |
| 치형 정밀도 등급 | AGMA 10-11 등급 |
| 열처리 | 침탄 |
| 표면 경도 | 58-62 HRC |
| 강철 코드 등급 비교 | |||||
| 중국/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
생산 설비
생산 공정
단조 가공 절단
열처리 연삭 검사
