| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | SB22082107 |
| 최소 주문 수량: | 2개 세트 |
| 가격: | $70/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 62 일 |
| 지불 조건: | 전신환, L/C (신용장) |
| 공급 능력: | 500은 / 달에서 설정합니다 |
| DP: | 1.8 | 층심 지름: | φ677.33 |
|---|---|---|---|
| 외부 지름: | φ688.85 | Pitch 각도: | 53 ° 7'48” |
| 얼굴 각도: | 54 ° 25'43 " | 전면 폭: | 127 밀리미터 |
| 강조하다: | DP1.8 48T 곡선 베벨 기어,DP1.8 48T 그리슨 베벨 기어,그리슨 타입 곡선 베벨 기어 |
||

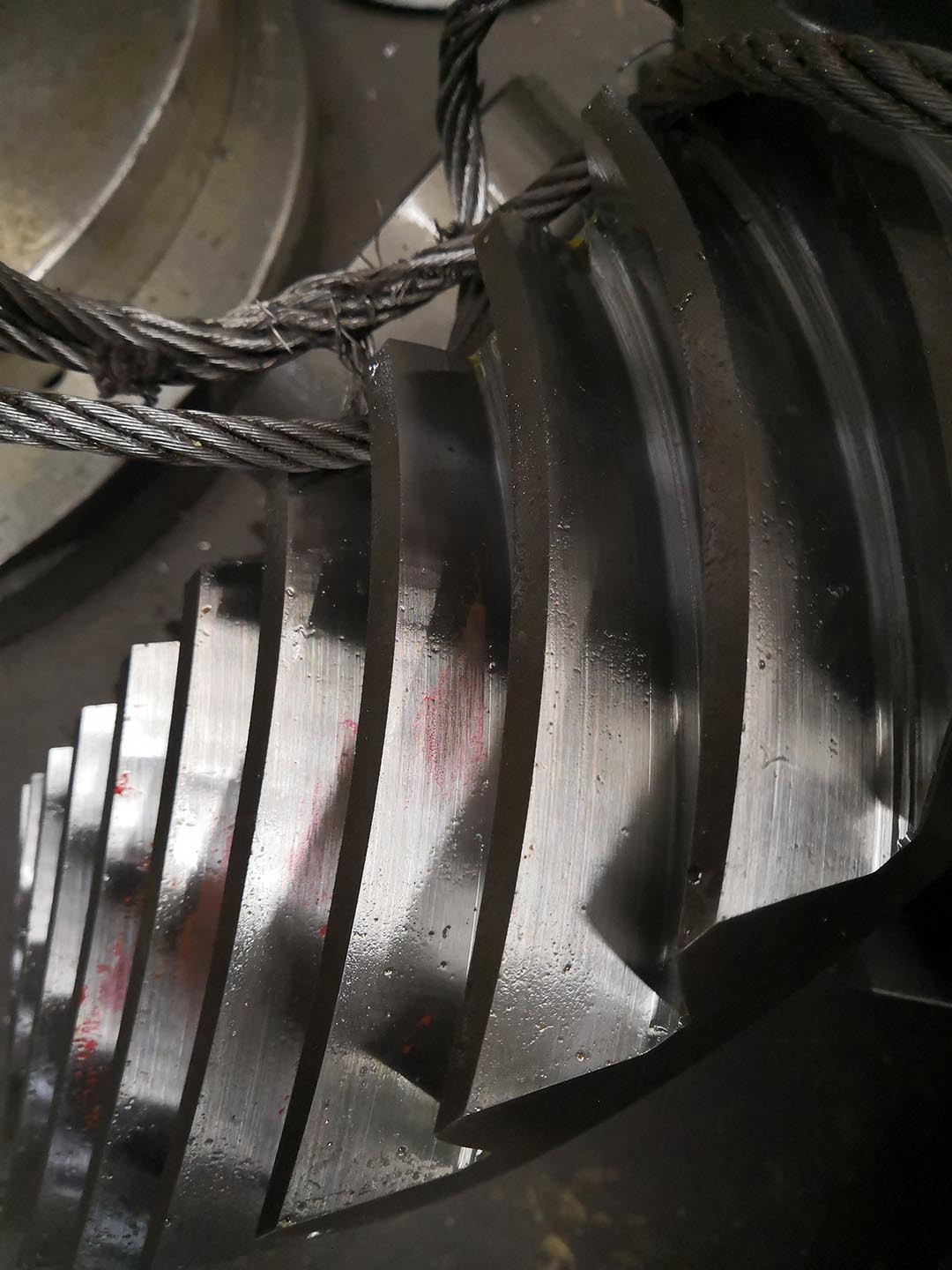

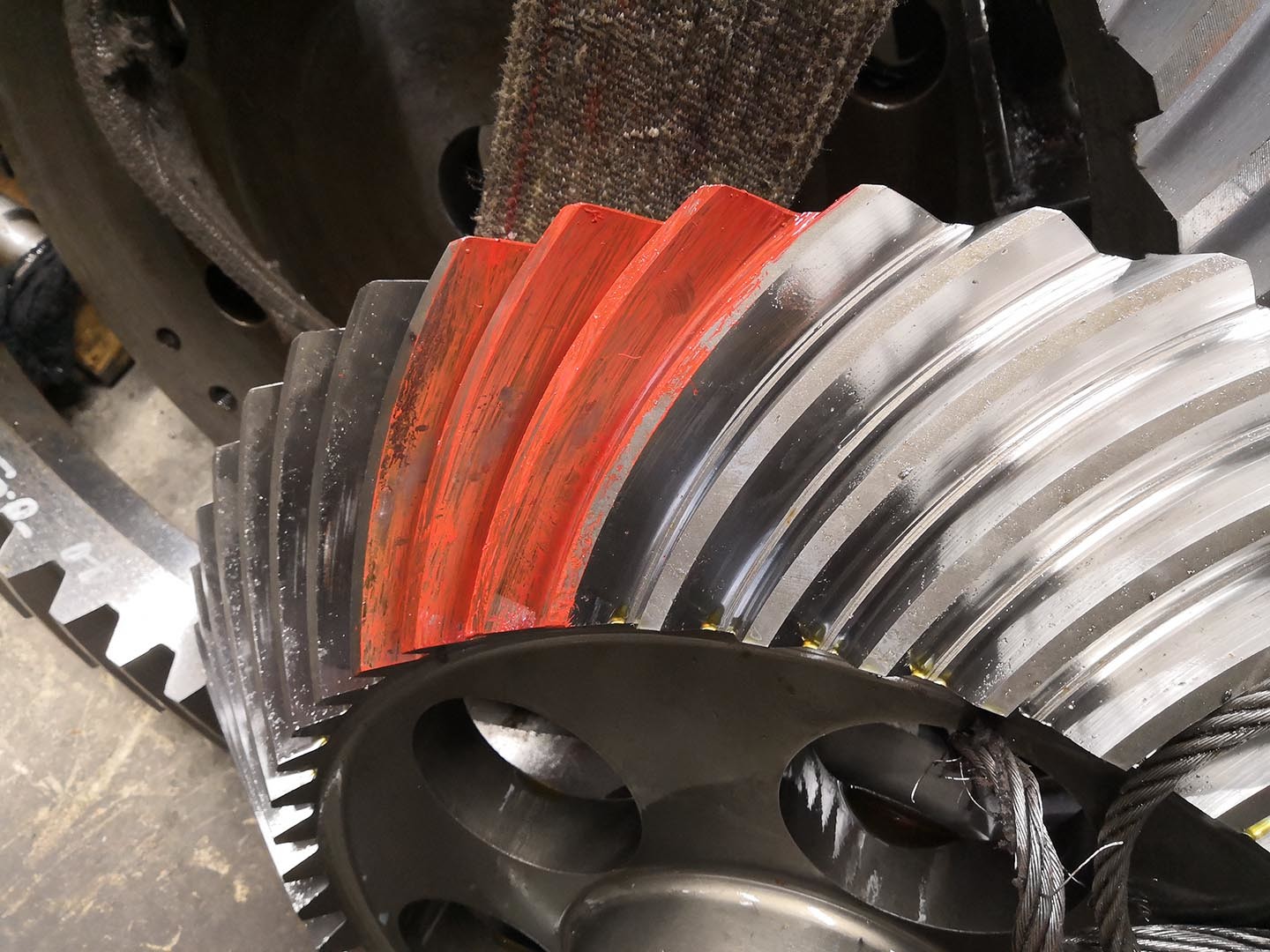

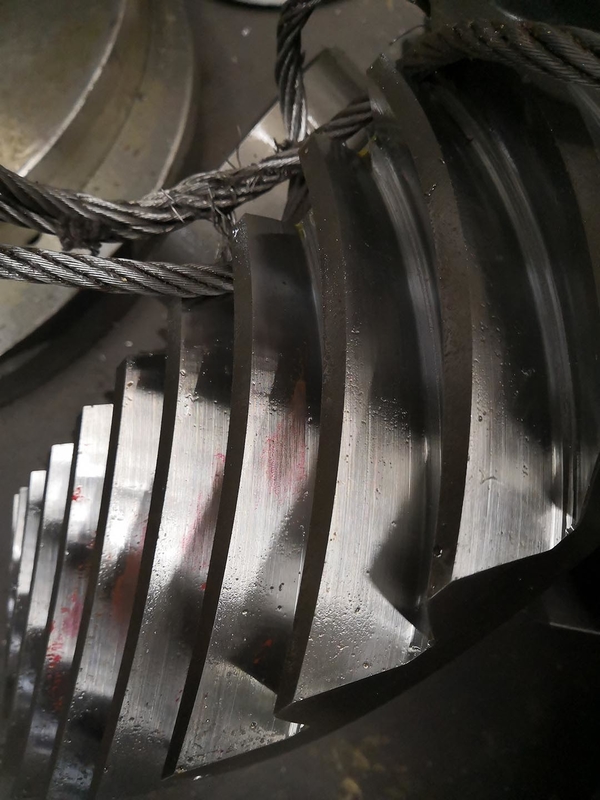

1) 스파이럴 베벨 기어의 특징
스파이럴 베벨 기어는 나선형 선을 따라 이빨이 형성됩니다. 원통형과 다소 유사합니다.
헬리컬 기어는 이빨이 각을 이루지만, 스파이럴 기어의 경우 이빨이 곡선형입니다.
스파이럴 베벨 기어는 스트레이트 베벨 기어보다 강도, 진동 및 소음 측면에서 장점이 있습니다.
스파이럴 베벨 기어의 단점은 축 방향 추력 하중을 발생시킨다는 것입니다. 따라서 적절한 베어링
위치와 견고한 지지가 조립에 필요합니다.
| 제품 | 스파이럴 베벨 기어 세트 |
| 맞춤 제작 | √ |
| 재료 | SAE 4320/ 20CrNi2MoA |
| 기어 이빨 제조 | 기어 밀링/기어 연삭 |
| 기어 이빨 연삭 | |
| DP | 1.8 |
| 이빨 수 (Z) | 48 |
| 압력각 (α) | 20° |
| 헬릭스각 (β) | 35° |
| 이빨 정확도 등급 | AGMA 10-11등급 |
| 열처리 | 침탄 |
| 표면 경도 | 58-62 HRC |
| 강철 코드 등급 비교 | |||||
| 중국/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
생산 설비
생산 공정
단조 가공 절단
열처리 연삭 검사
