| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | SB22082402 |
| 최소 주문 수량: | 2개 세트 |
| 가격: | $300/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 62 일 |
| 지불 조건: | 전신환, L/C (신용장) |
| 공급 능력: | 500은 / 달에서 설정합니다 |
| 기준 치수: | 14.117 | 기어 거칠기: | 라 0.8 |
|---|---|---|---|
| 열처리: | 침탄 | Pitch 각도: | 52 ° 7'48” |
| 루트 각도: | 53 ° 25'43 " | 전면 폭: | 220 |
| 강조하다: | 48T 원추형 기어,나선형 나선형 기어 14.117 모듈,ISO 6-7 나선형 나선형 기어 |
||

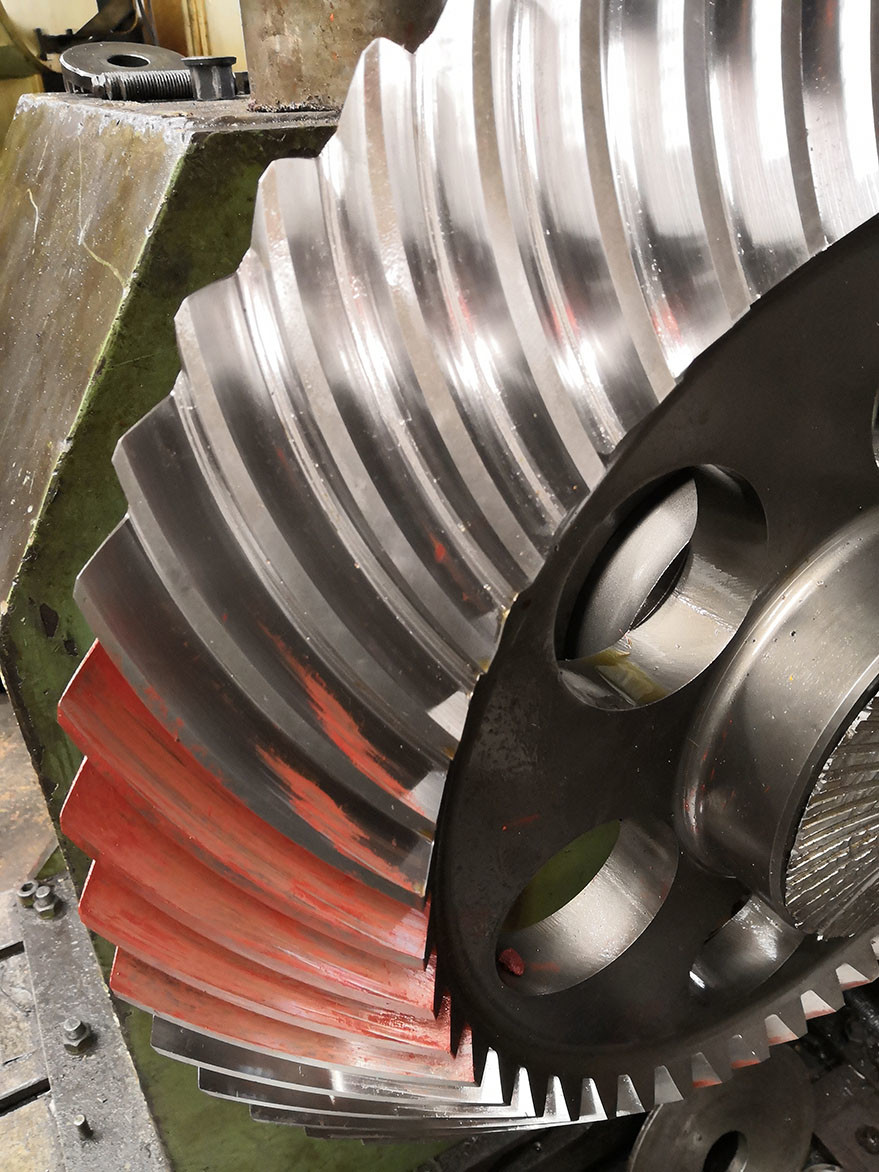

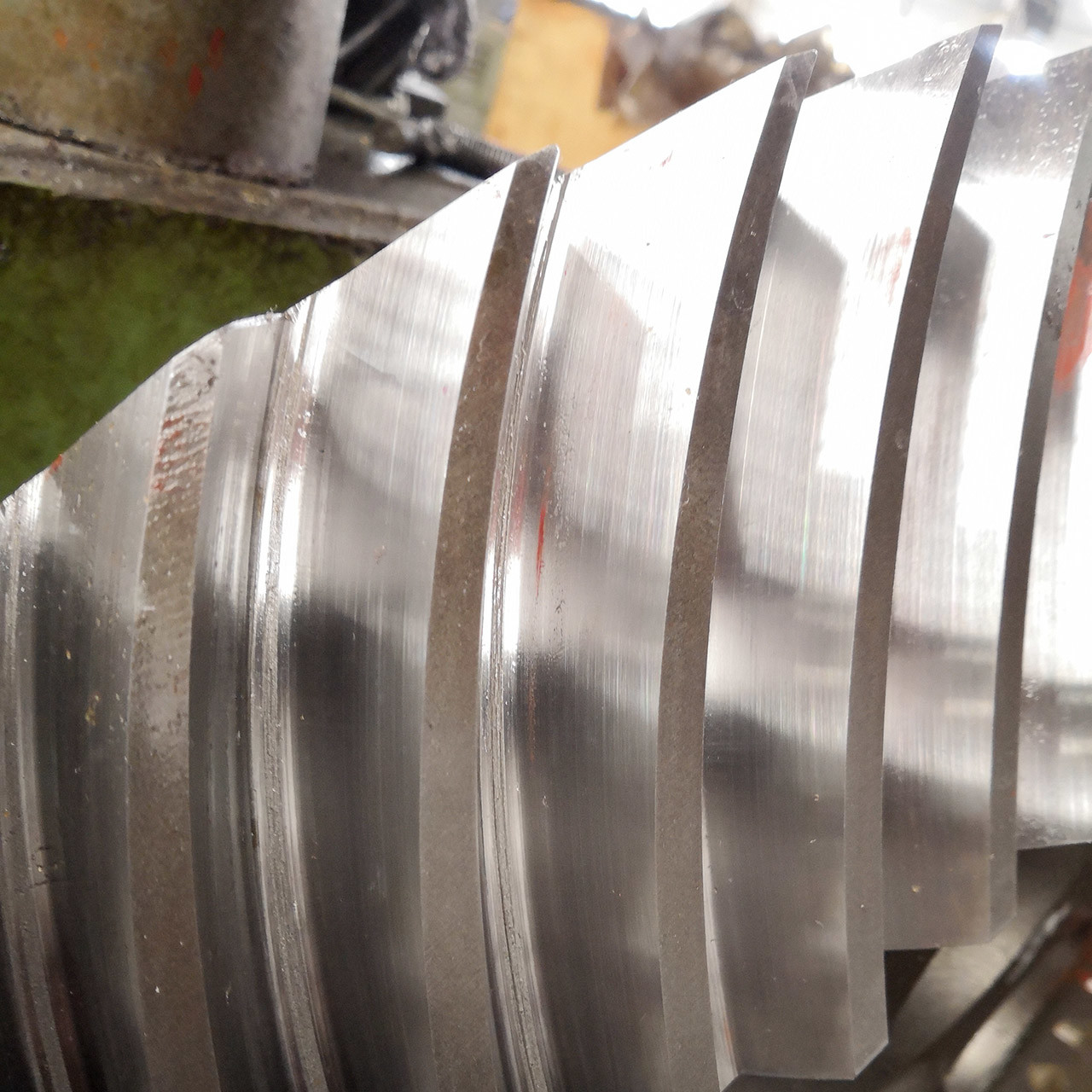

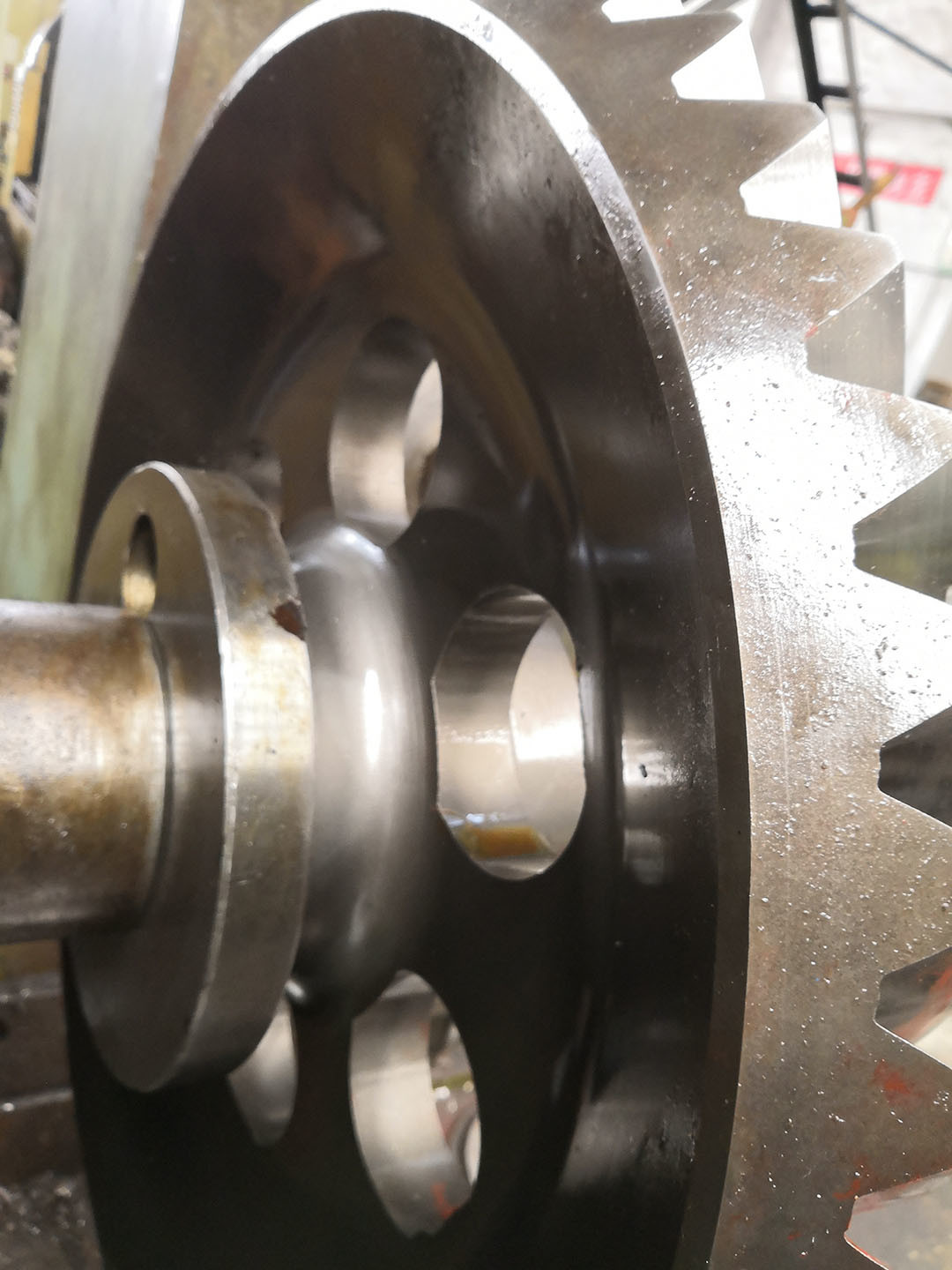

1) 스파이럴 베벨 기어 설명
스파이럴 베벨 기어는 헬리컬 이빨을 가진 원추형 기어입니다.
이 변속기의 가장 중요한 적용 분야는자동차의 차동 장치와 유사한 응용 분야에서
구동 각도가 90도로 변경되는 경우입니다.
스파이럴설계는 기존의 스트레이트 모델 또는 스트레이트 컷 기어보다 진동과 소음을 줄입니다.
2) 스파이럴 베벨 기어의 특징
스파이럴 베벨 기어는 피치 표면이 원추형인 헬리컬 형태로 절단된 이빨을 가지고 있습니다.
이로 인해 스파이럴 이빨이 점진적으로 맞물리면서 소음과 진동이 감소합니다.
기어 이빨의 한쪽 끝에서 시작하여 전체 이빨 측면으로 점차적으로 퍼집니다.
| 제품 | 스파이럴 베벨 기어 세트 |
| 맞춤 제작 | √ |
| 재료 | SAE 4320/ 20CrNi2MoA |
| 기어 이빨 제조 | 기어 밀링 & 기어 이빨 연삭 |
| 기어 이빨 연삭 | √ |
| 모듈 (M) | 14.117 |
| 이빨 수 (Z) | 37 |
| 압력각 (α) | 20° |
| 리드각 | 35° |
| 정밀도 등급 | ISO 6- 7 등급 |
| 열처리 | 침탄 |
| 표면 경도 | 58-62HRC |
| 강철 코드 등급 비교 | |||||
| 중국/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
생산 설비
생산 공정
단조 가공 절단
열처리 연삭 검사
