| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | SB22112203 |
| 최소 주문 수량: | 2세트 |
| 가격: | $700/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 62 일 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 500 세트/달 |
| 너비: | 120mm | 프로파일 유형: | 글리슨 |
|---|---|---|---|
| 경직성: | 라 0.8 | 외부 지름: | 365 |
| 제조업: | 전력 스키빙 | 브랜드: | OEM |
| 강조하다: | 오른손 피니언 스파이럴 베벨 기어,외부 스플라인이 있는 스파이럴 베벨 기어,드라이브 샤프트 스파이럴 베벨 기어 |
||
1) 회전용 빗구조 기어 방향
a) 오른손
오른손 나선 굽기 기어 는 치아 의 바깥 반이 시계 방향으로 기울인 기어 이다.
b) 왼손
왼손 나선 굽은 기어 는 치아 의 바깥 반이 시계 반대 방향으로 기울인 기어 이다.
2) 권력의 소용돌이란 무엇인가요?
파워 스키빙은 연속적인 절단 과정으로 가공을 단일 설정으로 수행 할 수 있습니다.
다중 작업 기계 또는 기계 센터에서 하나의 구성 장치에서 전체 구성 요소를 가공 할 수있는 가능성
생산시간을 줄이고 품질을 향상시킵니다.

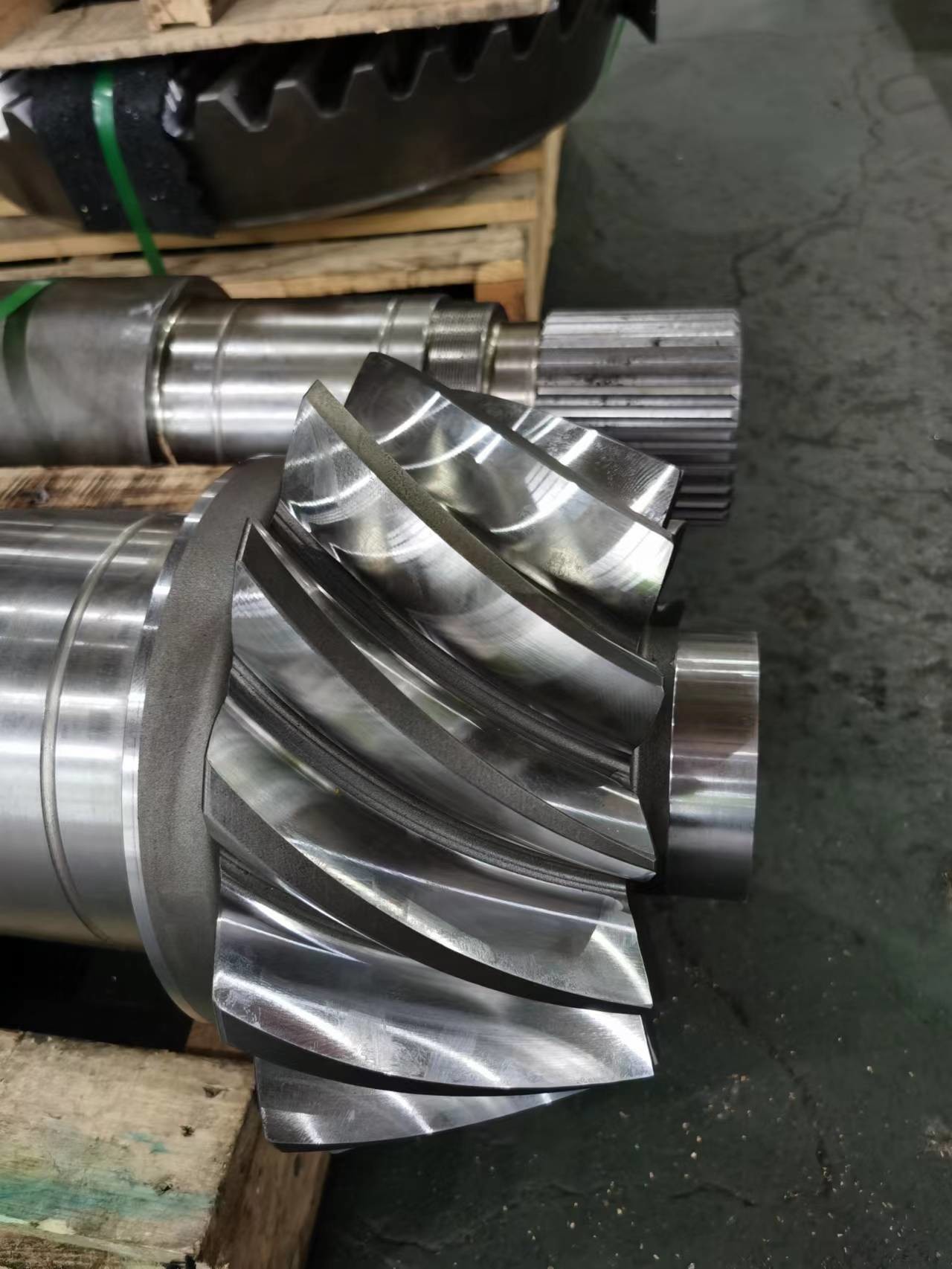

| 제품 | 외부 스플린이 있는 나선형 베블 기어 |
| 주문제조 | √ |
| 소재 | 17CrNiMo6/18CrNiMo7 |
| 기어 치아 제조 | 기어 프릴링 & 기어 치아 깎기 |
| 기어 치아 깎기 | √ |
| DP | 2.54 |
| 치아 수 (Z) | 14T |
| 압력 각 (α) | 20° |
| 헬릭스 각 (β) | 35° |
| 치아 정확도 | ISO 6급/ AGMA 11급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62HRCV |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
