| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | SB22112701 |
| 최소 주문 수량: | 2세트 |
| 가격: | $270/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 62 일 |
| 지불 조건: | 전신환, 신용장 |
| 공급 능력: | 500 세트/달 |
| 압력각: | 20' | 축사이 각: | 90' |
|---|---|---|---|
| 나사각: | 35' | 소재: | 17CrNiMo6 |
| 전면 폭: | 70 | 수여 유형: | 글리슨 |
| 강조하다: | 전송 기어 베벨 기어 세트,스틸 스파이럴 기어 치아 연삭,17CrNiMo6 스파이럴 베벨 기어 |
||

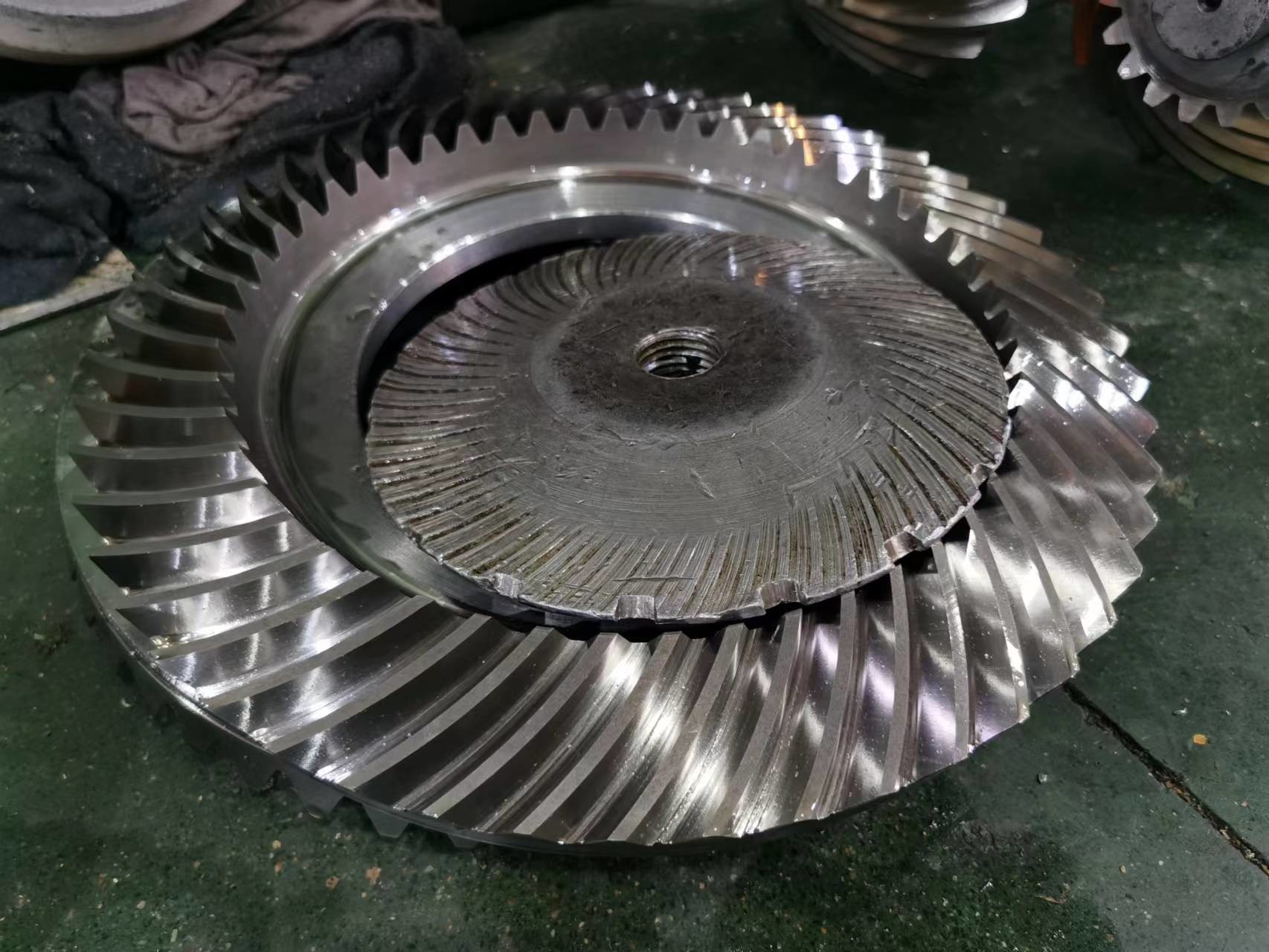

1) 회전 굽은 톱니바퀴의 생산 설명
Módulo Gleason: 0.8 ~ 30
글리슨과 클링겔버그, 글리슨을 더 좋아해요
기어장 최대 지름: 2000mm
피니온 축의 최대 지름: 200mm
글리슨 방법 에 따라 자기 작성 및 요약 계산
항상 장착 거리를 제공하는 것이 좋습니다.
글리슨 테스트 기계에서 접촉 거리의 검증
열처리 후 고쳐진 기어
| 제품 | 스파이럴 베블 기어 세트 |
| 주문제조 | √ |
| 소재 | 17crNiMo6 |
| 기어 치아 제조 | 기어 밀링 |
| 기어 치아 깎기 | |
| DP | 5 |
| 치아 수 (Z) | 62T |
| 압력 각 (α) | 20° |
| 헬릭스 각 (β) | 35° |
| 치아 정확도 | ISO 7급/ AGMA 11급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62HRCV |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
