| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | SB22122701 |
| 최소 주문 수량: | 2세트 |
| 가격: | $700/Set |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 62 일 |
| 지불 조건: | 전신환, L/C (신용장) |
| 공급 능력: | 500개 세트 / 달 |
| 월: | 6.5 | 앙굴로 드 프레시온: | 20' |
|---|---|---|---|
| 센티도 드 헬리스: | 이즈쿠이얼도 | 디아메트로 외부: | 62.03 |
| 켈리다드: | 비음 10-12 | 알투라: | 11.26 |
| 반발: | 0.18~0.22 | 디아메트로 드 파소: | 45.50 |
| 강조하다: | 열처리 곡선 베벨 기어,62 HRC 곡선 베벨 기어,비음 11 등급 곡선 베벨 기어 |
||

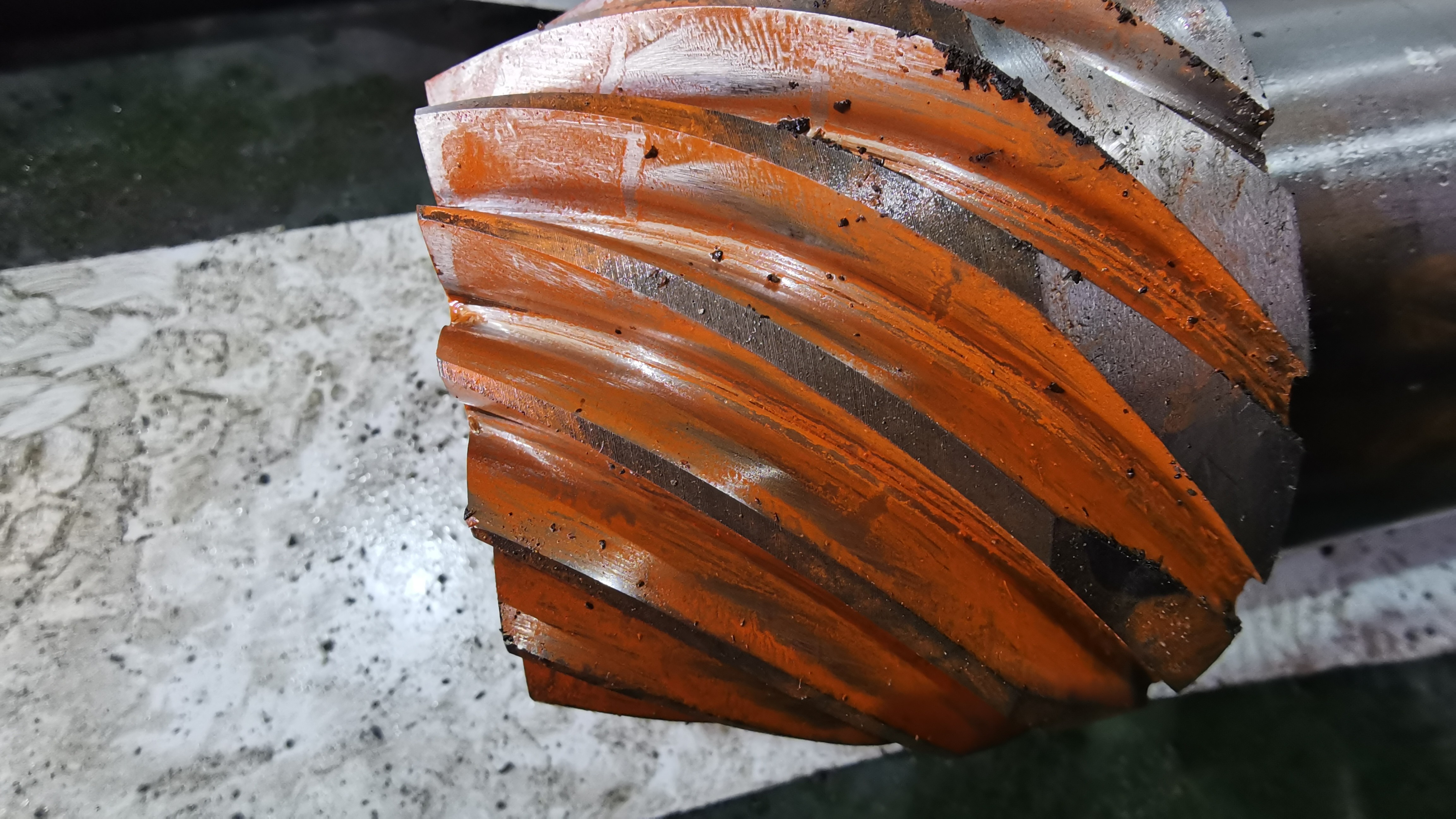

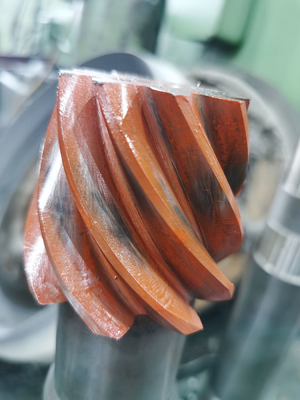

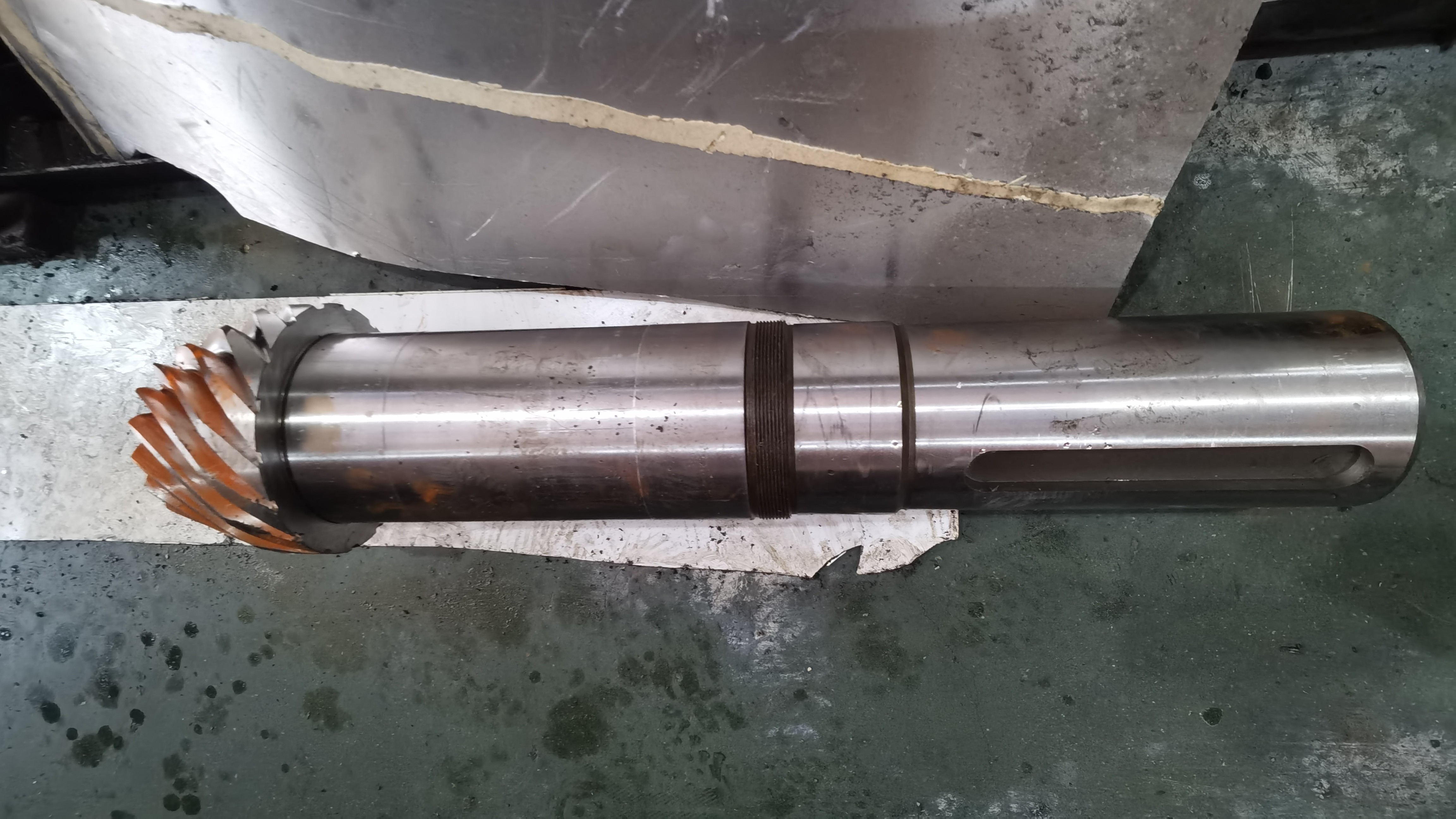

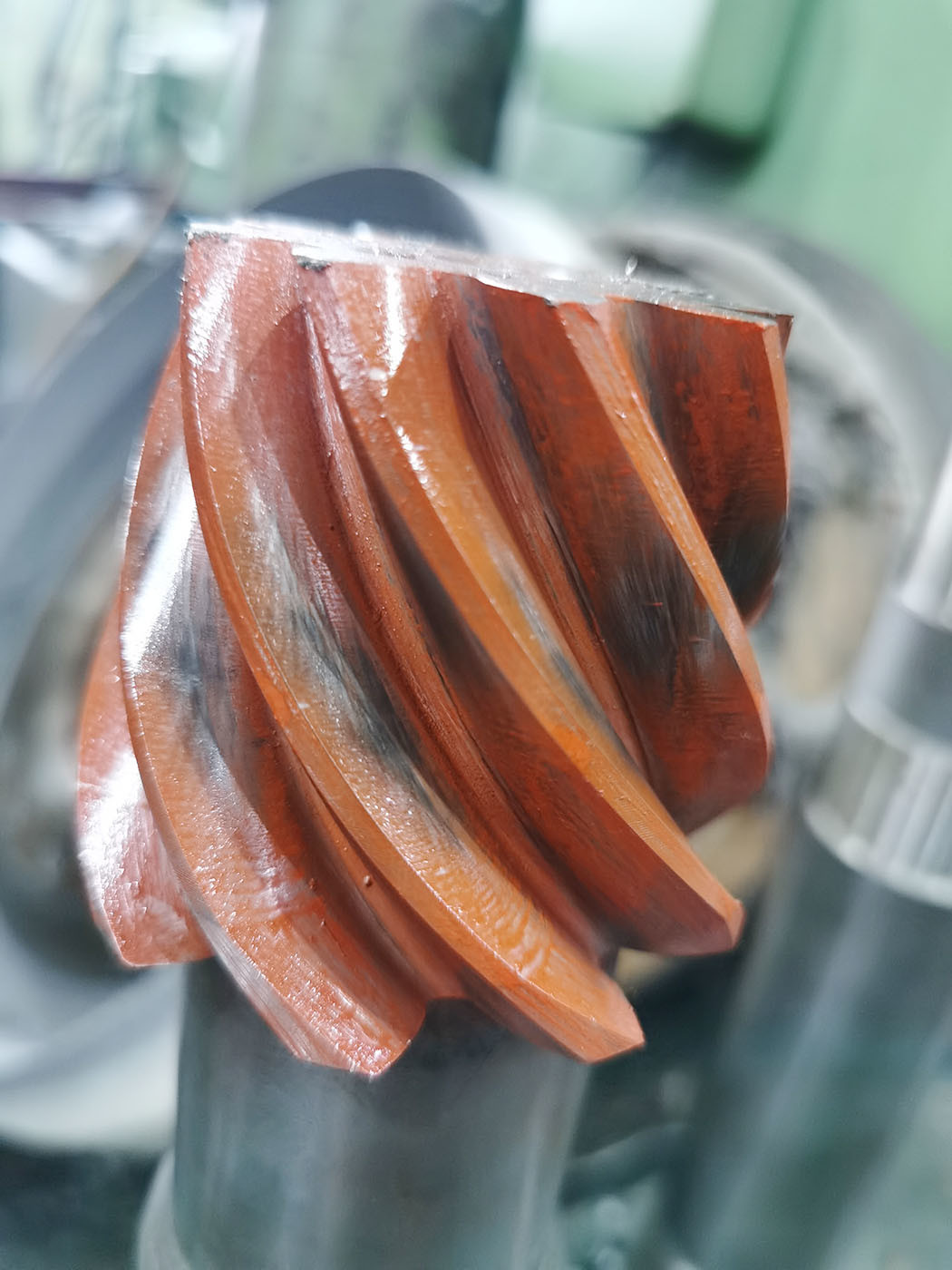

피니언 샤프트 베벨 기어 Z 7
재질: SAE 4320/20CrNi2MoA
바닥 각도 8°28'6.6"
피치 각도 9°41'19.68"
면 각도 13°42'46.08"
열처리: 침탄
경도: 58-62 HRC
| 제품 | 스파이럴 베벨 기어 세트 |
| 맞춤 제작 | √ |
| 재료 | 20CrNiMoA/AISI/SAE 8620 |
| 기어 치수 제조 | 기어 연삭 |
| 직경 피치 | 6.5 |
| 모듈 | |
| 치수 (Z) | 7 |
| 압력각 (α) | 20° |
| 나선각 (β) | 35° |
| 치수 정확도 등급 | AGMA 10-11 등급 |
| 열처리 | 침탄 |
| 표면 경도 | 58-62HRC |
| 강철 코드 등급 비교 | |||||
| 중국/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20ХН2МА | 4320 | SNCM420 | |
생산 설비
생산 공정
단조 가공 절단
열처리 연삭 검사
