| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | SB23032601 |
| 최소 주문 수량: | 2개 세트 |
| 가격: | $800/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 62 일 |
| 지불 조건: | 전신환, L/C (신용장) |
| 공급 능력: | 500개 세트 / 달 |
| 방향: | 오른손 | 축사이 각: | 90' |
|---|---|---|---|
| 나사각: | 35' | 단단함: | 220-260 브리넬경도 |
| 기어 톱니: | 53 | 소재: | 20CrNi2MoA |
| 강조하다: | SAE 4320 강철 곡선 베벨 기어,강철 나선형 베벨 기어 밀링,20 모듈 곡선 베벨 기어 |
||
나선각: 35°
압력각: 20°
제조 방법 Gelason
덧니 계수 0.85
클리어런스 계수 0.188
피치 지름 1.27
원형 피치 62.832
1) 스파이럴 베벨 기어의 특징
스파이럴 베벨 기어 세트는 쌍으로 교체해야 합니다.
왼쪽 및 오른쪽 기어 모두 함께 교체해야 합니다.
2) 스파이럴 베벨 기어 제조

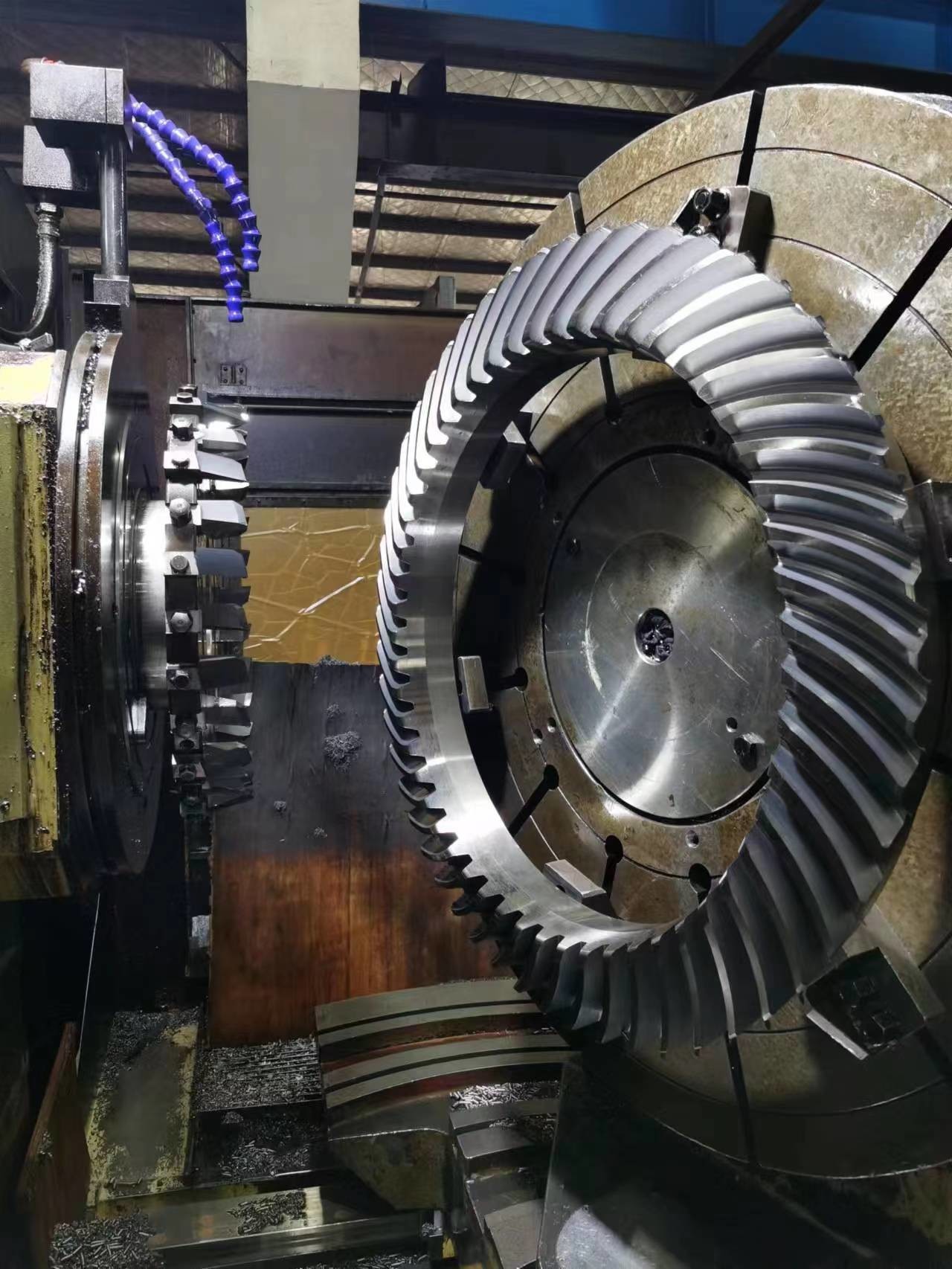

스파이럴 베벨 기어는 기어 밀링 및 기어 연삭으로 제조됩니다.

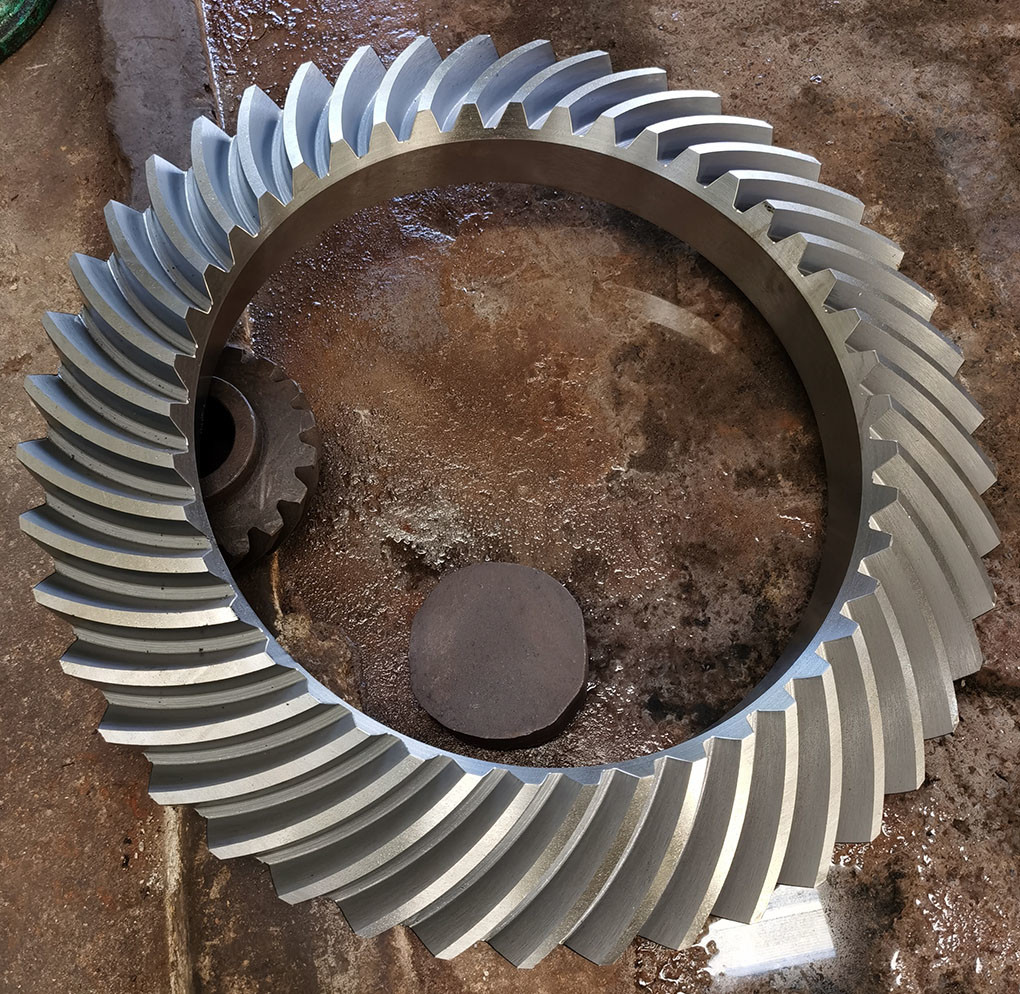

| 제품 | 스파이럴 베벨 기어 |
| 맞춤 제작 | √ |
| 재료 | SAE 4320/ 20CrNi2MoA |
| 기어 이빨 제조 | 기어 밀링 & 기어 이빨 연삭 |
| 기어 이빨 연삭 | √ |
| 모듈 | 20 |
| 이빨 수 (Z) | 53 |
| 압력각 (α) | 20° |
| 나선각 (β) | 35° |
| 이빨 정밀도 등급 | ISO 6 등급/ AGMA 11등급 |
| 열처리 | 침탄 |
| 표면 경도 | 58-62HRC |
| 강철 코드 등급 비교 | |||||
| 중국/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
생산 설비
생산 공정
단조 가공 절단
열처리 연삭 검사
