| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 인증: | QC |
| 모델 번호: | SP23102502 |
| 최소 주문 수량: | 5 PC |
| 가격: | $300/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 60 일 |
| 지불 조건: | L/C, T/T |
| 공급 능력: | 500개 세트 / 달 |
| 외부 지름: | 180 밀리미터 | 축사이 각: | 90' |
|---|---|---|---|
| 단단함: | 58-62 로크웰C경도 | 제조 방법: | 기어 연삭 |
| DP: | 5 | 내부 구멍: | 65 밀리미터 |
| 강조하다: | 카루브라이제이션 열처리 회전 빗자루 기어,피니언 스파이럴 베블 기어,180mm 나선 굽기 기어 세트 |
||

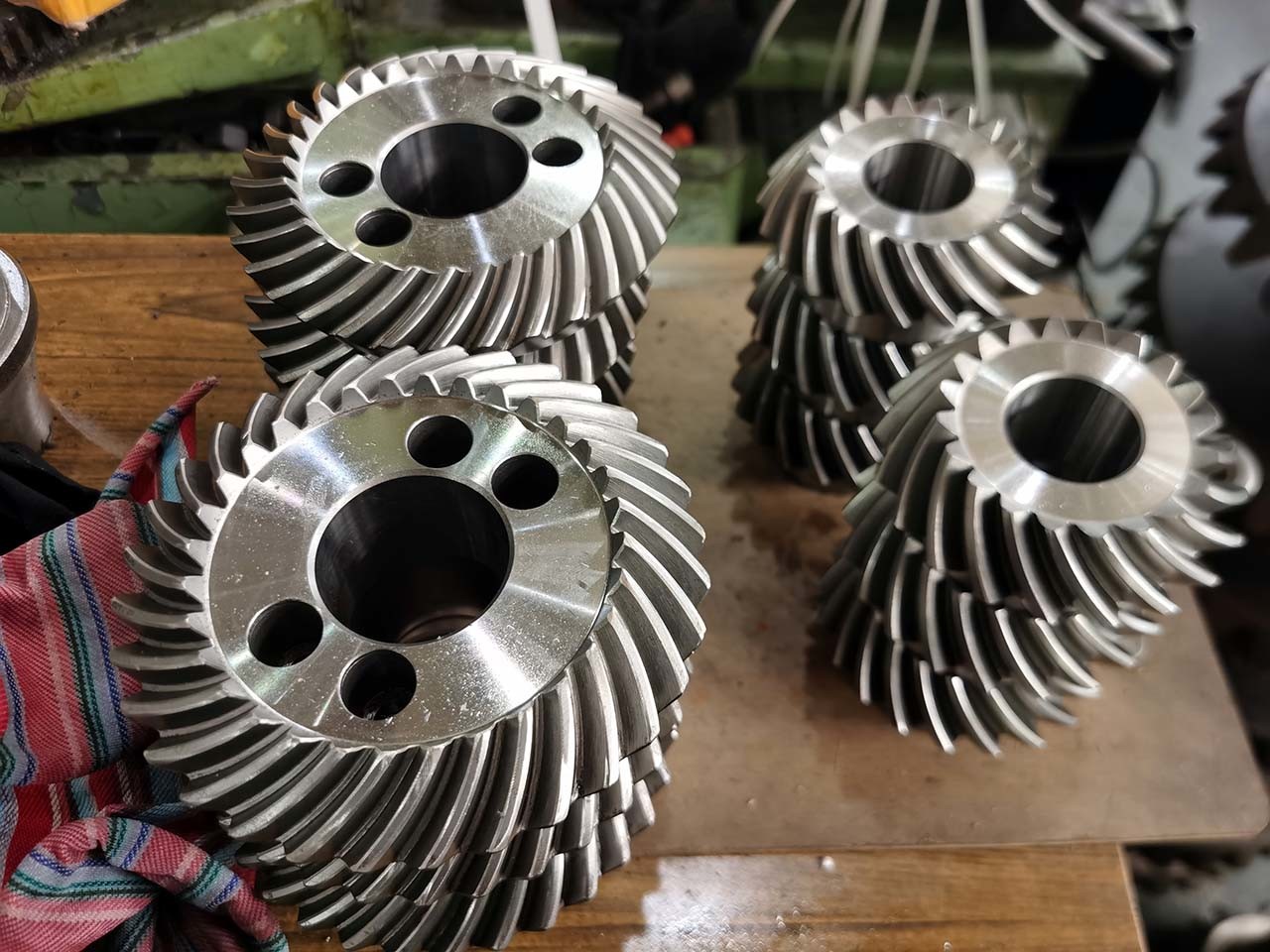

피니언 스파이럴 베벨 기어 카뷰라이징 열처리 후
이 기어의 스파이럴 톱니 프로파일은 톱니 면 전체에 하중을 더 균등하게 분산시켜
기어의 하중 지지 능력을 향상시키고 톱니 응력을 줄이는 데 도움이 됩니다.
이러한 설계 특징으로 인해 스파이럴 베벨 기어는 스트레이트 베벨 기어에 비해 더 높은 토크를 전달하고 더 높은 속도를 수용할 수 있습니다.
스파이럴 베벨 기어의 제조 공정에는 기어 절단, 성형 및 연삭과 같은 특수 가공 기술이 포함됩니다.
기어 톱니는 원하는 스파이럴 모양과 톱니 형상을 만들기 위해 특정 도구와 기계를 사용하여 절단됩니다.
정밀도는 기어의 적절한 맞물림, 정렬 및 최적의 성능을 보장하기 위해 제조 공정에서 매우 중요합니다.
| 제품 | 스파이럴 베벨 기어 세트 |
| 맞춤 제작 | √ |
| 재료 | 17CrNiMo6/18CrNiMo7 |
| 기어 톱니 제조 | 기어 밀링 및 기어 톱니 연삭 |
| 기어 톱니 연삭 | √ |
| DP | 5 |
| 톱니 수 (Z) | 32 |
| 압력각 (α) | 20° |
| 헬릭스각 (β) | 35° |
| 톱니 정확도 등급 | AGMA 10-11등급 |
| 열처리 | 침탄 |
| 표면 경도 | 58-62HRCV |
| 강철 코드 등급 비교 | |||||
| 중국/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
생산 설비
생산 공정
단조 가공 절단
열처리 연삭 검사
