| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 최소 주문 수량: | 2 세트 |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 60 일 |
| 지불 조건: | L/C, T/T |
| 공급 능력: | 500개 세트 / 달 |
| 소재: | 강철 | 수여 유형: | 글리슨 |
|---|---|---|---|
| 제조업: | 기어 그리닝 | 나사각: | 15° |
| 기어 프로파일: | 글리슨 타입 | 정확성: | AGMA 10-11 등급 |
| 강조하다: | 16.477 모듈 회전용 벡버 기어,맞춤형 나선 베벨 기어 |
||

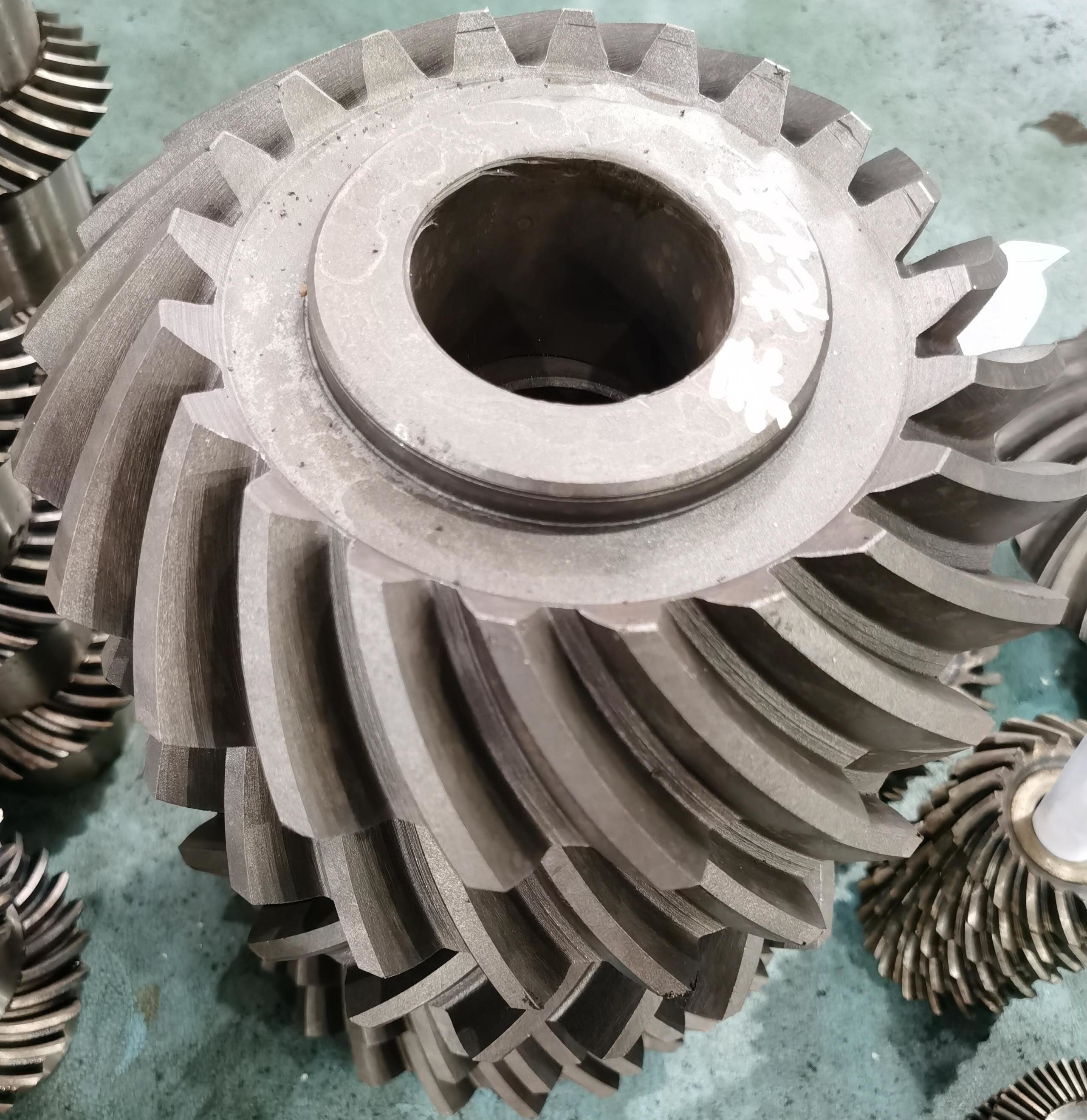

1) 스파이럴 베벨 기어 설명
로그 나선형 톱니 프로파일을 가진 이 유형의 베벨 기어는 비평행 축 변속에서 타의 추종을 불허하는 성능상의 이점을 보여주며, 정확성과 신뢰성이 모두 필요한 까다로운 조건에 특히 적합합니다.
2) 스파이럴 베벨 기어의 장점
a) 맞물림 연속성: 톱니 수 ≥ 2.5의 동시 접촉
b) 하중 지지 능력: 정적 토크 계수는 스퍼 기어 사양의 1.8배에 달합니다.
c) 열 관리: 작동 온도 상승은 업계 표준보다 22℃ 낮습니다.
3) 스파이럴 베벨 기어의 적용 분야
a) 지상 운송: 고속철도 대차 변속기 박스
b) 산업 제조: 냉간 압연기의 주 구동 장치
c) 국방 및 군사 산업: 장갑차의 양면 변속기 박스
| 제품 | 스파이럴 베벨 기어 |
| 맞춤 제작 | √ |
| 기어 프로파일 유형 | Gleason |
| 기어 톱니 제조 | 기어 밀링 |
| 기어 톱니 연삭 | √ |
| 모듈(M) | 16.477 |
| 톱니 수(Z) | 21 |
| 압력각(α) | 20° |
| 리드각 | 15° |
| 웜 샤프트 정밀 등급 | ISO 6 등급 |
| 열처리 | 침탄 |
| 표면 경도 | 58-62HRC |
| 강철 코드 등급 비교 | |||||
| 중국/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
생산 설비
생산 공정
단조 가공 절단
열처리 연삭 검사
