| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 최소 주문 수량: | 2 세트 |
| 가격: | 300＄ |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 60 일 |
| 지불 조건: | L/C, T/T |
| 공급 능력: | 500개 세트 / 달 |
| 나사각: | 35' | 정확성: | AGMA 9 |
|---|---|---|---|
| 언론 각: | 20' | 제조 방법: | 기어 연삭 |
| 품질 등급: | ISO 6-7 | 수여 유형: | 글리슨 |
| 강조하다: | 더 효율적 인 나선 구부러진 기어,유연한 디자인 나선 베블 기어,고 정밀 스파이럴 베블 기어 |
||

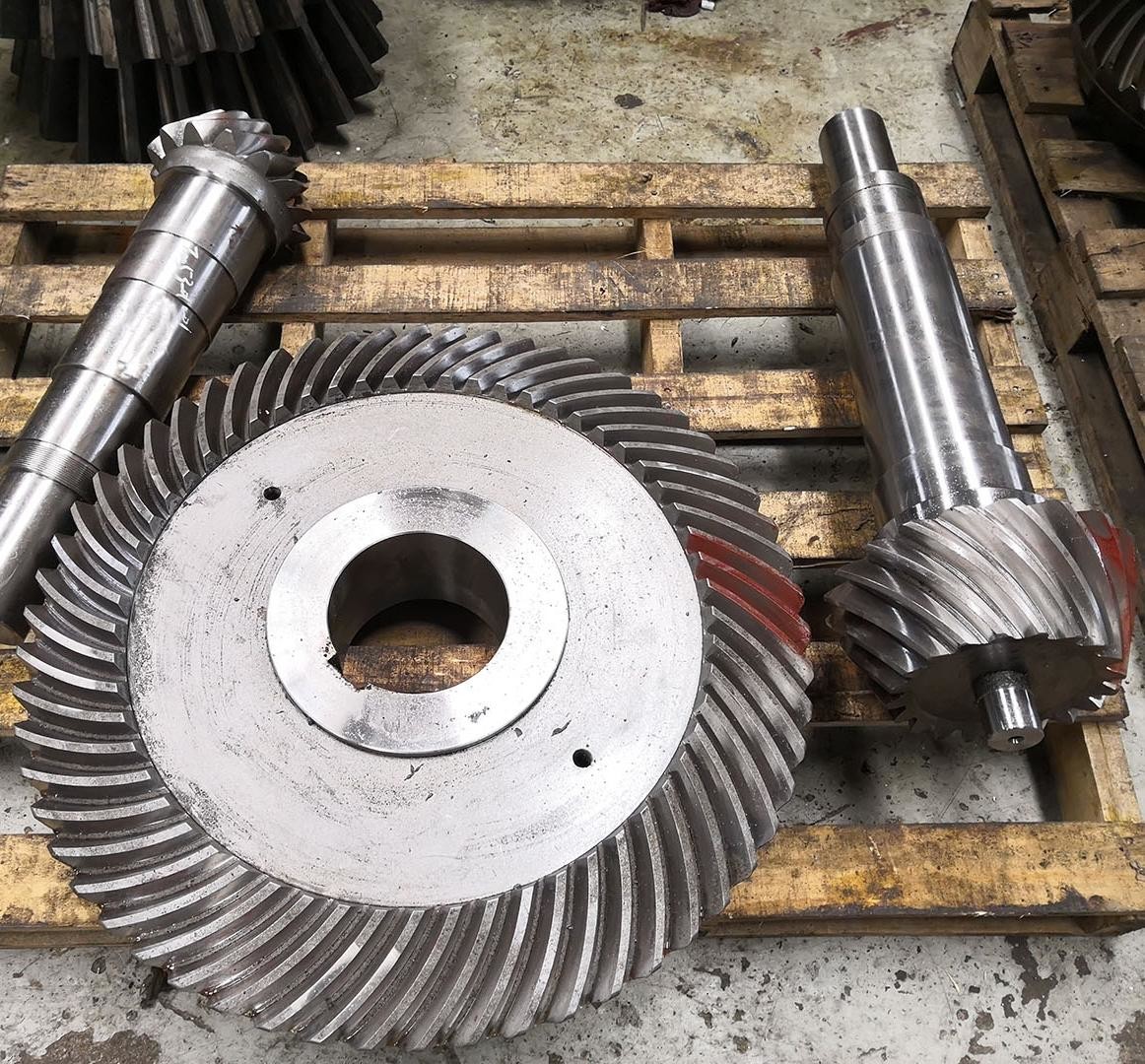

1) 스파이럴 베벨 기어 특징
a) 치형은 복잡하며 Gleason 또는 Olicon 공작 기계와 같은 특수 공작 기계로 정밀 가공이 필요합니다.
b) 나선각은 다양한 요구 사항을 충족하기 위해 (35° 또는 0° 제로도 스파이럴 베벨 기어와 같이) 조정할 수 있습니다.
2) 스파이럴 베벨 기어 장점
a) 고정밀 전송: AGMA, ISO와 같은 엄격한 산업 표준을 충족할 수 있습니다.
b) 유연한 설계: 소음, 부하 용량 및 효율성의 균형을 맞추기 위해 작동 조건에 따라 나선각을 최적화할 수 있습니다.
| 제품 | 스파이럴 베벨 기어 |
| 맞춤 제작 | √ |
| 기어 프로파일 유형 | Gleason |
| 제조 | 기어 밀링 및 기어 치형 연삭 |
| 치형 연삭 | √ |
| 모듈(M) | 16 |
| 치수(Z) | 32 |
| 압력각(α) | 20° |
| 리드각 | 15° |
| 정밀 등급 | ISO 6 등급 |
| 열처리 | 침탄 |
| 표면 경도 | 58-62HRC |
| 강철 코드 등급 비교 | |||||
| CHINA/GB | ISO | Гост | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
생산 설비
생산 공정
단조 가공 절단
열처리 연삭 검사
