| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 최소 주문 수량: | 200개 세트 |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 60 일 |
| 지불 조건: | L/C, T/T |
| 공급 능력: | 500개 세트 / 달 |
| 기어 타입: | 글리슨 | 기어 치아 품질: | ISO 6-7 등급 |
|---|---|---|---|
| 모드: | 16 | 기어 톱니: | 14 |
| 열처리: | 침탄 | 제조 방법: | 기어 밀링 |

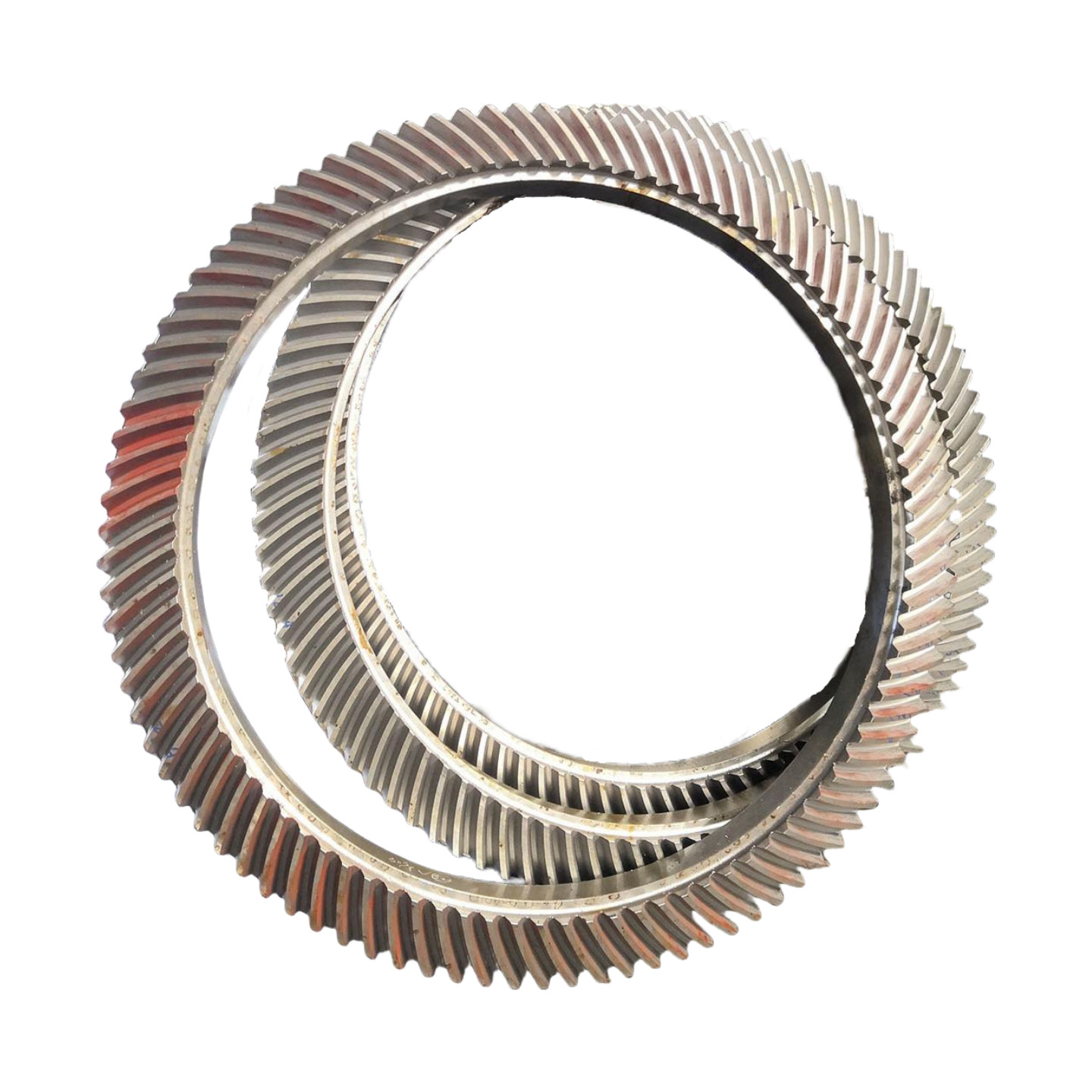

1) 회전용 베블 기어에 대한 설명
나선형 굽은 기어 는 나선형 치아 프로파일 의 상호 매시 를 통해 전력 전달 을 달성 한다.
한 샤프트의 회전 운동을 다른 교차 샤프트의 회전 움직임으로 변환합니다.
2) 나선 베블 기어의 특징
a)참여 방법: 점진적 인 참여를 채택합니다. 치아 표면 접촉은 점차적으로
이빨의 한쪽 끝에서 다른 쪽으로의 전환.
b) 운동 특성: 융합 과정에서 많은 수의 치아 쌍이 참여하고 중복 정도가 높습니다.
3) 나선 구부러진 기어 의 장점
a) 점진적 매시링은 충격과 진동을 줄이고 작동 소음을 현저히 줄입니다.
b) 높은 중복 정도는 기어의 운반 능력을 향상시켜 전송을 가능하게합니다.더 큰 토크
그리고 효과적으로 전송 효율을 향상시킵니다.
| 제품 | 스파이럴 베블 기어 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 글리슨 |
| 제조업 | 기어 프릴링 & 기어 치아 깎기 |
| 치아 긁는 것 | √ |
| 모듈 (M) | 16 |
| 치아 수 (Z) | 32 |
| 압력 각 (α) | 20° |
| 납 각 | 15° |
| 정확도 수준 | ISO 6등급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
