| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | HB22082301 |
| 최소 주문 수량: | 1 PC |
| 가격: | $500/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 72 일 |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 300 PC / 달 |
| 프로파일 유형: | 조립된 부품 | 소재: | 40CrNiMoA |
|---|---|---|---|
| 단단함: | 260-300HB | 전면 폭: | 90 |
| 모듈: | 12 | 제조 처리: | 기어 호버 |
| 강조하다: | AISI 4340은 더블 핼리컬 기어를 모았습니다,청어뼈 기어장치 전송 예비품,강철은 더블 핼리컬 기어를 모았습니다 |
||

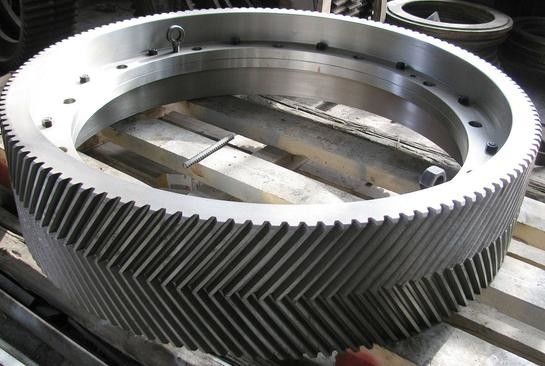

1) 링골 어구의 특징
헤링골의 치아들은 부드럽고 정밀하게 만들어진 V 모양의 치아를 통해 짝짓기를 합니다.
변속기는 회전 중에 여러 개의 치아가 작동하여 작업 부하를 분배하고 조용한 작동을 제공합니다.
그러나 치아 구조로 인해 헤링골거리는 나선거리의 전형적인 축 추진력을 무효화합니다.
2) 헤링골 어구의 설명
링골 기구 (ringbone gear) 는 이중 나선 기구의 특정 유형이며,
(대면하지 않습니다) 반대 손의 두 나선 기어 조합. 위에서 나선 구슬
이 기어의 모양은 V 글자처럼 보입니다. 나선 기어와 달리 추가 축적 부하를 발생시키지 않습니다.
| 제품 | 헤링본 기어 세트 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 실린더 기어 |
| 기어 치아 제조 | 기어 밀링 |
| 기어 치아 깎기 | √ |
| 모듈 (M) | 12 |
| 치아 수 (Z) | 관습 |
| 압력 각 (α) | 20° |
| 헬릭스 각 (β) | 관습 |
| 치아 정확도 | ISO 8-9 등급 |
| 열처리 | 소화 및 완화 |
| 표면 경화 | 230-260 HB |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
