| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | HB22082802 |
| 최소 주문 수량: | 1 PC |
| 가격: | $1000/ Pcs |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 75 일 |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 50 PCS / 달 |
| 종류: | 원통형 기어 | 전면 폭: | 150 |
|---|---|---|---|
| 단단함: | 280 HB | 나선 각도: | 25' |
| 압력각: | 20' | 브랜드: | OEM |
| 강조하다: | AISI 8620 강철 2중 헬리컬 기어,안출된 AISI 8620 강철 변속 기어,두배 나선형인 변속 기어 |
||
1) 링골 어구의 특징
a) 동일한 치아를 두 반으로 자르면 동일한 모듈, 치아 수 및 나선 각도를 유지하지만 나선의 반대쪽을 유지합니다.
(b) 추진력 양쪽 반으로 생산되는 기어 방향은 같고 반대이며, 따라서 그들은 서로를 취소합니다.
(c) 추진력의 부재로 인해 더 높은 나선 각도 (약 45°까지) 를 사용할 수 있습니다.
d) 추진력이 존재하지 않기 때문에 무거운 방사선 부하를 감당할 수 있는 베어링은 링그본 기어와 함께 사용할 수 있습니다.
e) 추진력이 존재하지 않기 때문에 무거운 방사선 부하를 감당할 수 있는 베어링은 링그본 기어와 함께 사용할 수 있습니다.

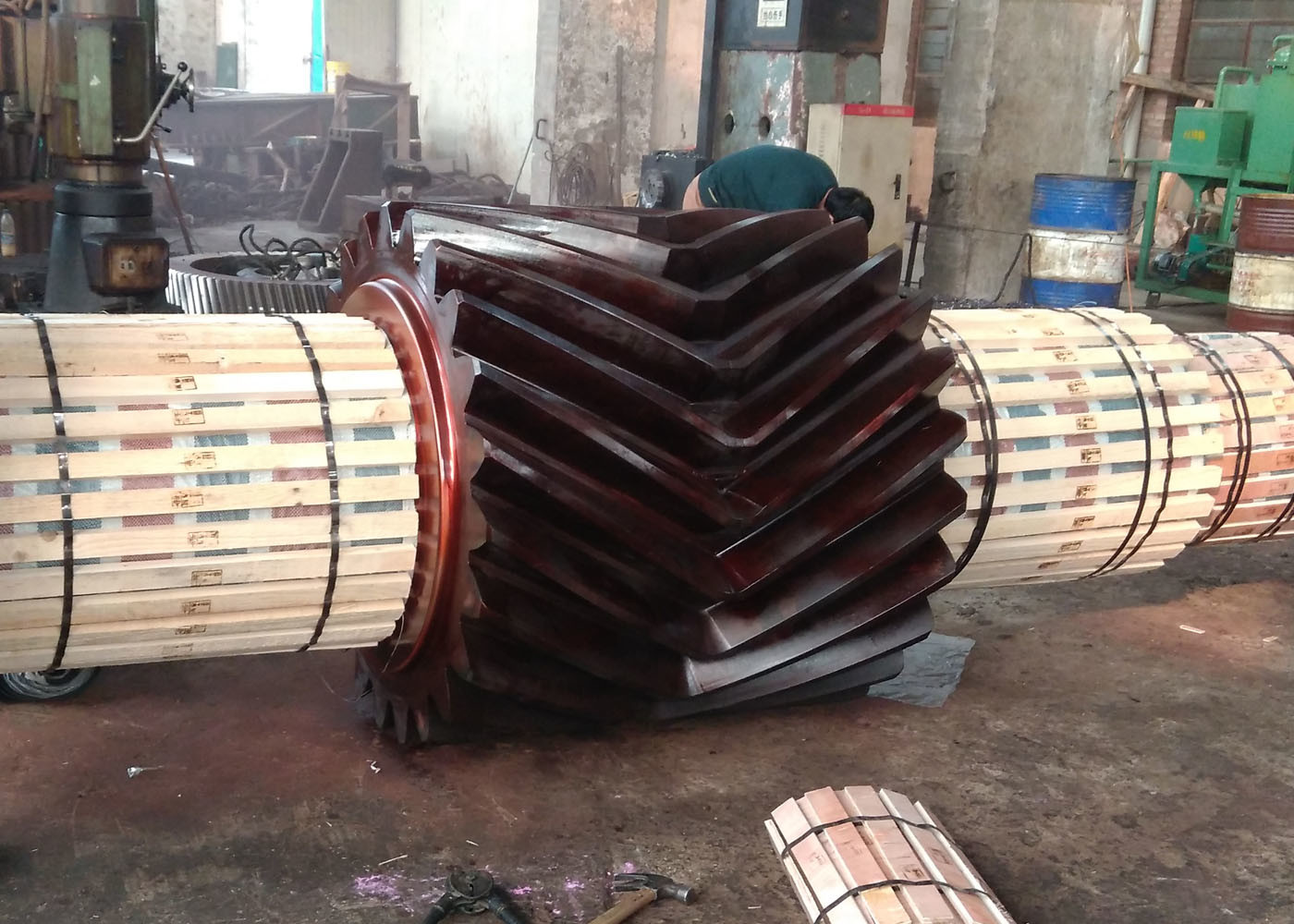

| 제품 | 헤링본 기어 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 헤링골 |
| 기어 치아 제조 | 기어 밀링 |
| 기어 치아 깎기 | 0 |
| 모듈 (M) | 18 |
| 치아 수 (Z) | 22 |
| 압력 각 (α) | 20° |
| 헬릭스 각 (β) | 관습 |
| 치아 정확도 | ISO 8-9 등급 |
| 열처리 | 정상식물 |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
