| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YZGEAR |
| 모델 번호: | BG2207001 |
| 최소 주문 수량: | 1개 세트 |
| 가격: | $300.0/Set |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 55 일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온 |
| 공급 능력: | 200은 / 달에서 설정합니다 |
| 소재: | 42CrMo/AISI 4140 | 열처리: | 유도경화 |
|---|---|---|---|
| 단단함: | 기어 50-55 HRC 피니언 58-62 HRC | 기어 품질: | ISO 8-9 등급 |
| 모듈: | 11.5 | 팁 직경: | 550 밀리미터 |
| 강조하다: | 42CrMo 직선 베벨 기어 시스템,직렬 톱니 베벨 기어 시스템,콘크랏샤 직렬 톱니 베벨 기어 |
||

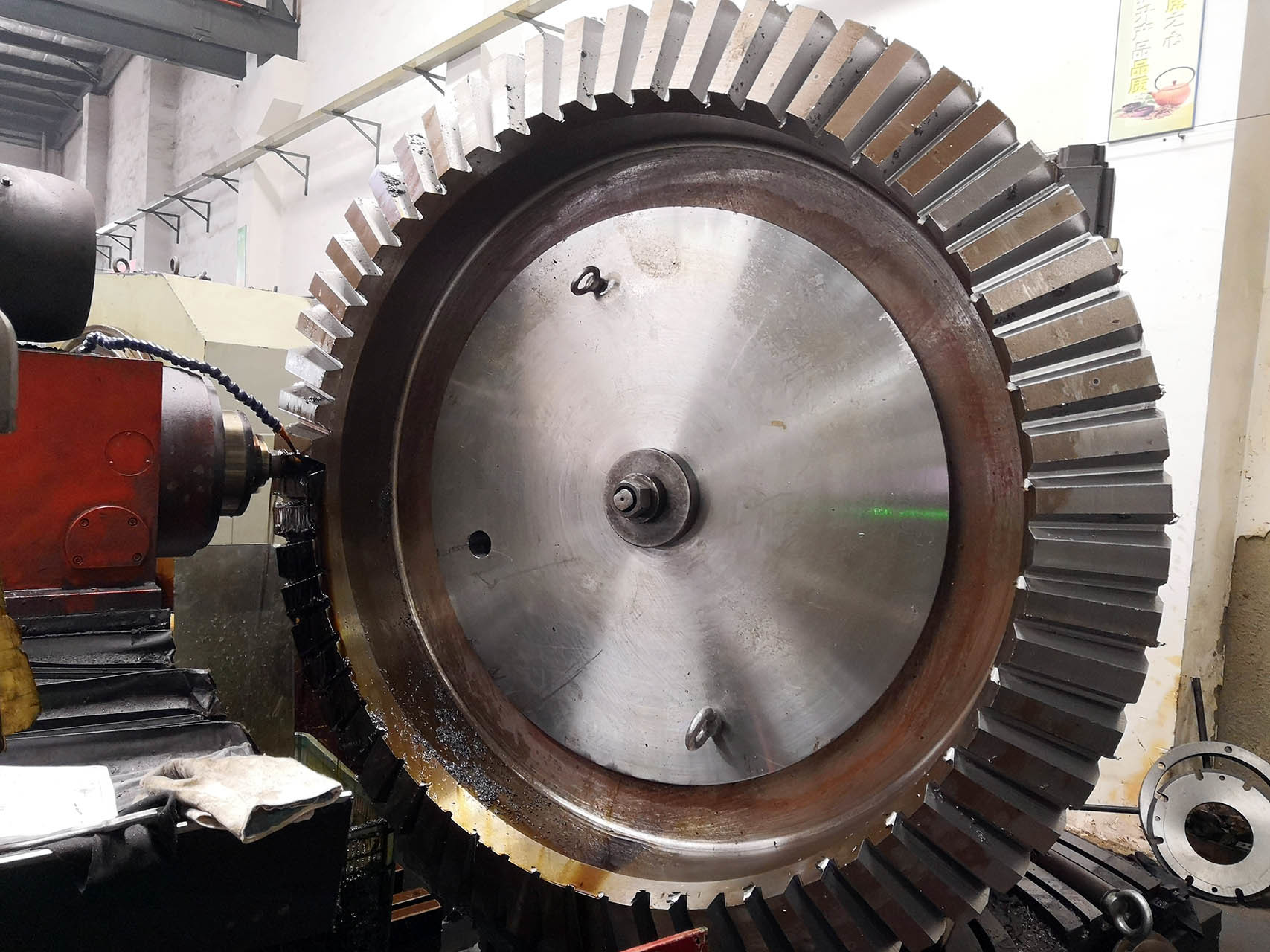

콘 크레셔를 위한 맞춤형 직렬 베벨 기어
1) 직렬 베블 기어 설명
직 bevel gear는 같은 방향을 가진 치아에 conpered 피침형 요소를 가진 기어입니다
피치 코너처럼
직선 bevel gear는 생산하기 가장 간단하고 bevel gear 유형에서 가장 널리 사용됩니다.
2) 직선 벡 셔어 용도
콩크레셔, 전기 도구.
3) 직렬 베블 기어 열 처리
피니언 기어에 대한 탄화화화 열 처리
기어 바퀴에 대한 인덕션 경화
4) 직렬 베블 기어 소재
20CrMo (SCM 420과 동등), 20CrNiMo (AISI 8620과 유사)
| 제품 | 직렬 베블 기어 |
| 주문제조 | √ |
| 셰프트 각도 | 90° |
| 기어 치아 제조 | 기어 모양 |
| 기어 치아 깎기 | |
| 모듈 (M) | 12.5 |
| 치아 수 (Z) | 26/60 |
| 압력 각 (α) | 20° |
| 치아 정확도 | ISO 8-9 등급 |
| 열처리 | 탄소화/인덕션 경화 |
| 표면 경화 | 핑니 58-62 HRC/그어 50-55 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
