| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YZGEAR |
| 모델 번호: | BG22072201 |
| 최소 주문 수량: | 1개 세트 |
| 가격: | $300.0/Set |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 55 일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온 |
| 공급 능력: | 200은 / 달에서 설정합니다 |
| 소재: | 42CrMo/AISI 4140 | 열처리: | 유도경화 |
|---|---|---|---|
| 단단함: | 기어 50-55 HRC 피니언 58-62 HRC | 기어 품질: | ISO 8-9 등급 |
| 프로파일 유형: | 직선 베벨 기어 | 품질 등급: | ISO 8-9 등급 |
| 강조하다: | 직렬 톱니와 코니플렉스 베벨 기어,AISI 4140 코니플렉스 베벨 기어,ISO 8-9 등급 코니플렉스 베벨 기어 |
||

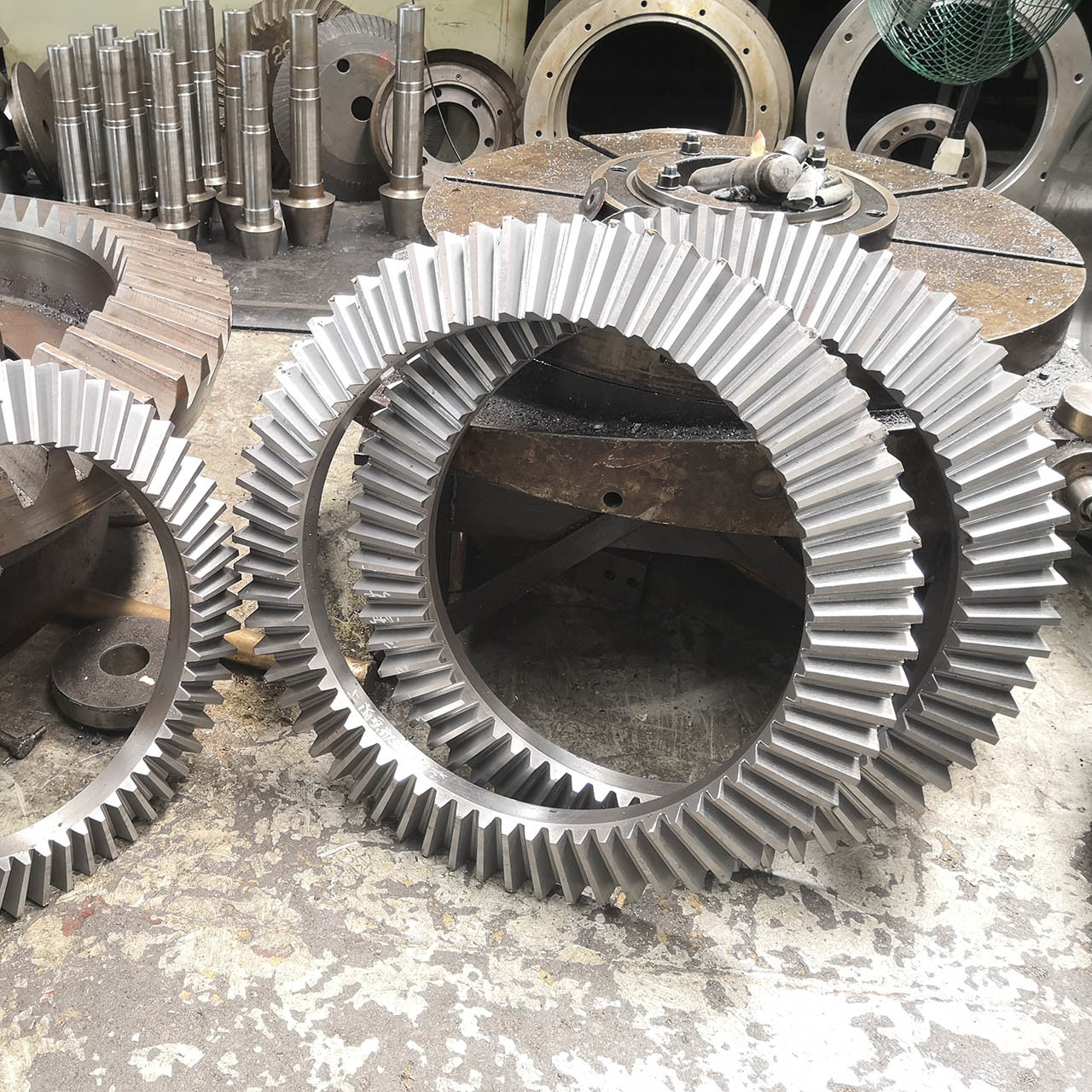

맞춤형 90도 콘피플렉스 기어 코너 크레셔-직한 베블 기어
1) 직선 굽은 변속기의 설명
직각 변속기는 이빨이 동그라미 모양의 피침형 요소를 가지고 있는 변속기로
피치 코너 기본선
2) 직선 굽은 변속기의 특징
직선 bevel gear는 생산에 가장 간단하고 bevel gear 유형에서 가장 널리 사용됩니다.
3) 직선 굽은 톱니바퀴
재료는 탄소강 45#, 합금강 20CrNiMo 또는 40CrNiMoA 강이 직각 생산을 위해 사용할 수 있습니다.
| 제품 | 직렬 베블 기어 |
| 주문제조 | √ |
| 셰프트 각도 | 90° |
| 기어 치아 제조 | 기어 모양 |
| 기어 치아 깎기 | |
| 모듈 (M) | 12 |
| 치아 수 (Z) | 관습 |
| 압력 각 (α) | 20° |
| 치아 정확도 | ISO 8-9 등급 |
| 열처리 | 인덕션 경화 / 탄화화 |
| 표면 경화 | 핑니 58-62 HRC/그어 50-55 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 |
|
