| 원래 장소 | 중국 |
| 브랜드 이름 | YIZGEAR |
| 모델 번호 | WG2207001 |

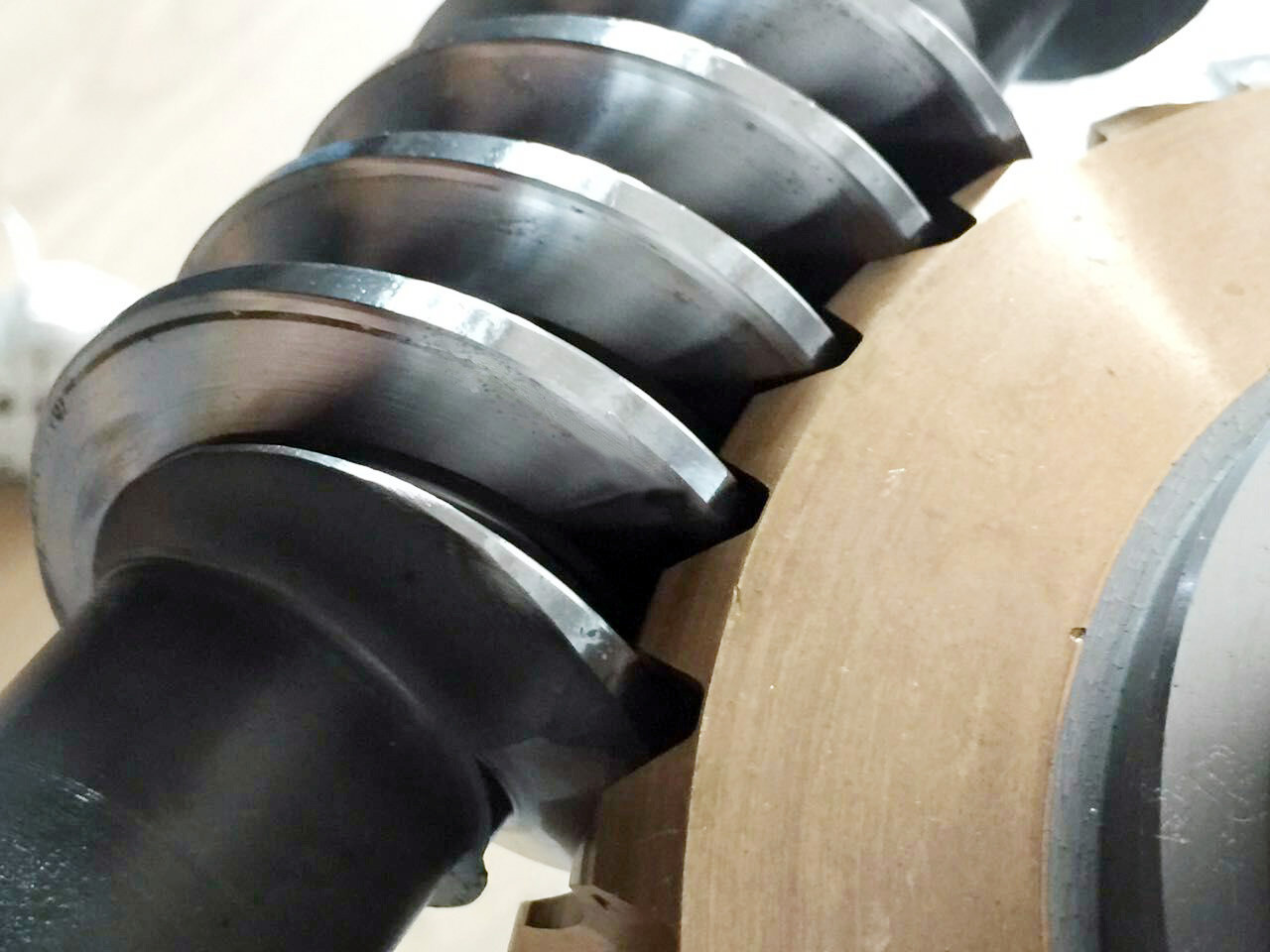

맞춤형 원통 웜 기어 및 웜 샤프트 세트
1) 웜 기어 및 웜 샤프트 설명
웜 샤프트는 피치 표면 주위에 최소한 하나의 완전한 이빨(나사산)을 가진 샤프트이며 웜 휠의 구동부입니다.
웜 휠은 웜 샤프트에 의해 구동되도록 각도로 절단된 이빨이 있는 기어입니다.
웜 기어 쌍은 서로 90° 각도를 이루고 평면에 놓인 두 개의 샤프트 사이의 운동을 전달하는 데 사용됩니다.
2) 웜 기어 및 웜 샤프트의 특징
a) 주어진 중심 거리에 대해 큰 감속비를 제공합니다.
b) 조용하고 부드러운 맞물림 작용.
| 제품 | 웜 기어 및 웜 샤프트 |
| 맞춤 제작 | √ |
| 기어 프로파일 유형 | 웜 기어 |
| 제조 | 기어 호빙 |
| 치면 연삭 | √ |
| 모듈(M) | 맞춤 |
| 이빨 수(Z) | 맞춤 |
| 압력각(α) | 맞춤 |
| 리드각 | 맞춤 |
| 치면 정밀도 등급 | ISO 6 등급 |
| 열처리 | 침탄 |
| 표면 경도 | 58-62 HRC |
| 강철 코드 등급 비교 | |||||
| 중국/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
