| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | SB2207002 |
| 최소 주문 수량: | 2개 세트 |
| 가격: | $300/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 62 일 |
| 지불 조건: | 전신환, L/C (신용장) |
| 공급 능력: | 500은 / 달에서 설정합니다 |
| 기준 치수: | 16.477 | 압력각: | 20' |
|---|---|---|---|
| 나사각: | 15° | 소재: | 17CrNiMo6 |
| 열처리: | 침탄 | 제조 처리: | 기어 티 에트 그라인딩 |
| 강조하다: | 16.477 모듈 강철 곡선 베벨 기어,내부 각 스플라인 비스듬한 나선 기어,16.477 모듈 비스듬한 나선 기어 |
||

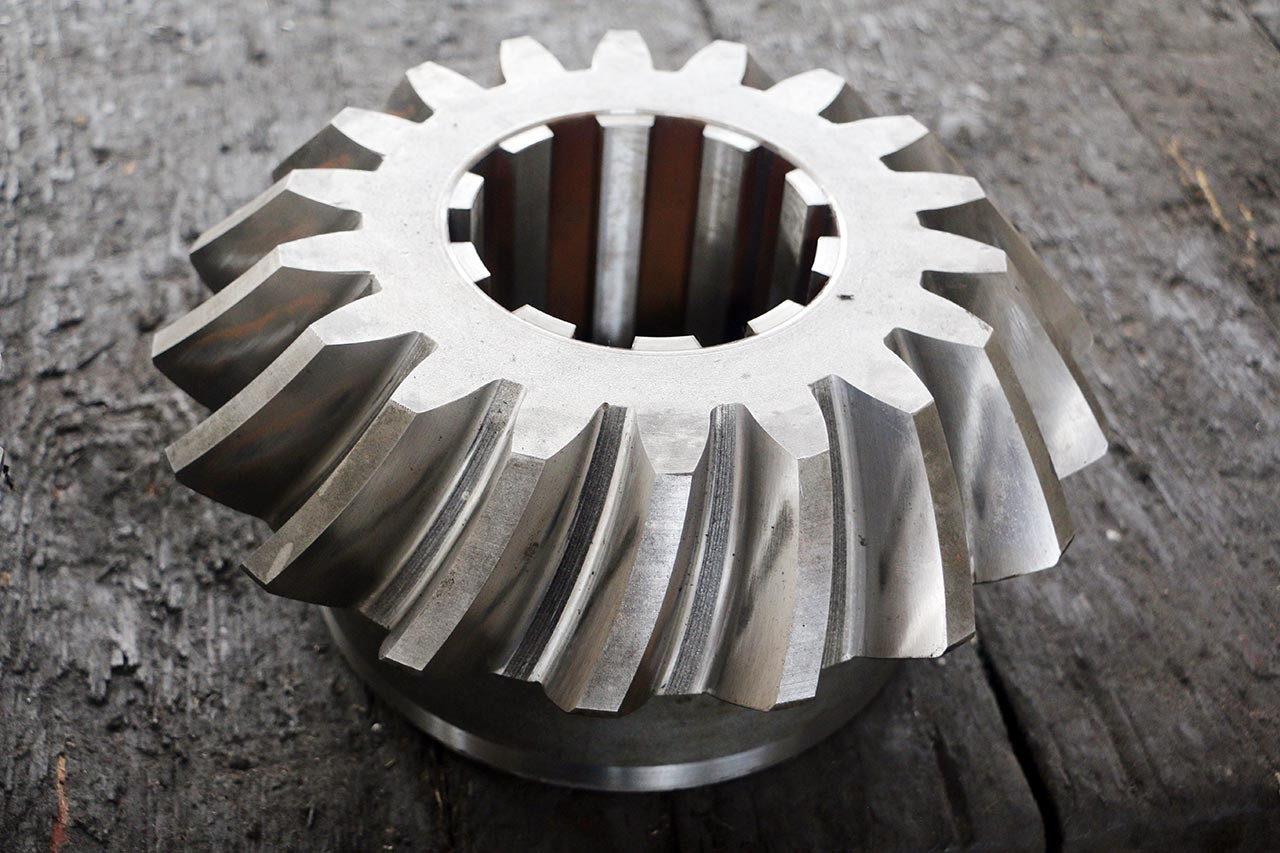

16.477 모듈 강철 스파이럴 베벨 기어 (내부 사각 스플라인 포함)
1) 스파이럴 베벨 기어 설명
스파이럴 베벨 기어는 특수한 유형의 베벨 기어이며, 곡선 헬리컬 각도를 가진 스파이럴 베벨 기어입니다.
2) 스파이럴 베벨 기어의 기어 품질
기어 톱니 밀링 가공으로 제조된 표준 스파이럴 베벨 기어.
스파이럴 베벨 기어는 열처리 후 기어 톱니 연삭 가공이 가능합니다.
기어 톱니 품질은 ISO 5-6 등급 (AGMA 10-11 등급)에 도달할 수 있습니다.
| 제품 | 내부 스플라인이 있는 스파이럴 베벨 기어 |
| 맞춤 제작 | √ |
| 기어 프로파일 유형 | Gleason |
| 웜 기어 제조 | 기어 밀링 및 기어 톱니 연삭 |
| 웜 샤프트 톱니 연삭 | √ |
| 모듈 (M) | 16.477 |
| 톱니 수 (Z) | 18 & 23T |
| 압력각 (α) | 20° |
| 리드각 | 15° |
| 웜 샤프트 정밀도 등급 | ISO 6 등급 |
| 열처리 | 침탄 |
| 표면 경도 | 58-62HRC |
| 강철 코드 등급 비교 | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
생산 설비
생산 공정
단조 가공 절단

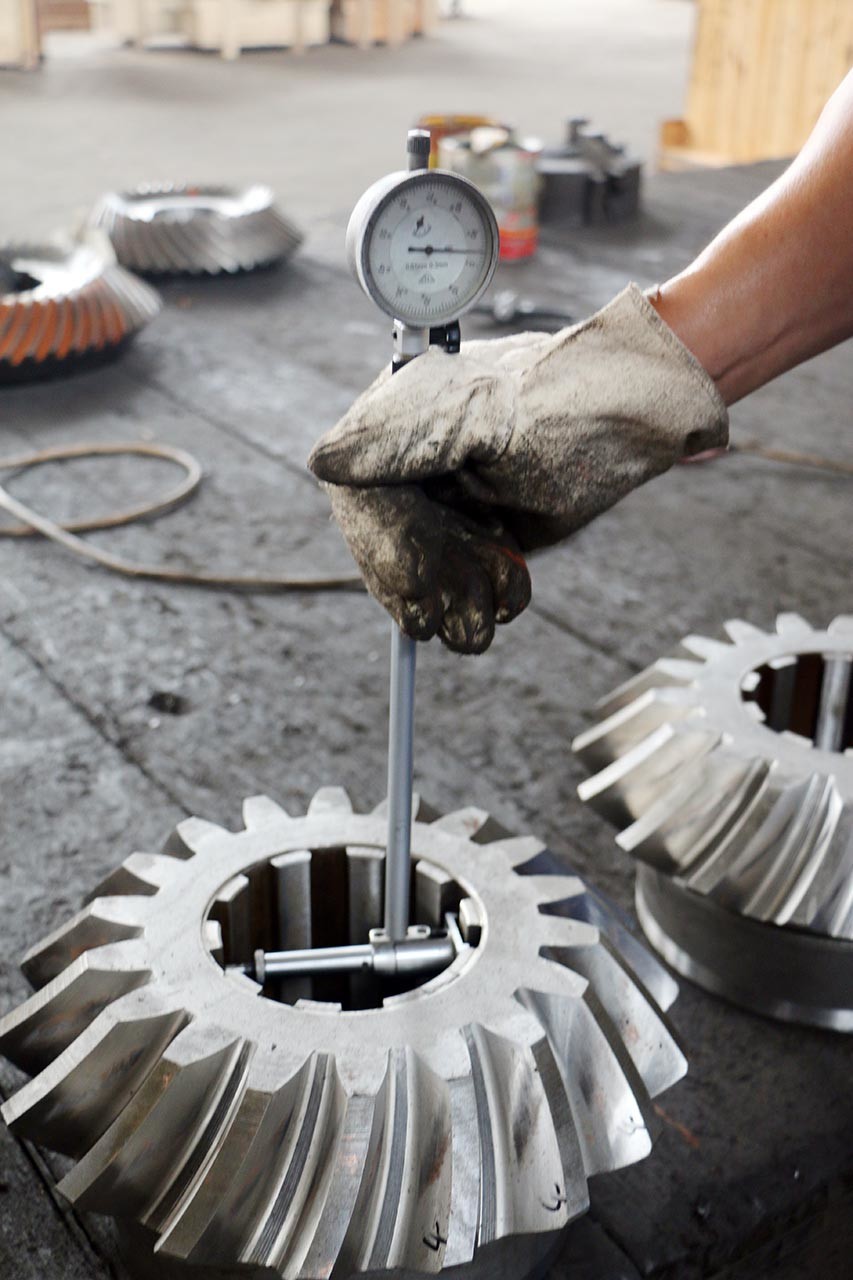

열처리 연삭 검사
