| 원래 장소 | 중국 |
| 브랜드 이름 | YIZGEAR |
| 모델 번호 | SB220722002 |

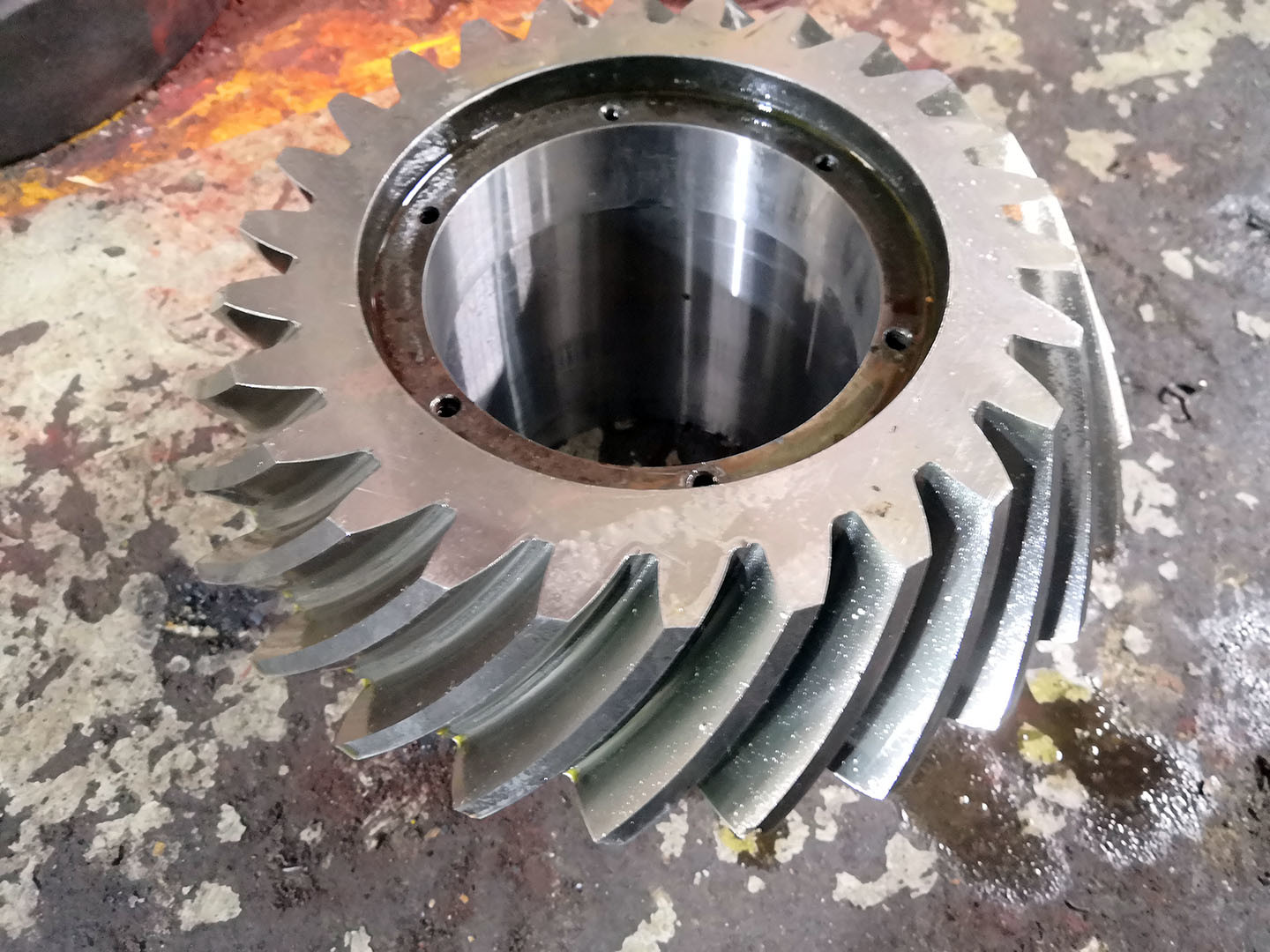

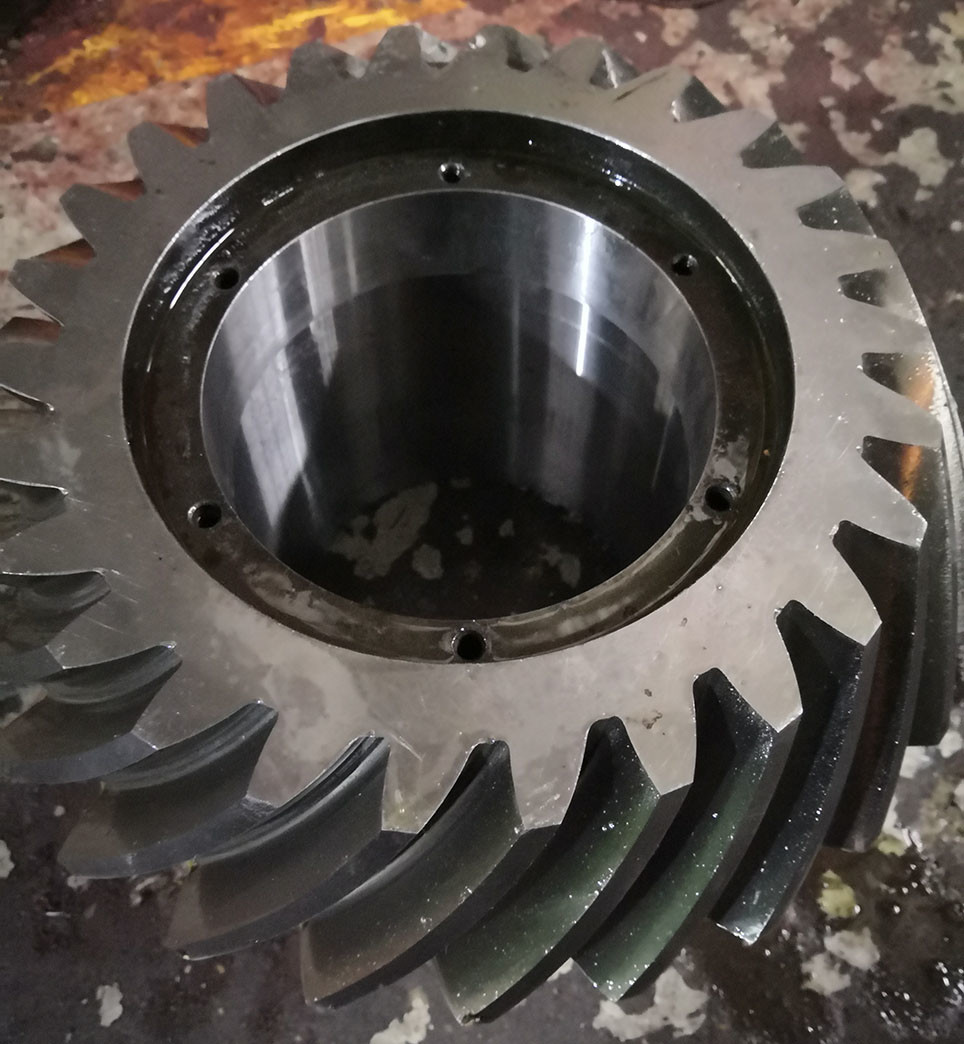

14.111 모듈 글리슨 타입 기어 연삭 스파이럴 베벨 기어 세트
1) 스파이럴 베벨 기어 설명
스파이럴 베벨 기어는 헬리컬 각도를 가진 스파이럴 톱니를 가진 베벨 기어입니다..
점진적인 맞물림과 더 넓은 접촉면을 제공하기 위해 곡선형, 경사진 톱니를 가진 베벨 기어입니다.
2) 스파이럴 베벨 기어의 특징
a) 동등한 스트레이트 베벨 기어에 비해 더 높은 접촉비, 더 높은 강도 및 내구성을 갖습니다.
b) 더 높은 감속비를 허용합니다.
c) 기어 소음을 줄여 더 나은 변속 효율을 제공합니다.
3) 스파이럴 베벨 기어의 적용
자동차, 트랙터, 차량, 선박용 최종 감속 기어.
고속, 고부하 구동에 적합합니다.
| 주문제작 | √ |
| 기어 프로파일 유형 | 글리슨 |
| 제조 공정 | 기어 밀링 |
| 기어 톱니 연삭 | √ |
| 모듈(M) | 14.111 |
| 기어 톱니 수(Z) | 36 & 48T |
| 압력각(α) | 20° |
| 헬릭스 각(β) | 35° |
| 작동각/축각 | 90° |
| 재료 | 20CrNi2MoA |
| 열처리 | 침탄/시멘트 담금질 |
| 표면 경도 | 58-62 HRC |
| 강철 코드 등급 비교 | |||||
| 중국/GB | ISO | ГоСт | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
생산 설비
생산 공정
단조 가공 절단
열처리 연삭 검사
