| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YZGEAR |
| 모델 번호: | BG22072201 |
| 최소 주문 수량: | 1개 세트 |
| 가격: | $300.0/Set |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 55 일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온 |
| 공급 능력: | 200은 / 달에서 설정합니다 |
| 모듈: | 12.5 | 톱니 개수: | 33 & 52 |
|---|---|---|---|
| 소재: | SAE 4340 | 열처리: | 도입은 딱딱해졌습니다 |
| 단단함: | 50-55 로크웰C경도 | 품질 등급: | ISO 8-9 등급 |
| 강조하다: | SAE 4340 직선 베벨 기어,기어형 절삭 사접 베벨 기어,직선 베벨 기어 12.5 모듈 |
||

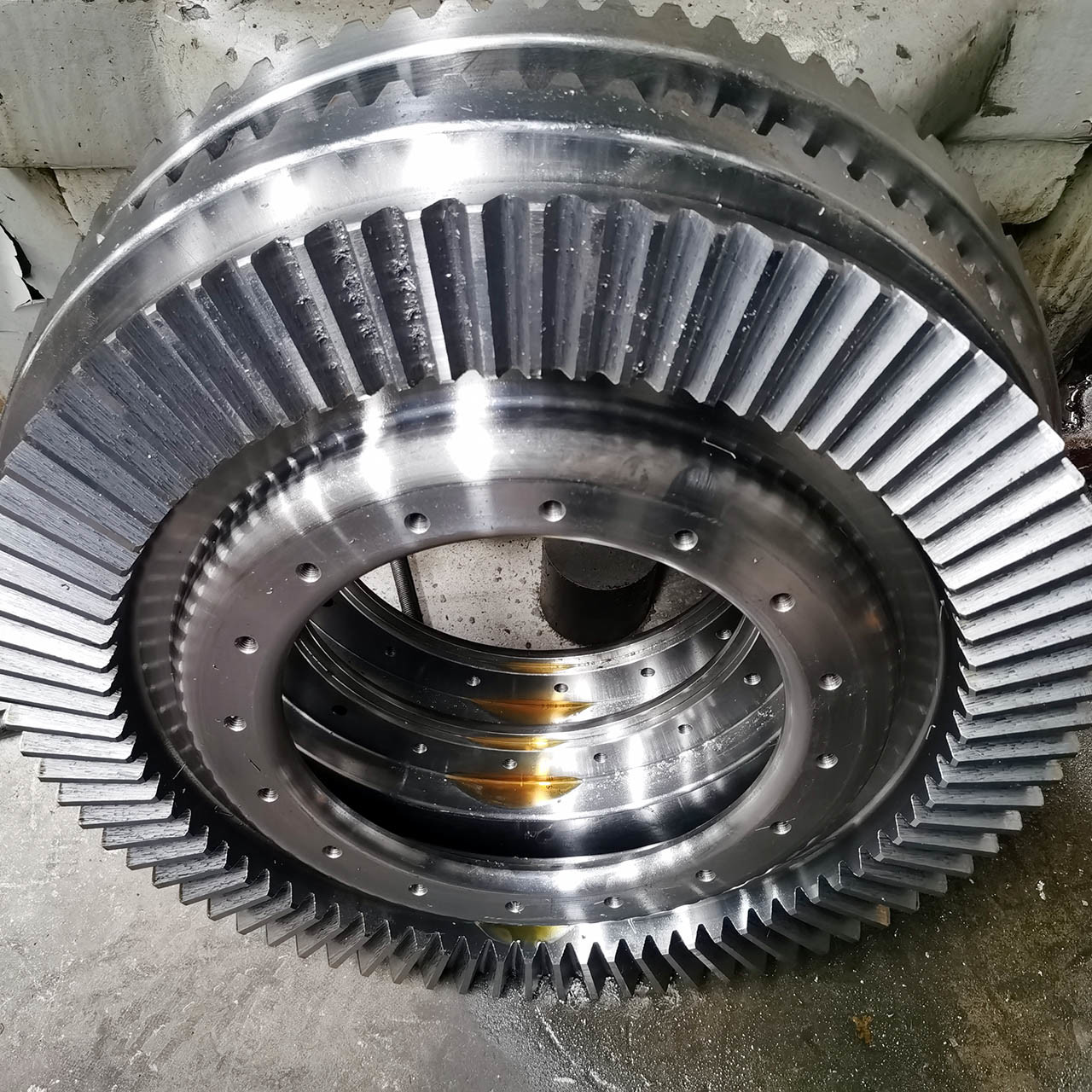

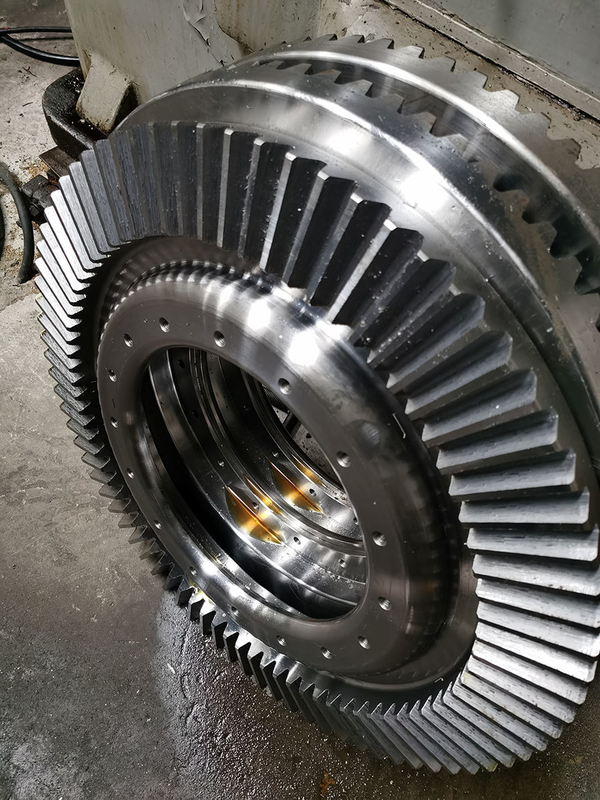

12.5 모듈 변속기 직렬 굽기 변속기 - 피침 변속기
1) 직선 굽은 톱니걸이의 응용
전기 도구, 기계 도구, 콩크레셔, 인쇄기.
2) 직선 굽은 변속기의 특징
a) 직선 굽은 바퀴는 약 1까지의 감소 비율을 제공 할 수 있습니다:5
(b) 직선 굽은 기어 제조는 쉽습니다.
| 제품 | 직렬 베블 기어 |
| 주문제조 | √ |
| 셰프트 각도 | 90° |
| 기어 치아 제조 | 기어 모양 |
| 기어 치아 깎기 | |
| 모듈 (M) | 14 |
| 치아 수 (Z) | 26/60 |
| 압력 각 (α) | 20° |
| 치아 정확도 | ISO 8-9 등급 |
| 열처리 | 탄소화/인덕션 경화 |
| 표면 경화 | 핑니 58-62 HRC/그어 50-55 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
