| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | SB2207003 |
| 최소 주문 수량: | 2개 세트 |
| 가격: | $300/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 62 일 |
| 지불 조건: | 전신환, L/C (신용장) |
| 공급 능력: | 500은 / 달에서 설정합니다 |
| 모드: | 4.5 | 방향: | 왼쪽 |
|---|---|---|---|
| 언론 각: | 20' | 단단함: | 58-62 로크웰C경도 |
| 열처리: | 침탄 | 품질 등급: | ISO 6 학년 AGMA 11 학년 |
| 강조하다: | 곡선 베벨 기어를 부수는 4.5M 기어,SAE 4320 나선형인 변속 기어,SAE 4320 곡선 베벨 기어 |
||

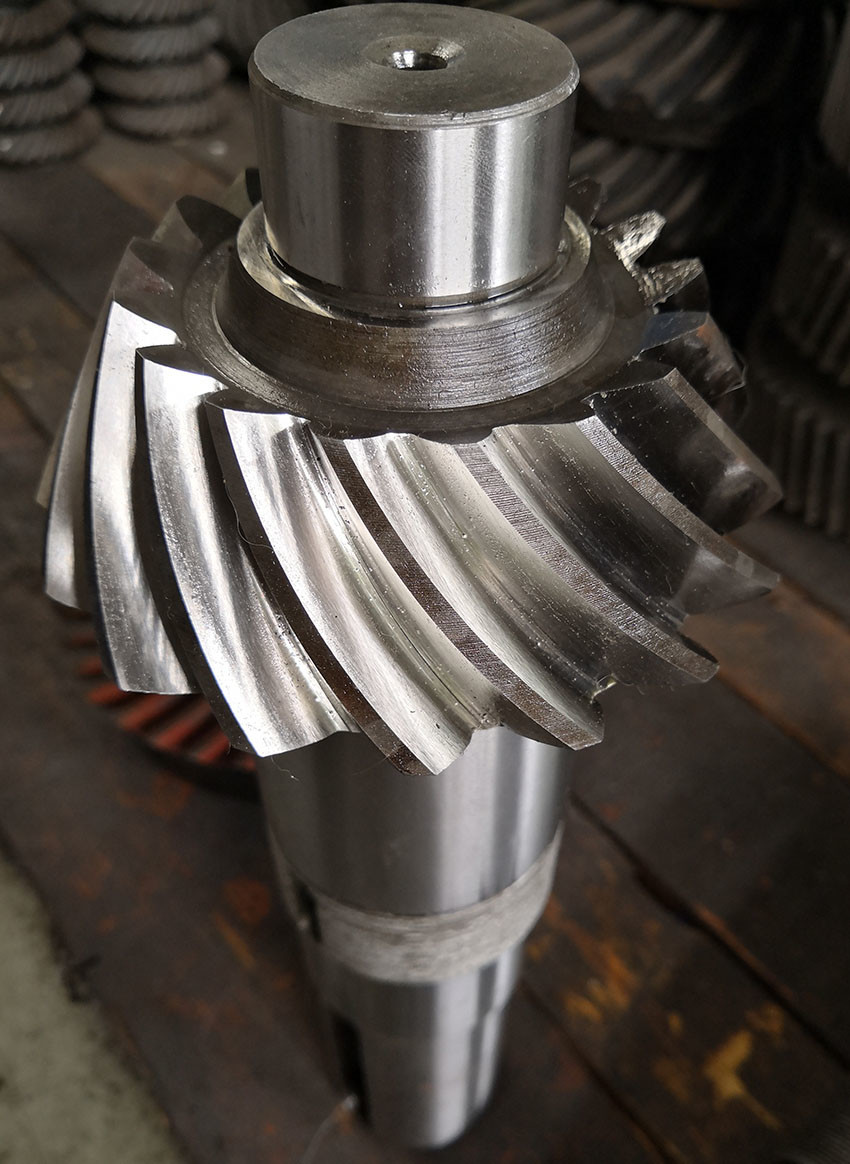

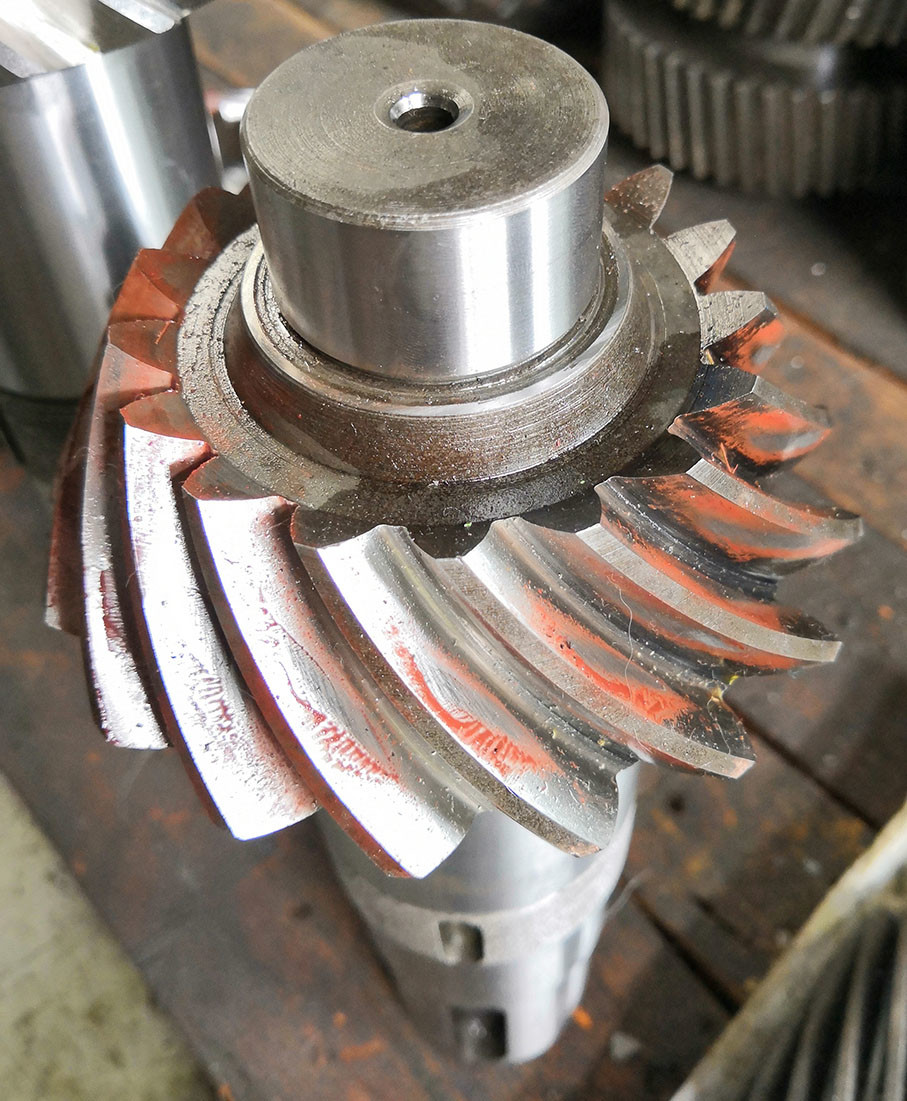

1) 나선형 굽기 기기의 설명
나선 bevel gear는 나선 치아를 가진 bevel gear이다. 이 기기의 주요 응용은 차량 차차이다.
주동 축에서 구동 방향은 바퀴를 구동하기 위해 90 °로 돌아야합니다.
직진식 또는 직진식 기구보다 진동과 소음이 적습니다.

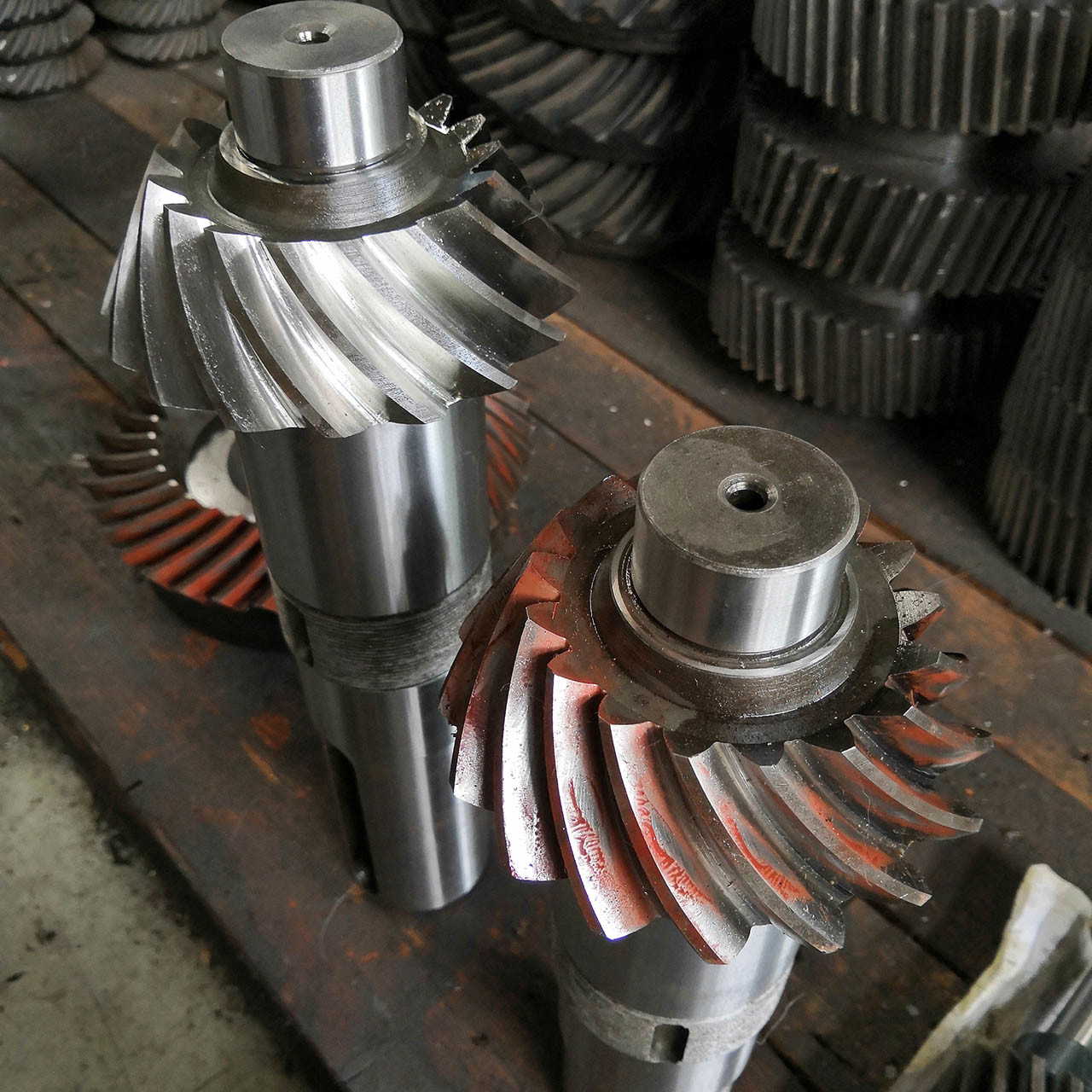

2) 나선 굽은 기어의 특징
나선 구부러진 기어 세트는 쌍으로 교체되어야 합니다. 왼쪽과 오른쪽 기어 모두
함께 교체합니다.
| 제품 | 내부 스플린이 있는 나선형 베벨 기어 |
| 주문제조 | √ |
| 소재 | SAE 4320/ 20CrNi2MoA |
| 기어 치아 제조 | 기어 프레싱/기어 밀링 |
| 기어 치아 깎기 | √ |
| DP | 4.5 |
| 치아 수 (Z) | 17T |
| 압력 각 (α) | 20° |
| 헬릭스 각 (β) | 35° |
| 치아 정확도 | ISO 6급/ AGMA 11급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
