| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | SB2207003 |
| 최소 주문 수량: | 2개 세트 |
| 가격: | $300/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 62 일 |
| 지불 조건: | 전신환, L/C (신용장) |
| 공급 능력: | 500은 / 달에서 설정합니다 |
| 방향: | 오른손 | 전면 폭: | 85 밀리미터 |
|---|---|---|---|
| 모듈: | 30 | 층심 지름: | 2610 |
| 톱니 개수: | 87 | 소재: | 20CrNi2MoA |
| 강조하다: | 곡선 베벨 기어를 부수는 기어,비스듬한 그리슨 시스템은 30 모듈에 기어를 넣습니다,그리슨 시스템 곡선 베벨 기어 |
||
1) 나선 구부러진 변속기의 특징
회전 굽은 기어 세트는 쌍으로 교체되어야 합니다.
왼쪽과 오른쪽 기어 모두 함께 교체해야 합니다.
2) 회전용 베블 기어 제조

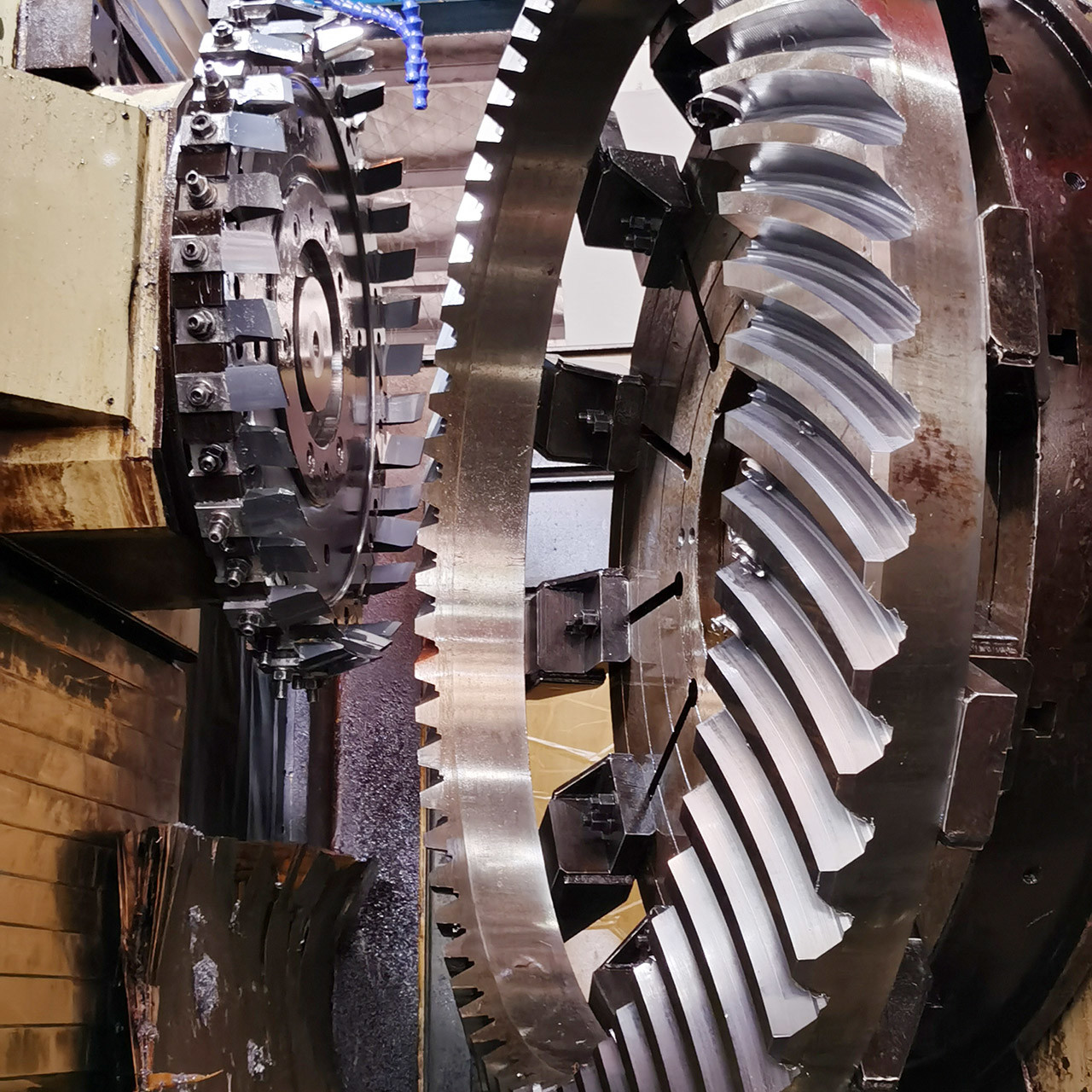

기어 프레싱과 기어 밀링에 의해 제조된 나선 비벨 기어.
| 제품 | 내부 스플린이 있는 나선형 베벨 기어 |
| 주문제조 | √ |
| 소재 | SAE 4320/ 20CrNi2MoA |
| 기어 치아 제조 | 기어 프릴링 & 기어 치아 깎기 |
| 기어 치아 깎기 | √ |
| 모듈 (M) | 30 |
| 치아 수 (Z) | 87 |
| 압력 각 (α) | 20° |
| 납 각 | 35° |
| 정확도 수준 | ISO 6급/ AGMA 11급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
