| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | HB22072201 |
| 최소 주문 수량: | 2개 부분 |
| 가격: | $300/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 70 일 |
| 지불 조건: | L/C (신용장), 전신환, |
| 공급 능력: | 300 PC / 달 |
| 무게: | 3200 킬로그램 | 외부 지름: | 4700 |
|---|---|---|---|
| 톱니 개수: | 158 | 너비: | 98 |
| 브랜드: | OEM | 열처리: | 급랭 & 템퍼링 |
| 강조하다: | 제로갭은 헬링본 기어를 두배로 합니다,왼손 오른손 나선형 기어,왼손 오른손 헬링본 기어 |
||
1) 헤링골 기구의 열처리
경도는 260~300 HB
가장 많은 열 처리는 링골 기어에 대한 소화 및 완화입니다.
2) 링골 어구 재료
AISI 4140 또는 SAE 4340
3) 헤링골 어구의 사용
링그본 기어는 평행 샤프트 사이에 전력을 전송하는 데 사용됩니다.
증기 터빈에서 선박 추진

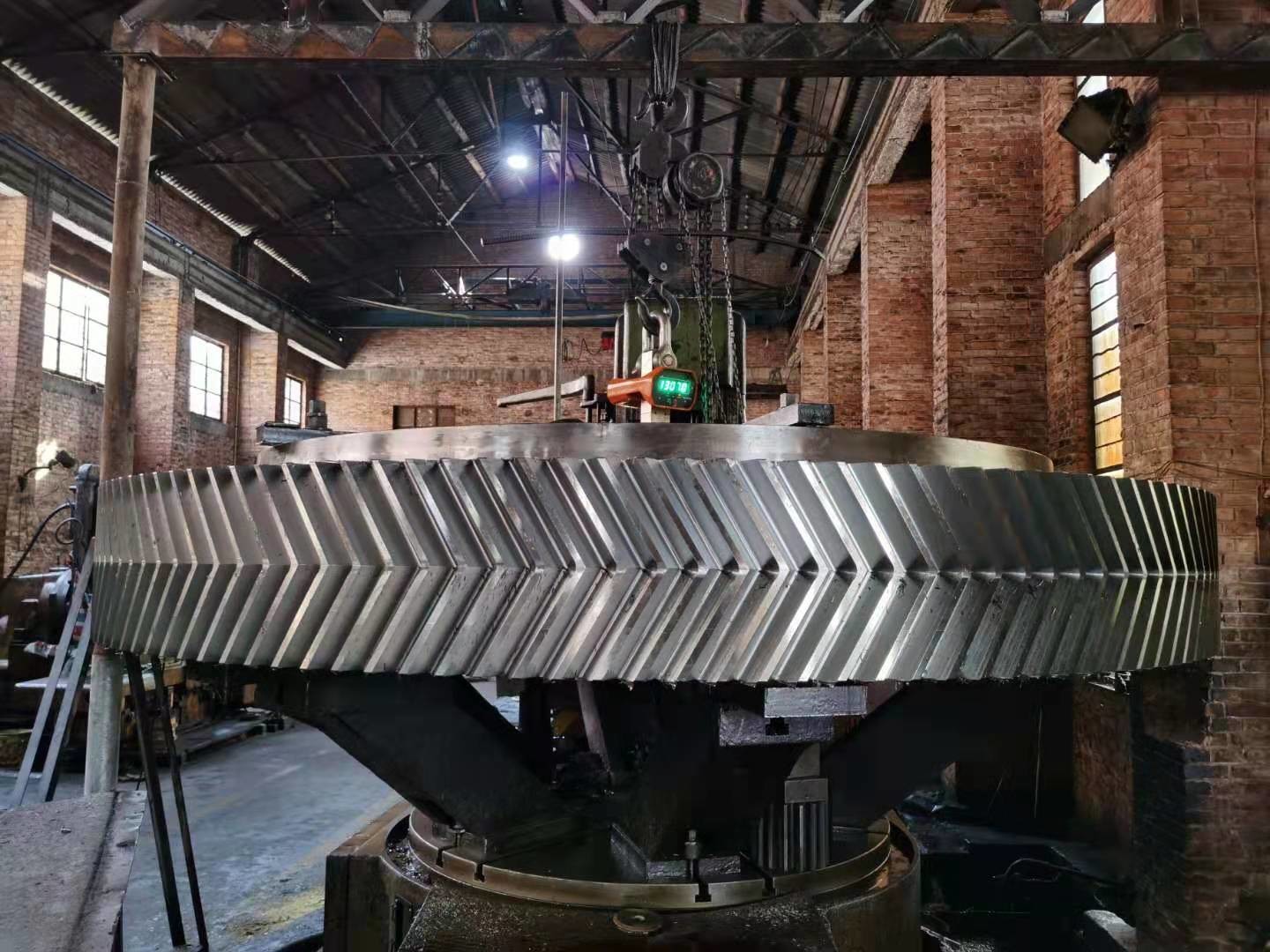

| 제품 | 헤링본 기어 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 헤링골 |
| 기어 치아 제조 | 기어 밀링 |
| 기어 치아 깎기 | 0 |
| 모듈 (M) | 10 |
| 치아 수 (Z) | 30 |
| 압력 각 (α) | 20° |
| 헬릭스 각 (β) | 관습 |
| 치아 정확도 | ISO 8-9 등급 |
| 열처리 | 소화 및 완화 |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
