| 원래 장소 | 중국 |
| 브랜드 이름 | YIZGEAR |
| 기어 프로파일 | 헤링본 장비 |
| 애플리케이션 | 전력 전송 |
| 열처리 | 담금질 및 템퍼링 |
| 나선 각도 | 20 ° |
| 모양 | 원통형 |
| 정확성 | 높은 정밀도 |

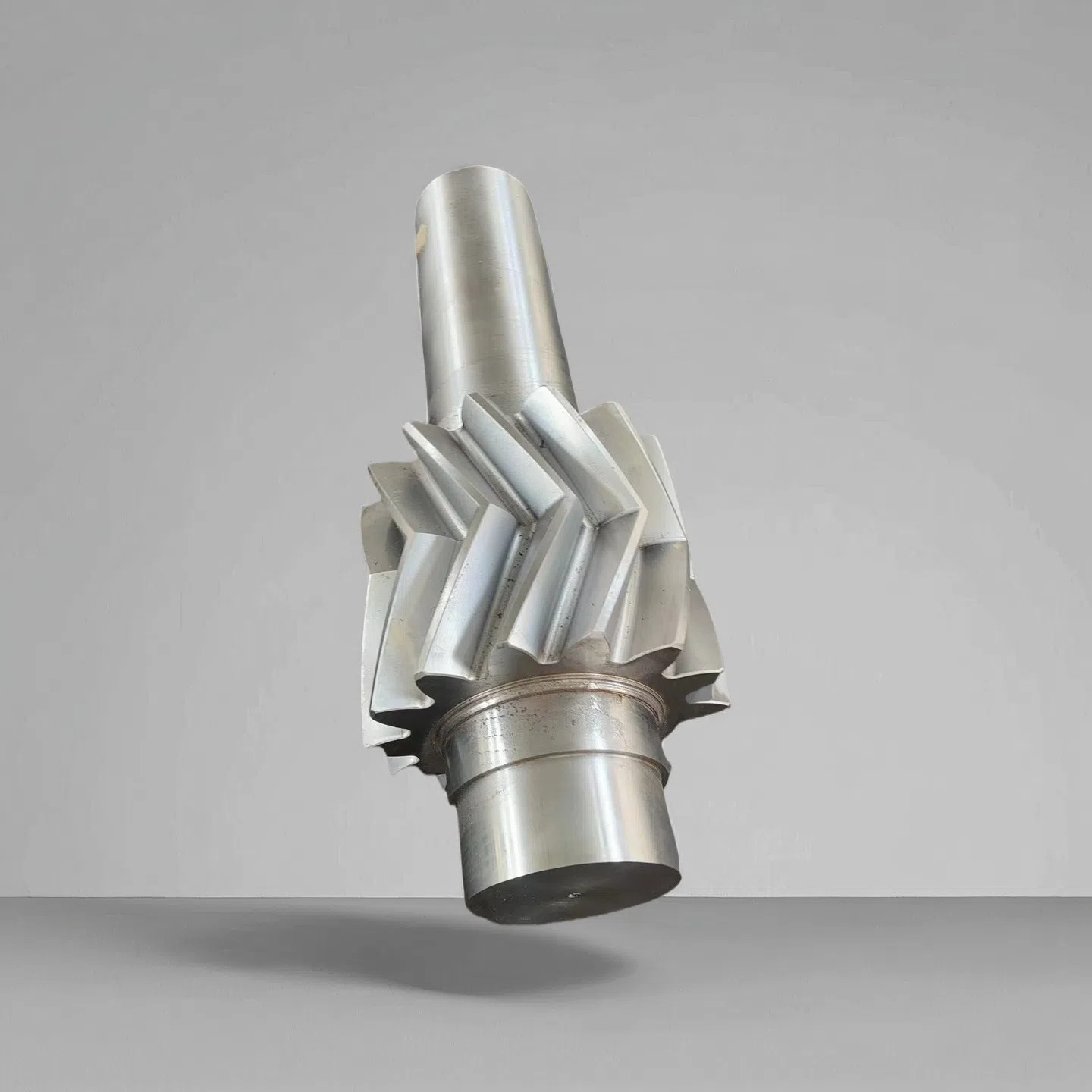

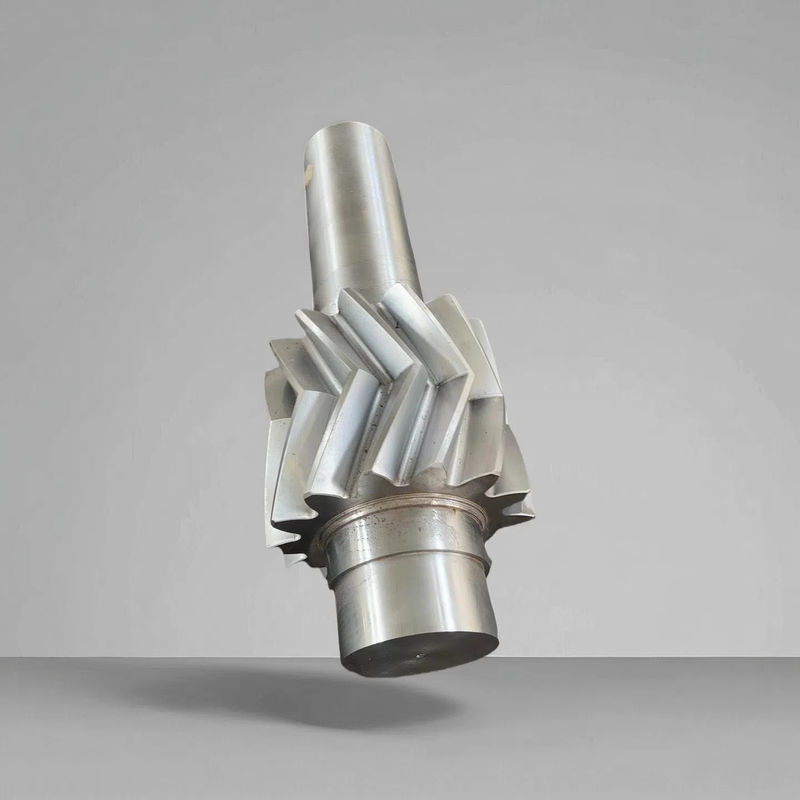

Herringbone Gears는 까다로운 애플리케이션을 위해 설계된 정밀 기계 구성 요소입니다. 그들의 고유 한 더블 헬릭스 디자인은 축 방향 추력을 최소화하면서 우수한 전력 전송 기능을 제공합니다.
| 맞춤 제작 | 사용 가능 (√) |
| 기어 프로파일 유형 | 원통형 기어 |
| 기어 치아 제조 | 기어 밀링 |
| 기어 치아 연삭 | 사용 가능 (√) |
| 모듈 (m) | 12 |
| 치아 수 (Z) | 관습 |
| 압력 각 (α) | 20 ° |
| 나선 각도 (β) | 관습 |
| 치아 정확도 등급 | ISO 8-9 등급 |
| 열처리 | 담금질 및 템퍼링 |
| 표면 경도 | 230-260 HB |
| 중국/GB | ISO | гοст | ASTM | 지스 | 소음 |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40cr | 41CR4 | 40x | 5140 | SCR440 | 41CR4 |
| 20CRMO | 18CRMO4 | 20х м | 4118 | SCM22 | 25CRMO4 |
| 42CRMO | 42CRMO4 | 38xm | 4140 | SCM440 | 42CRMO4 |
| 20crmnti | 18xгt | SMK22 | |||
| 20CR2NI4 | 20x2H4A | ||||
| 20crnimo | 20crnimo2 | 20xhm | 8720 | SNCM220 | 21nicrmo2 |
| 40crnimoa | 40xH2MA/40XHMA | 4340 | SNCM439 | 40nicrmo6/36nicrmo4 | |
| 20crni2mo | 20nicrmo7 | 20xH2MA | 4320 | SNCM420 |
