| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YZGEAR |
| 모델 번호: | BG220804002 |
| 최소 주문 수량: | 1개 세트 |
| 가격: | $300.0/Set |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 55 일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온 |
| 공급 능력: | 200은 / 달에서 설정합니다 |
| Helix angle: | 0 | 작용각: | 90' |
|---|---|---|---|
| 브랜드: | OEM | 기어 품질: | ISO 8-9 등급 |
| 팁 직경: | 630 밀리미터 | 품질 등급: | ISO 8-9 등급 |
| 강조하다: | 90 급 코니플렉스 베벨 기어,제강소를 위한 직선 베벨 기어,주문 제작된 코니플렉스 직선 베벨 기어 |
||

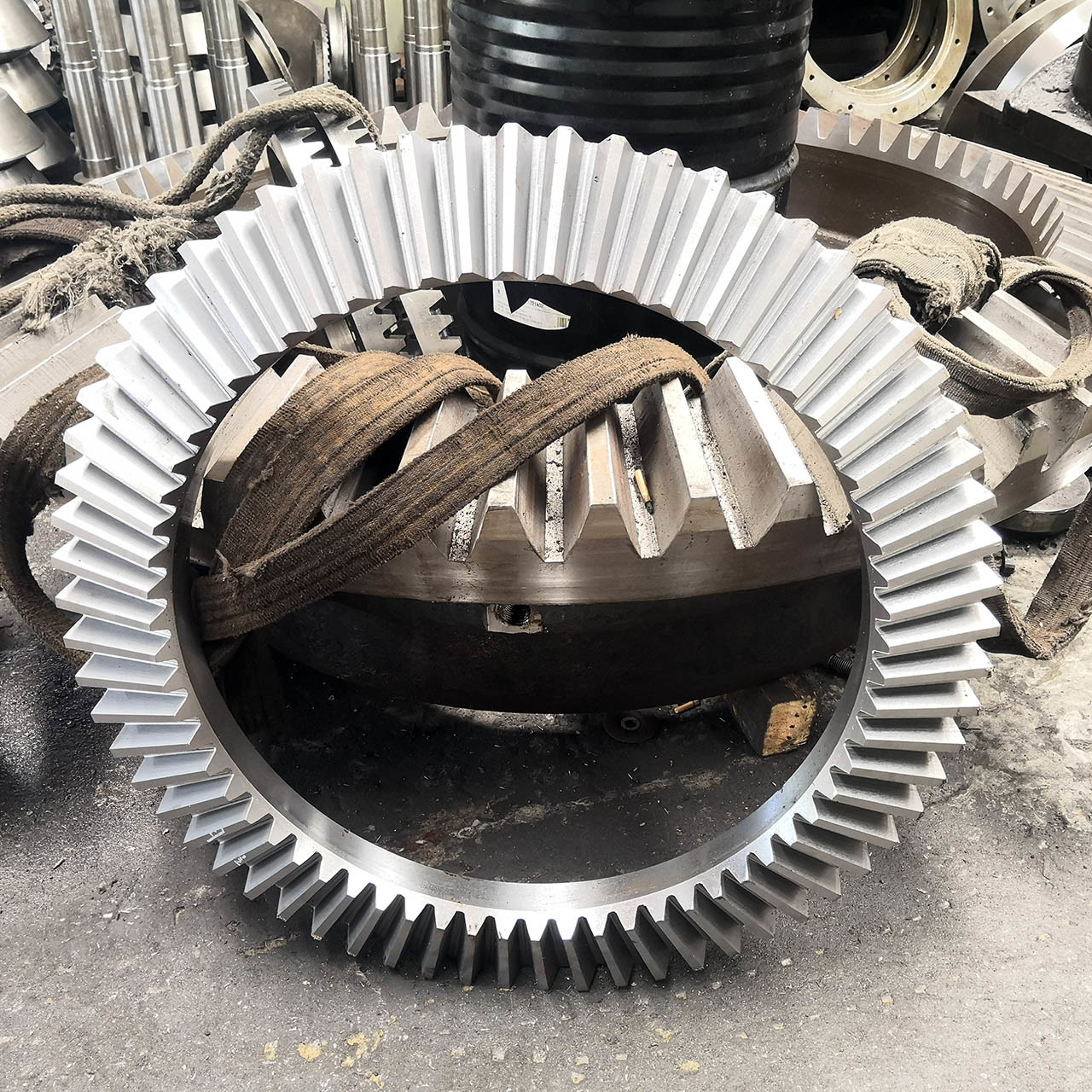

맞춤형 90도 콩피플렉스 기어 철강 공장에 대한 직렬 베블 기어
1) 직선 굽은 톱니걸이의 응용
a) 베블 기어는 차차 드라이브에 사용됩니다.
(b) 수동 드릴의 주요 메커니즘으로 굽은 기어가 사용됩니다.
2) 직선 굽은 변속기의 특징
a) 베블 기어 가 작동 각도를 변경 할 수 있습니다.
b) 각 바퀴에 있는 이빨의 수 (효율적 직경) 의 차이를 통해 기계적 이점을 변경할 수 있다.
가동과 가동 바퀴 사이의 치아 비율을 증가하거나 감소하면
두 바퀴 사이의 회전, 즉 두 번째 바퀴의 회전 및 토크는
첫 번째로, 속도가 증가하고 토크가 감소하거나 속도가 감소하고 토크가 증가합니다.
| 제품 | 직렬 베블 기어 |
| 주문제조 | √ |
| 셰프트 각도 | 90° |
| 기어 치아 제조 | 기어 모양 |
| 기어 치아 깎기 | |
| 모듈 (M) | 10 |
| 치아 수 (Z) | 관습 |
| 압력 각 (α) | 20° |
| 치아 정확도 | ISO 8-9 등급 |
| 열처리 | 탄소화/인덕션 경화 |
| 표면 경화 | 핑니 58-62 HRC/그어 50-55 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 |
|
