| 원래 장소 | 중국 |
| 브랜드 이름 | YZGEAR |
| 모델 번호 | BG220804004 |

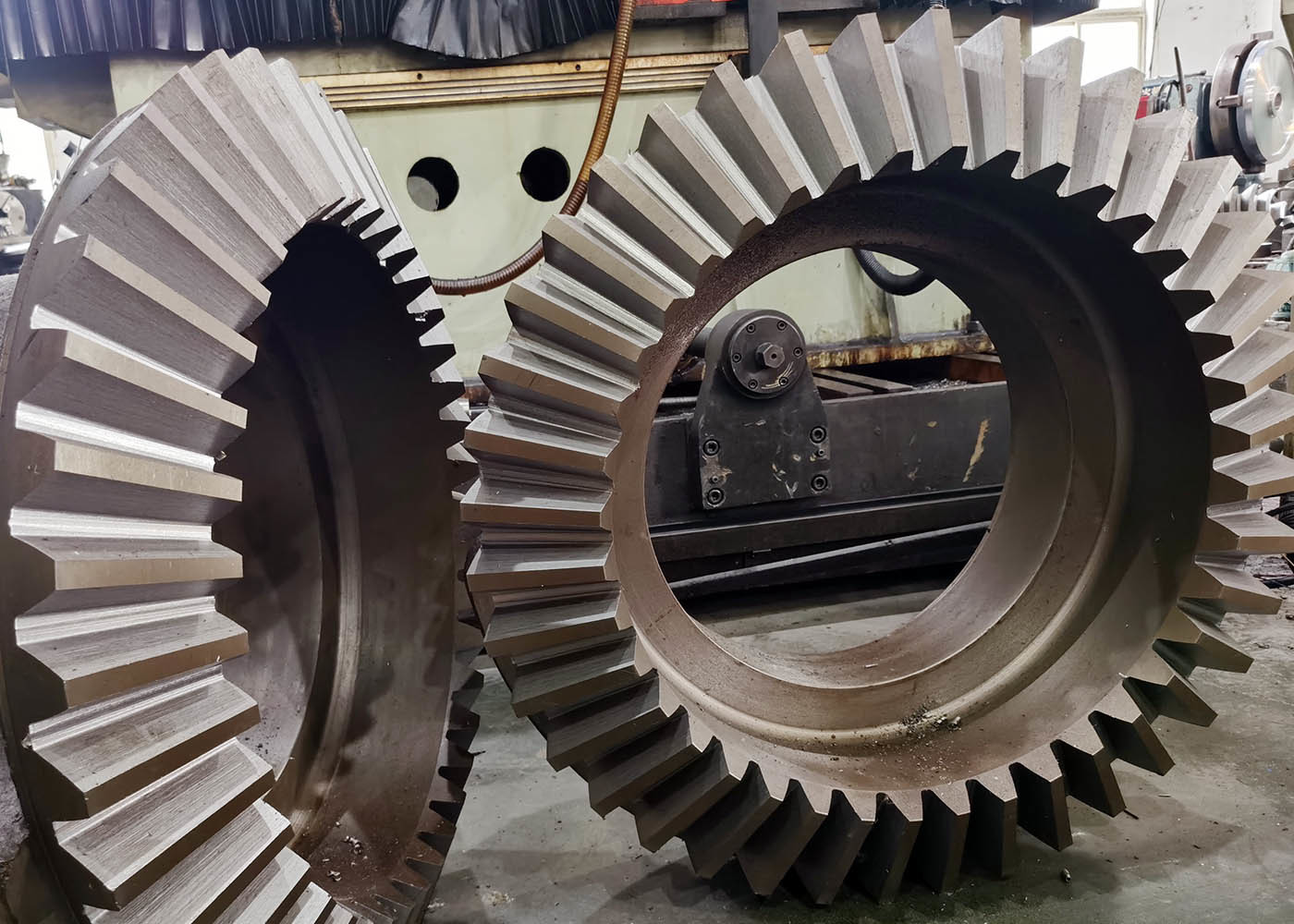

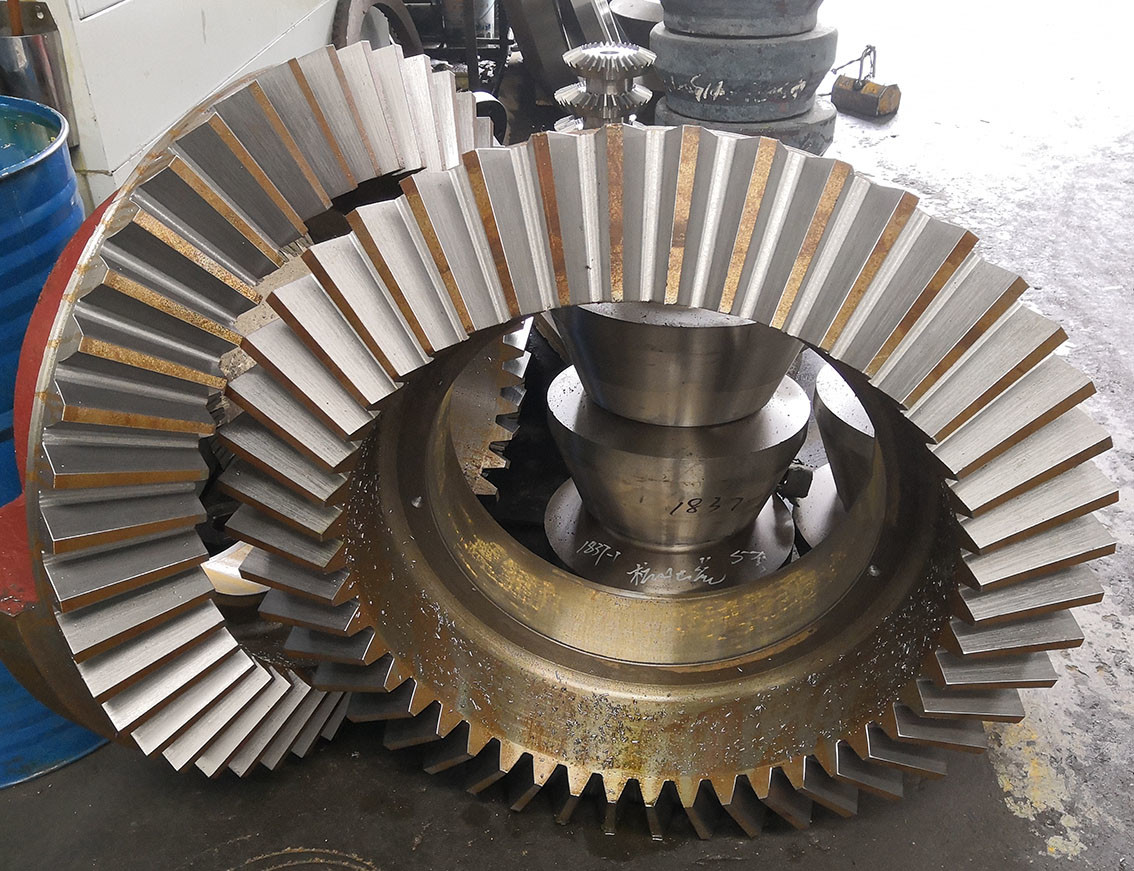

광산장비의 직렬 크로 기어 - 피침형 기어 - 직렬 베블 기어
1) 직경 굽기 기기의 설명
톱니 치아를 가진 직각 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니
베벨 기어 는 에너지 를 선형 으로부터 수직 으로 전달 하여 기계적 설정 에서 널리 사용 되는 기계 들 에서 매우 유용 하게 사용 된다.
2) 직선 굽은 변속기의 특징
a) 직선 굽은 톱니바퀴는 다른 유형의 굽은 톱니바퀴에 비해 제조가 쉽고 가장 널리 사용됩니다.
(b) 직선 굽은 기어 가 작동 각도를 변경 할 수 있습니다.
| 제품 | 직렬 베블 기어 |
| 주문제조 | √ |
| 셰프트 각도 | 90° |
| 기어 치아 제조 | 기어 모양 |
| 기어 치아 깎기 | |
| 모듈 (M) | 14 |
| 치아 수 (Z) | 26/60 |
| 압력 각 (α) | 20° |
| 치아 정확도 | ISO 8-9 등급 |
| 열처리 | 탄소화/인덕션 경화 |
| 표면 경화 | 핑니 58-62 HRC/그어 50-55 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
