| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | DB220804004 |
| 최소 주문 수량: | 1개 부분 |
| 가격: | $1000/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 75 일 |
| 지불 조건: | L/C,D/P,T/T,Western 통합 |
| 공급 능력: | 100개 부분 / 달 |
| Module: | 28 | Gear Profile: | Double Helical Gear |
|---|---|---|---|
| Hardness: | 260-300 HB | Manufacturing Process: | Gear Milling |
| Accuracy Grade: | ISO 6-7 | Direction: | Left-Hand & Right Hand |
| 강조하다: | 헤링본 무늬 2중 헬리컬 기어 손잡이,28 모듈 헬링본 기어 손잡이,28개 모듈 헤링본 무늬 나선형 기어 |
||

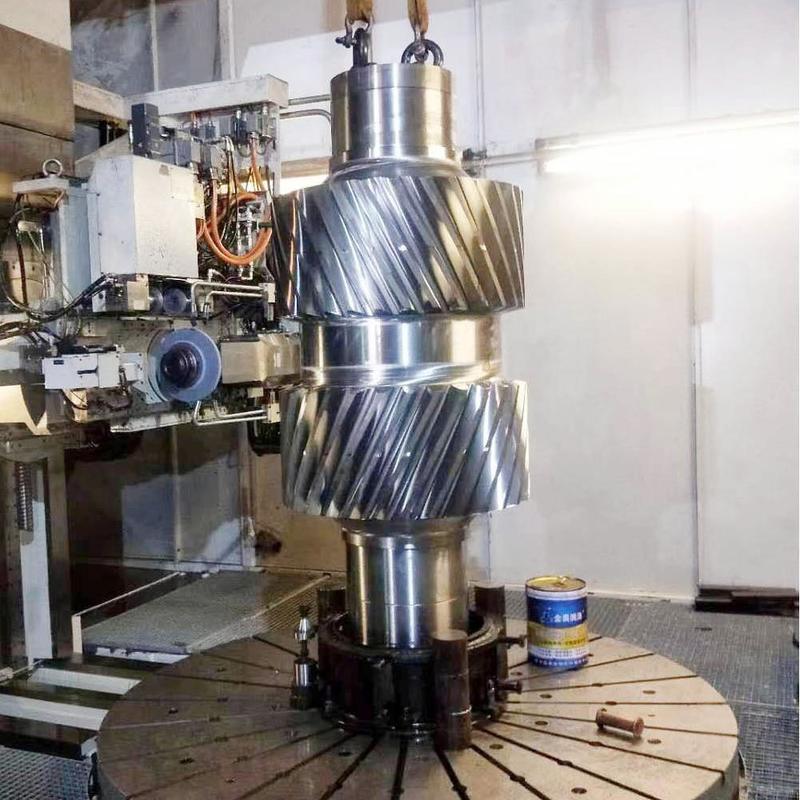

다양한 산업 응용 분야를 위한 맞춤형 28 모듈 이중 헬리컬 기어 샤프트
1) 이중 헬리컬 기어 설명
이중 헬리컬 기어는 특수한 유형의 헬리컬 기어입니다.
이빨은 기어 축에 대해 비스듬하게 비틀려 있으며 좌우 헬리컬 이빨이 모두 있습니다.
2) 이중 헬리컬 기어의 특징
이중 헬리컬 형태는 고유한 추력력을 균형 있게 유지합니다.
기어 세트는 동일한 헬릭스 각도를 가져야 합니다.
2) 이중 헬리컬 기어의 응용 분야
추력력을 제거해야 하는 중장비 산업. 기어박스
| 제품 | 이중 헬리컬 기어 |
| 맞춤 제작 | √ |
| 프로파일 유형 | 원통형 기어 |
| 제조 | 기어 밀링 |
| 기어 이빨 연삭 | √ |
| 모듈(M) | 맞춤 제작 |
| 이빨 수(Z) | 97 |
| 압력각(α) | 20° |
| 헬릭스 각(β) | 13° |
| 이빨 정확도 등급 | ISO 8-9 등급 |
| 열처리 | 담금질 및 템퍼링 |
| 표면 경도 | 260-300HB |
| 강철 코드 등급 비교 | |||||
| 중국/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
절단 밀링
열처리 연삭 검사
