| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | DB220083001 |
| 최소 주문 수량: | 1개 부분 |
| 가격: | $700/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 75 일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온 |
| 공급 능력: | 100개 부분 / 달 |
| 기어 프로파일: | 2중 헬리컬 기어 | 전면 폭: | 120 |
|---|---|---|---|
| 톱니 개수: | 58 | 제조업: | 기어 밀링 |
| 품질 등급: | ISO 8-9 | 열처리: | 표준화 |
| 강조하다: | AISI 4140 2중 헬리컬 기어,2중 헬리컬 기어를 정상화하기,강철 더블 핼리컬 기어를 만들기 |
||

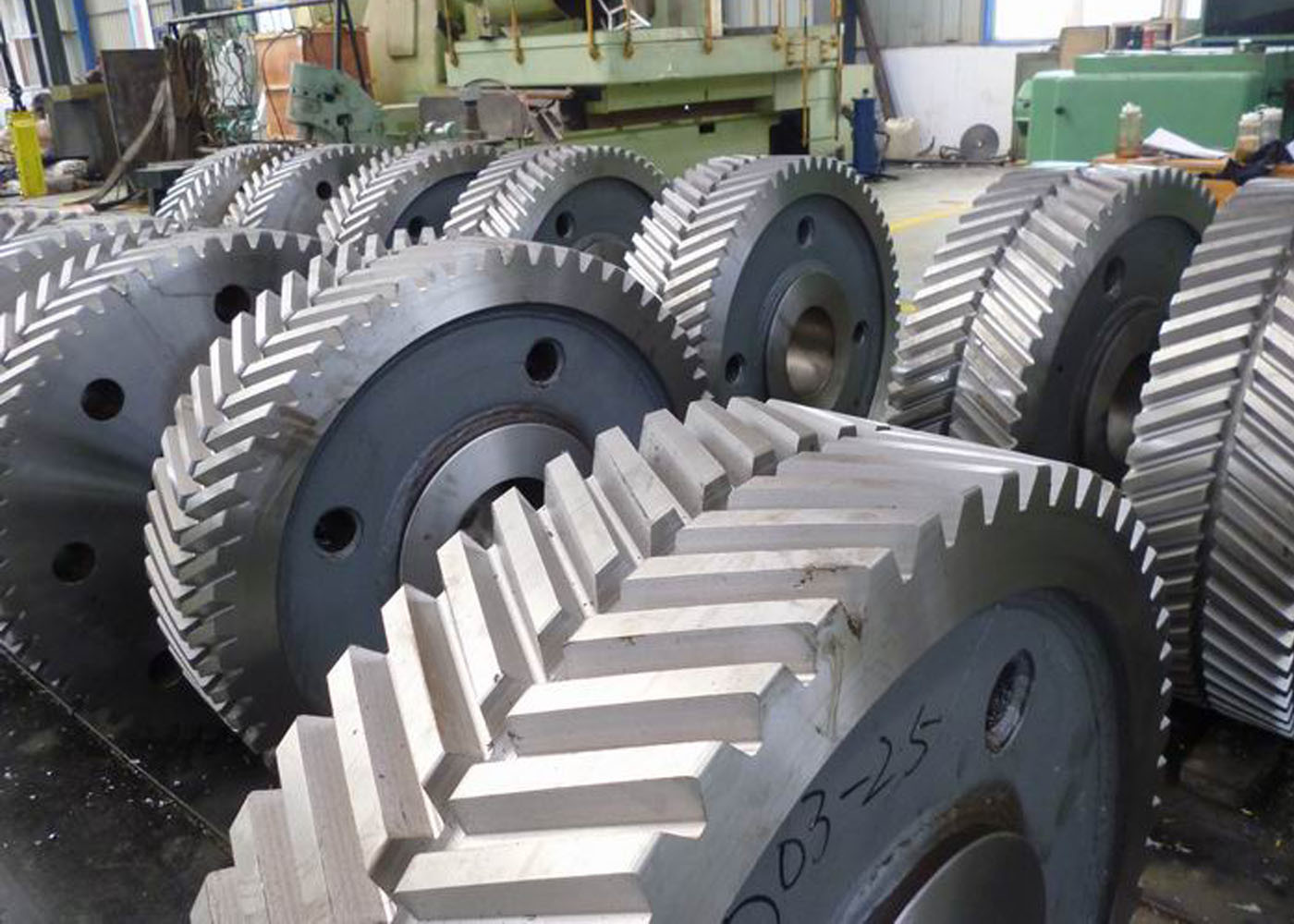

단조강 노멀라이징 AISI 4140 이중 헬리컬 기어-기어 휠
1) 이중 헬리컬 기어 설명
이중 헬리컬 기어는 동일한 축에 연결되고
반대 방향의 이빨을 가진 두 개의 동일한 기어로 구성됩니다(하나는 왼쪽 헬릭스를, 다른 하나는 오른쪽 헬릭스를 가짐).
2) 이중 헬리컬 기어의 특징
a) 이중 헬리컬 기어에서 발생하는 순 추진력은 0입니다.
b) 이중 헬리컬 기어는 더 큰 동력을 전달할 수 있습니다.
c) 높은 헬릭스 각도는 이중 헬리컬 기어에서 유리하게 사용할 수 있습니다.
d) 이중 헬리컬 기어는 더 높은 효율을 제공할 수 있습니다.
| 제품 | 이중 헬리컬 기어 |
| 맞춤 제작 | √ |
| 기어 프로파일 유형 | 원통형 기어 |
| 제조 | 기어 호빙 |
| 치면 연삭 | √ |
| 모듈(M) | 맞춤 제작 |
| 치수(Z) | 58 |
| 압력각(α) | 20° |
| 리드각 | 22° |
| 치수 정확도 등급 | ISO 8-9 등급 |
| 열처리 | 노멀라이징 |
| 표면 경도 | 260HB |
| 강철 코드 등급 비교 | |||||
| 중국/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
절단 밀링
열처리 연삭 검사
