| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | GS220805001 |
| 최소 주문 수량: | 5개 부분 |
| 가격: | $35.0/Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 60 일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 웨스턴 유니온, 전신환 |
| 공급 능력: | 300개 부분 / 달 |
| 소재: | 20CrNi2MoA | 브랜드: | OEM |
|---|---|---|---|
| 길이: | 32 밀리미터 | 제조 공정: | 기어 연삭 |
| 방향: | 오른손 | 티스 폭: | 25mm |
| 강조하다: | 나선형인 전송 기어축,오른손의 나선형인 기어축,오른손의 톱니 전달 기어축 |
||

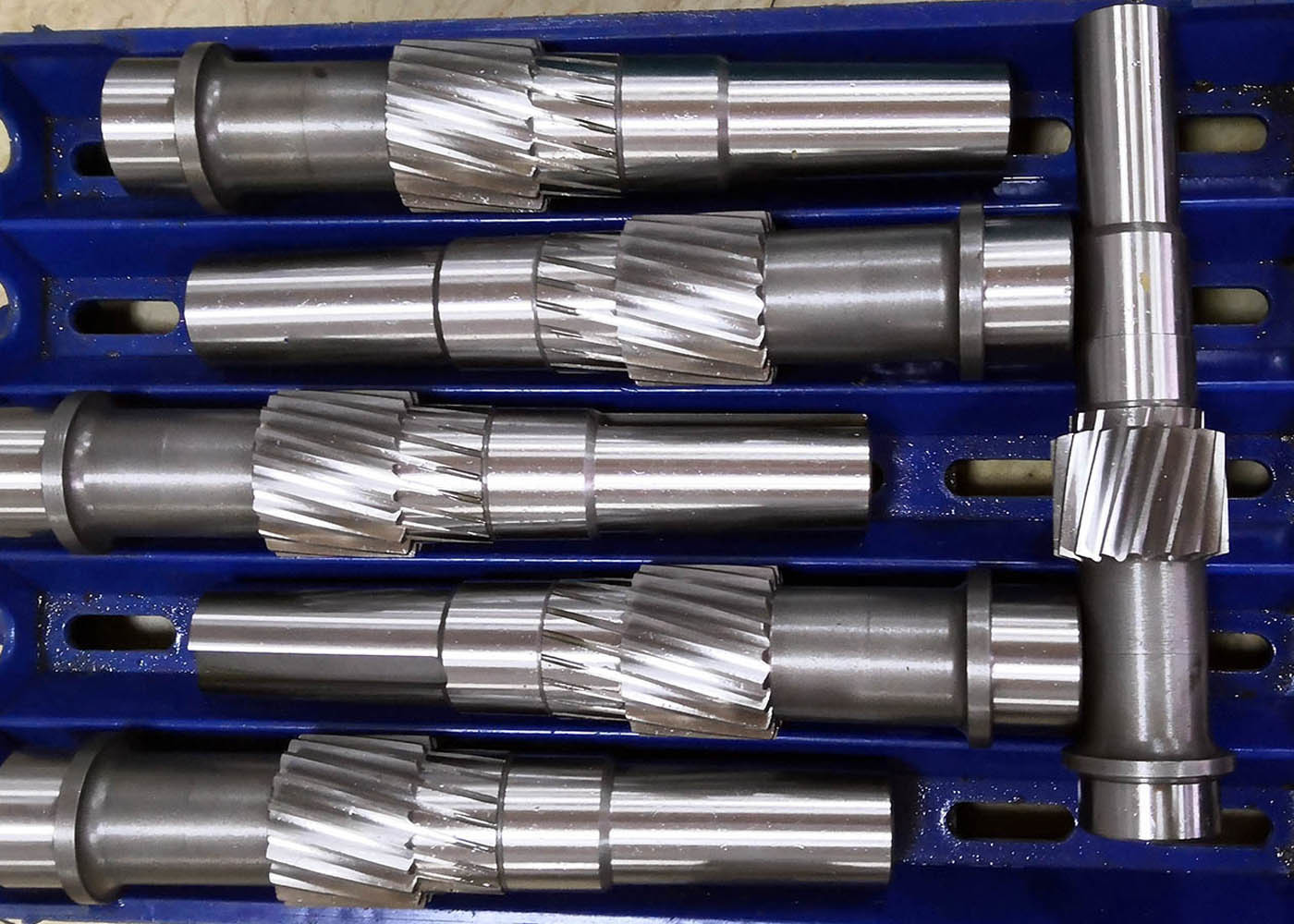

3 모듈 우측 핸드 피니언 헬리컬 기어 샤프트 (샤프트 장착 기어박스용)
1) 헬리컬 기어 설명
헬리컬 기어는 스퍼 기어의 이빨처럼 축에 평행하고 직선으로 절단되는 대신 축에 대해 각도로 절단된 이빨을 가지고 있습니다.
두 이빨 사이의 접촉선은 이빨에 평행하지 않고 기울어져 있습니다.
2) 헬리컬 기어 방향
a) 좌측 헬리컬 기어
b) 우측 헬리컬 기어
3) 헬리컬 기어 특징
a) 동등한 스퍼 기어에 비해 더 높은 강도를 가집니다.
b) 스퍼 기어에 비해 소음과 진동을 줄일 수 있습니다.
| 제품 | 헬리컬 기어 샤프트 |
| 맞춤 제작 | √ |
| 기어 프로파일 유형 | 원통 기어 |
| 기어이빨제조 | 기어 밀링/기어 호빙/기어 셰이핑 |
| 기어 이빨 연삭 | √ |
| 모듈 (M) | 3 |
| 이빨 수 (Z) | 17 |
| 압력각 (α) | 20° |
| 리드각 | 15° |
| 정밀도 등급 | ISO 6-7 등급 |
| 열처리 | 침탄 |
| 표면 경도 | 58-62HRC |
| 강철 코드 등급 비교 | |||||
| 중국/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
