| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | GS220805002 |
| 최소 주문 수량: | 5개 부분 |
| 가격: | $850.0/Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 60 일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 웨스턴 유니온, 전신환 |
| 공급 능력: | 300개 부분 / 달 |
| 재료: | 17CrNiMo6 | 모듈: | 16 |
|---|---|---|---|
| 피치: | 50.265 밀리미터 | 거칠기: | Ra0.8~Ra 1.6 |
| 방향: | 왼손 | 티스 폭: | 110 밀리미터 |
| 강조하다: | 나선형 피니언 손잡이를 부수는 기어,17CrNiMo6 강철 변속기 출력 샤프트,17CrNiMo6 강철 나선형 피니언 샤프트 |
||
1) 나선형 기어에 대한 기술
나선형 기어는 나선형 이와 원통 형 기어 장치입니다.
2) 나선형 기어의 방향
오른손과 왼손
3) 나선형 기어의 특징
나선형 기어는 스퍼 기어 보다 더 로드를 지닐 수 있습니다.
축 스러스트 힘은 나선형 형태에 의해 발생되었습니다.

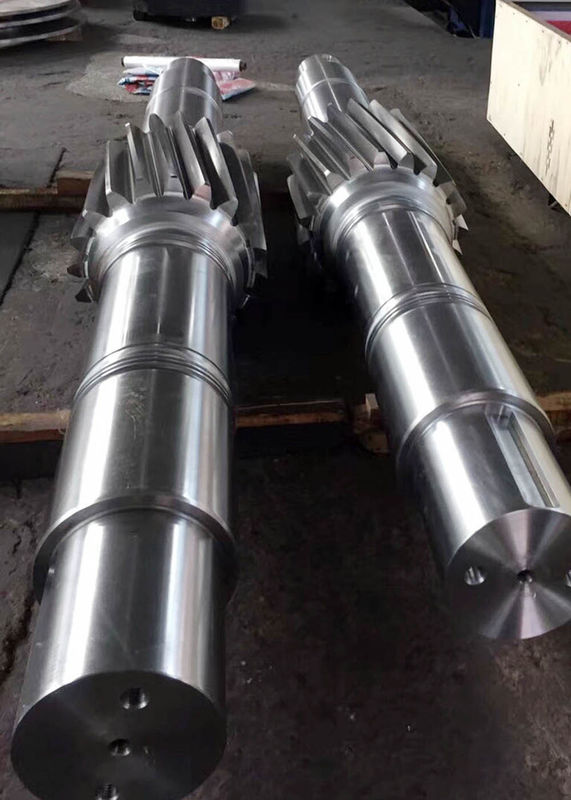

| 제품 | 왼손 나선형인 기어축 |
| 맞춤형 | √ |
| 기어 프로파일 유형 | 원통형 기어 |
| 기어 톱니 제작 | 기어 연삭 |
| 갈리는 기어 톱니 | √ |
| 모듈 (M) | 16 |
| 치수 (Z) | 17 |
| 압력각 (α) | 20' |
| 나사각 (β) | 25' |
| 이 정확도 급 | ISO 6-7 등급 |
| 열처리 | 침탄 |
| 표면 강도 | 58-62 로크웰C경도 |
| 강철 코드 등급 비교 | |||||
| 중국 / GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
