| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | GS220805003 |
| 최소 주문 수량: | 5개 부분 |
| 가격: | $850.0/Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 60 일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 웨스턴 유니온, 전신환 |
| 공급 능력: | 300개 부분 / 달 |
| 소재: | 17CrNiMo6 | 피치: | 37.699 |
|---|---|---|---|
| 나선 각도: | 23° | 품질 등급: | ISO 6 등급 |
| 티스 폭: | 120mm | 압력각: | 20' |
| 강조하다: | 주요 드라이브 전송 기어축,17CrNiMo6 강철 주요 구동 샤프트,12 모듈 전송 기어축 |
||

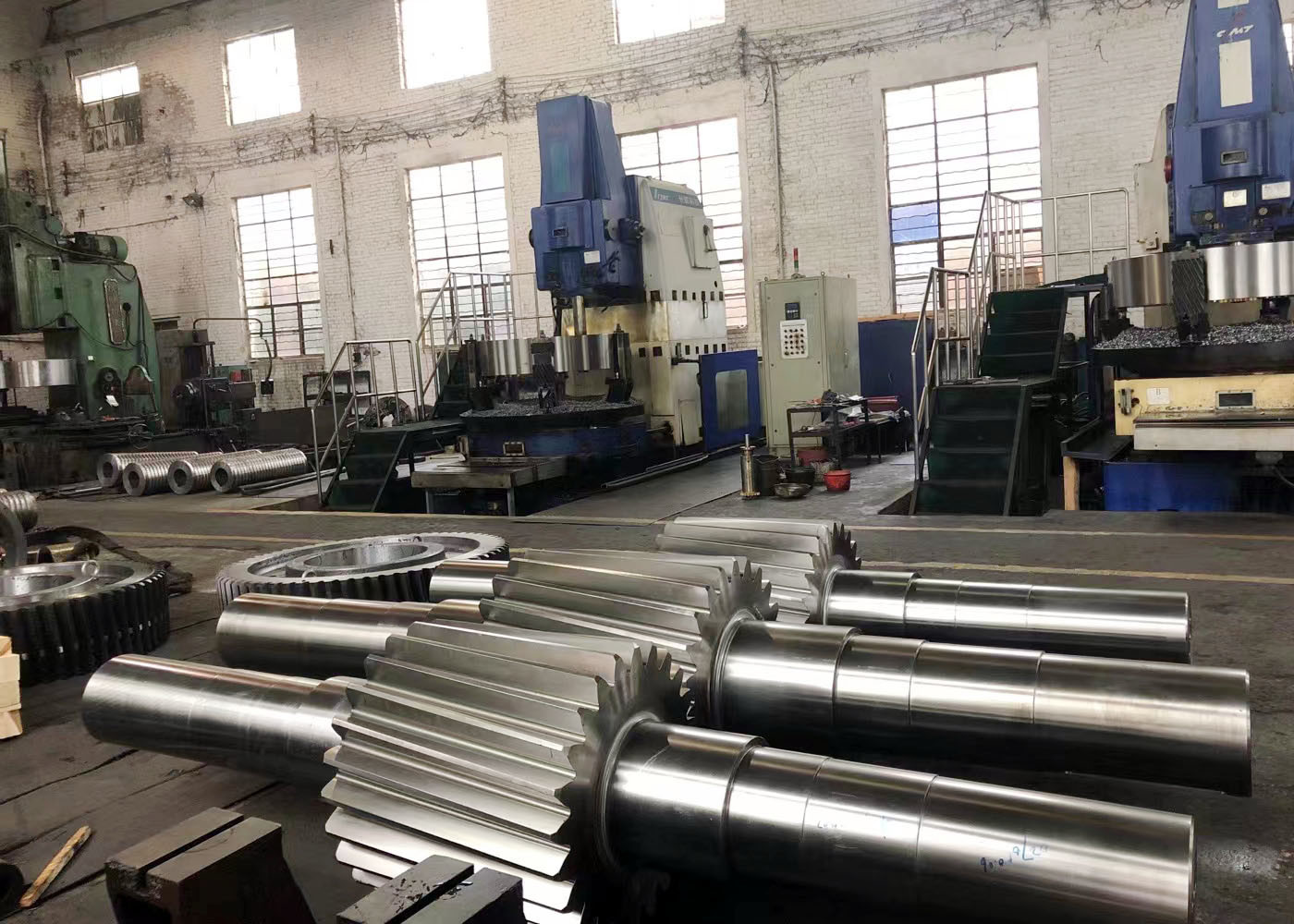

변속기 예비 부품 - 17CrNiMo6 강철 주동 스릴 기어 샤프트
1) 헬리컬 기어 샤프트의 특징
축 방향의 추진력을 생성하는 기구를 작동합니다.
2) 헬리컬 gear의 기본 기술 데이터
a) 모듈 (m): 모듈은 기구의 크기를 나타내는 단위입니다.
b) 이빨 수 ((z): 이빨 수
c) 참조 지름: 참조 지름 (d) = m×z
| 제품 | 좌측 나선 기어 샤프트 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 실린더 기어 |
| 기구치아제조업 | 기어 밀링 |
| 기어 치아 깎기 | √ |
| 모듈 (M) | 12 |
| 치아 수 (Z) | 23 |
| 압력 각 (α) | 20° |
| 납 각 | 30° |
| 정확도 수준 | ISO 6등급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
