| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | SS220080701 |
| 최소 주문 수량: | 5개 부분 |
| 가격: | $50.0/Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 55 일 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온, D/P (지급도 조건) |
| 공급 능력: | 1000개 부분 / 달 |
| 소재: | 20CrMnTi | 제조 공정: | 갈려 키를 다세요 |
|---|---|---|---|
| 단단함: | 58-62 로크웰C경도 | 스플라인 너비: | 10 |
| 팁 직경: | 85 | 최소 직경: | 78 |
| 강조하다: | 합금 강 20CrMnTi는 기어축에 키를 답니다,각 스플라인 기어축,합금 강철 20CrMnTi 기어 드라이브 샤프트 |
||

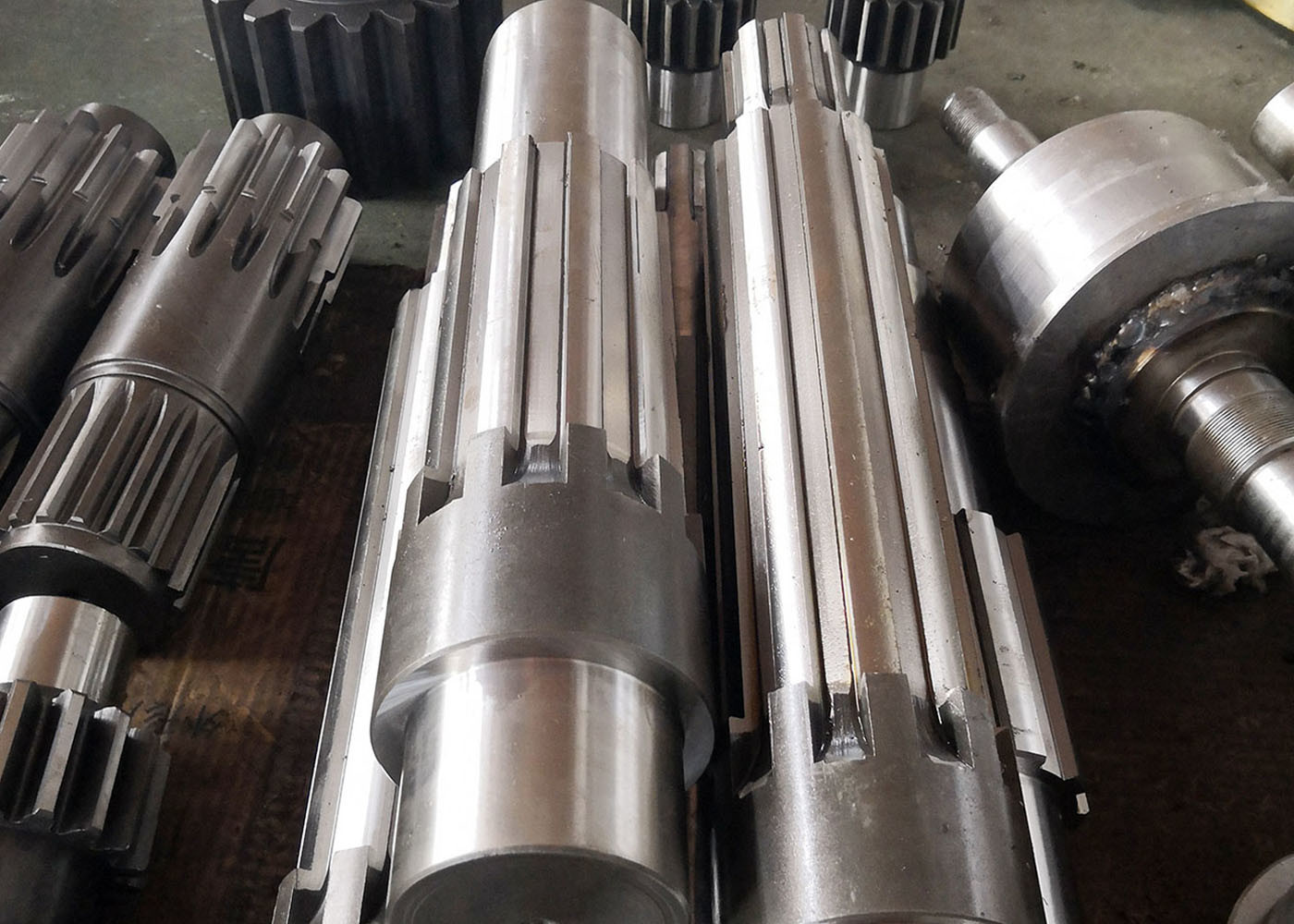

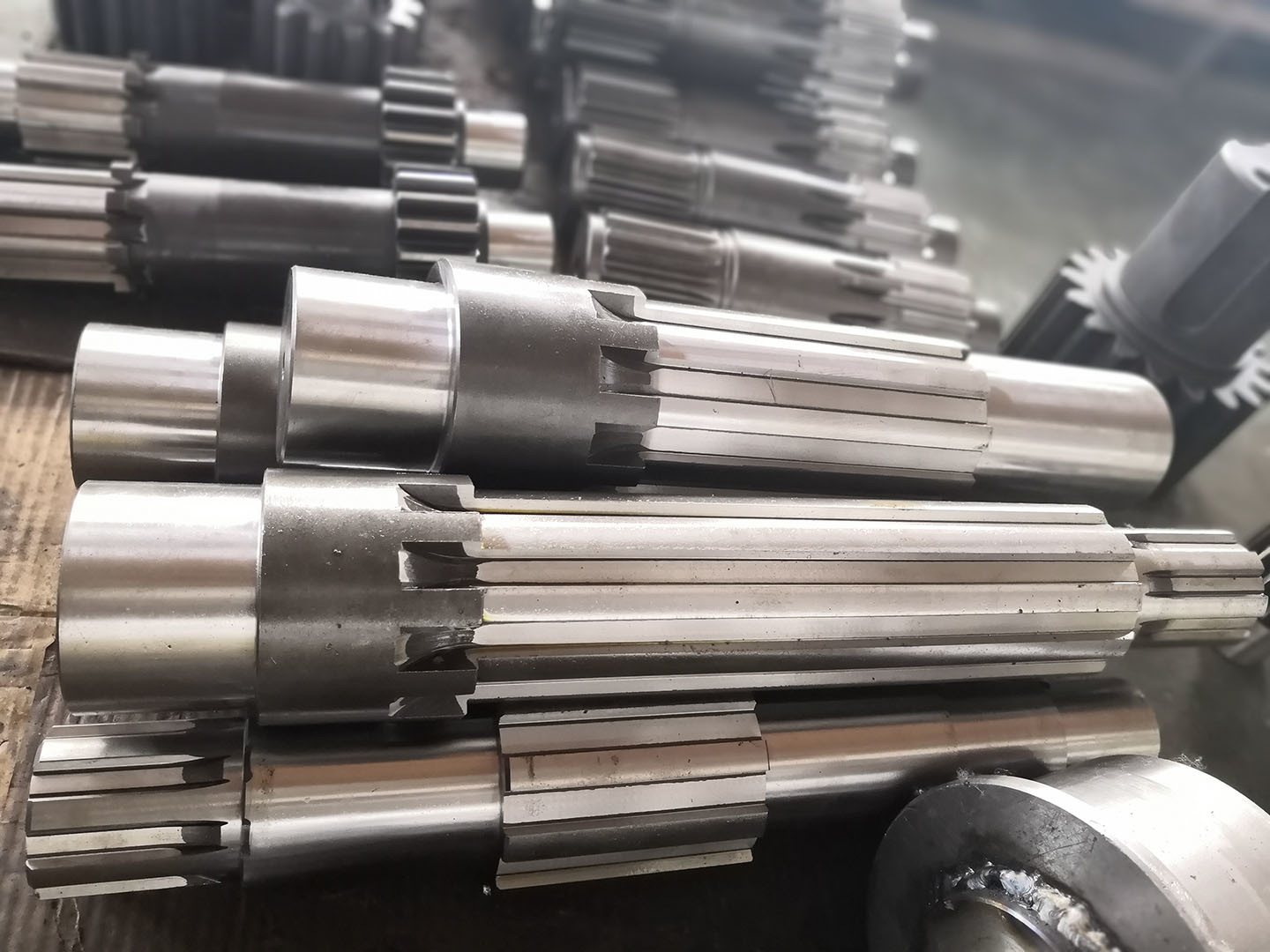

맞춤형 합금 강철 20CrMnTi 스프라인 썰기 병렬 스프라인 출력 샤프트
1) 스플라인 샤프트의 제조 가공
내부 및 외부의 두 가지 상호 보완적 인 유형의 스플라인이 있습니다. 외부 스플라인은 뚫어질 수 있습니다.
(예를 들어, 변속기를 만드는 기계에서), 밀링, 롤링, 밀링 또는 진압.
2) 스플라인 종류
a) 스플린을 포함
b) 평행 또는 직변 스플라인
c) 톱니 톱니.
3) 스플라인 샤프트의 응용
a) 차량의 드라이브 샤프트와 전력 취출은 토크와 회전을 전송하고 길이 변화를 허용하기 위해 스플라인을 사용합니다.
b)스플린은 자전거의 여러 곳에서 사용됩니다.
(c) 항공기 엔진은 프로펠러를 장착하는 스플린을 가질 수 있다.
| 제품 | 직사각형 스플라인 셰프트 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 스플라인 |
| 기어 치아 제조 | 스플라인 밀링/스플라인 밀링 |
| 기어 치아 깎기 | √ |
| 모듈 (M) | 관습 |
| 치아 수 (Z) | 관습 |
| 압력 각 (α) | 30° |
| 헬릭스 각 (β) | |
| 치아 정확도 | ISO 6-7 등급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
