| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | SS220080703 |
| 최소 주문 수량: | 5개 부분 |
| 가격: | $150.0/Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 55 일 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온, D/P (지급도 조건) |
| 공급 능력: | 1000개 부분 / 달 |
| 제조 공정: | 갈려 키를 다세요 | 단단함: | 58-62 로크웰C경도 |
|---|---|---|---|
| 경직성: | Ra1.6 | Cor 경도: | 32-37 HRC |
| 주요 지름: | 150 밀리미터 | 루트 직경: | 137 밀리미터 |
| 강조하다: | 주문 제작된 전송 스플라인 기어 손잡이,20Cr2Ni4 전송 출력 샤프트,20Cr2Ni4 스플라인 기어 손잡이 |
||

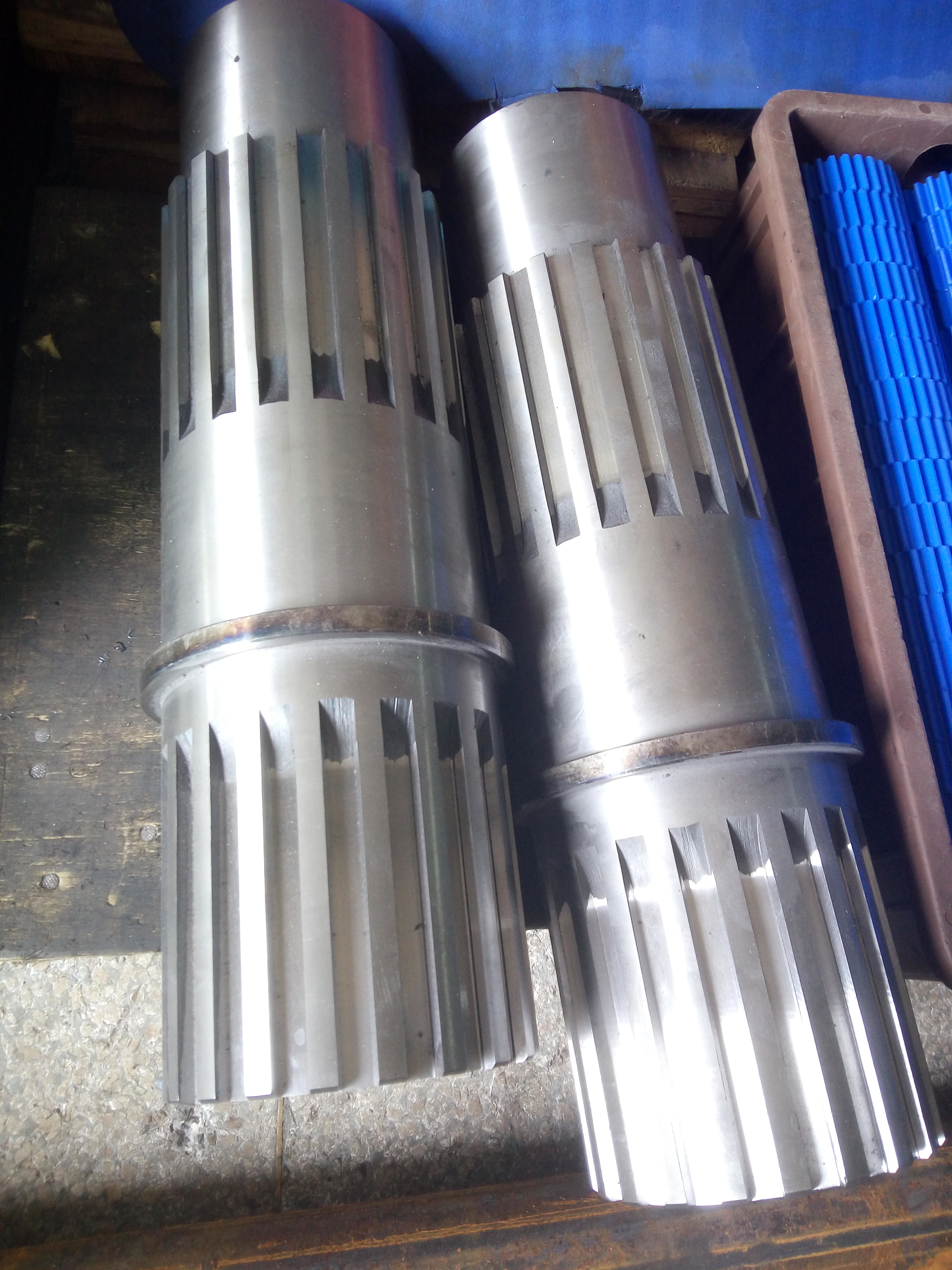

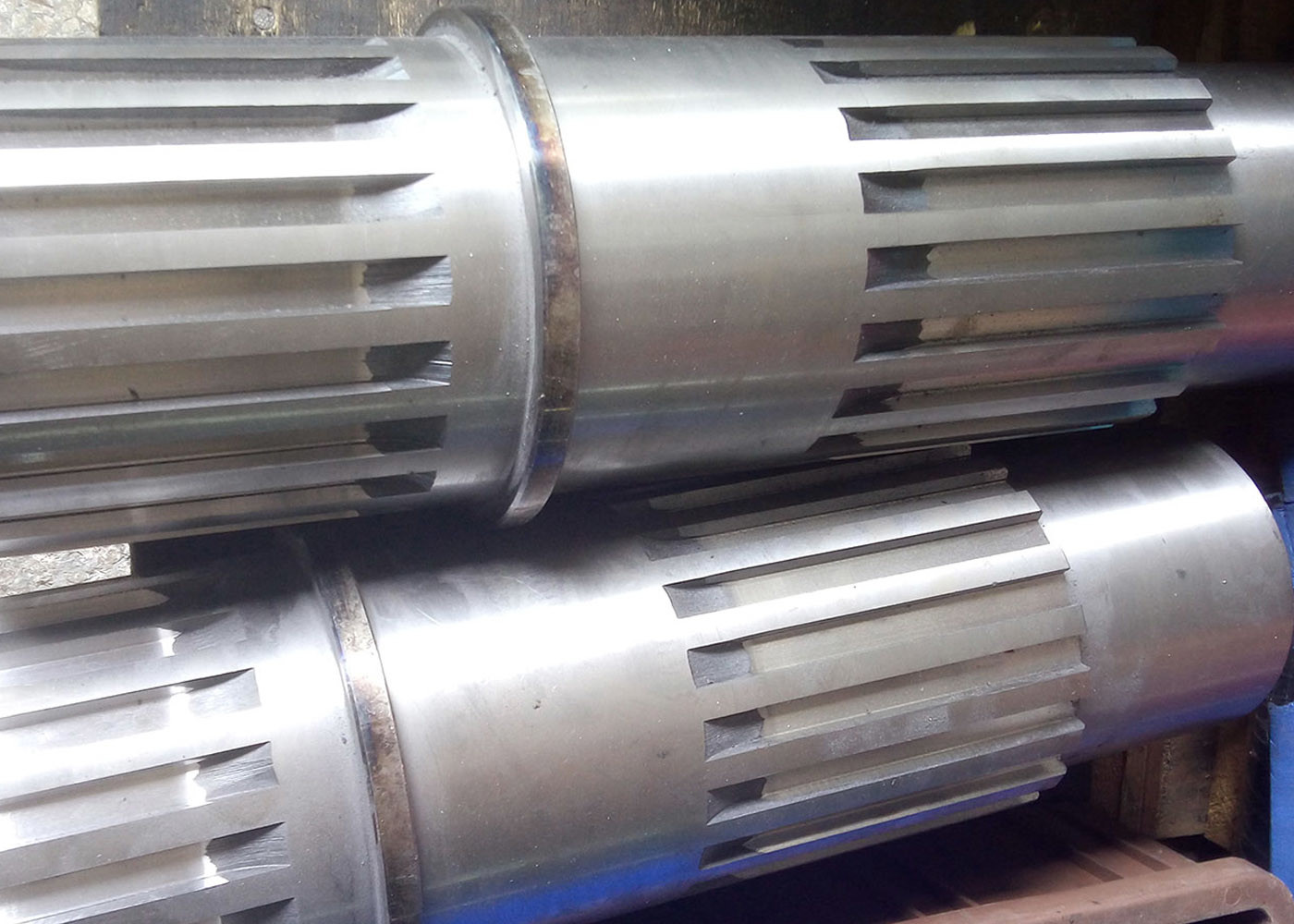

맞춤형 합금강 20Cr2Ni4 스프라인 맷 병렬 스프라인 출력 샤프트
1) 스플라인 샤프트의 설명
스플린 샤프트는 기계적 구성 내의 원소로서 토크를 전달하는 것을 목적으로 한다.
스플라인 샤프트는 여성 스플라인 부리와 결합하여 토크를 전달합니다.
또는 외부 방향에서의 움직임을 방해하는 다른 형태의 결합 부품
구성의 선형 경로 밖에서
2) 스플라인 셰프트의 특징
스플린과 기어 둘 다 토크를 전송하는 것을 목적으로하고 둘 다 외부 치아를 장착
짝짓기 구성 요소가 있는 장소
스플린 샤프트는 모든 치아 또는 굴레를 동시에 사용하여 토크를 전송하기 때문에 기어와 다릅니다.
반면, 변속기는 한 번에 하나의 치아를 사용하여 토크를 전달합니다.
3) 스플라인 샤프트의 종류
a) 평행 키 스플라인 (내용 및 외부)
b) 인볼루트 스플라인 (내부 및 외부)
(c) 왕관 스플린 (내부 및 외부)
d) 톱니질 (내부 및 외부)
| 제품 | 직사각형 스플라인 셰프트 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 스플라인 |
| 기어 치아 제조 | 스플라인 밀링/스플라인 밀링 |
| 기어 치아 깎기 | √ |
| 모듈 (M) | 관습 |
| 치아 수 (Z) | 관습 |
| 압력 각 (α) | 30° |
| 헬릭스 각 (β) | |
| 치아 정확도 | ISO 6-7 등급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
