| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | GG22081002 |
| 최소 주문 수량: | 1개 부분 |
| 가격: | $1500/ Piece |
| 포장 세부 사항: | 나무 상자 / 파볼이트 |
| 배달 시간: | 90 일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온 |
| 공급 능력: | 20개 부분 / 달 |
| 소재: | 주조 강 | 모듈: | 28 |
|---|---|---|---|
| 전면 폭: | 200MM | 생산 시간: | 90 일 |
| 외부 지름: | 4800mm | 피치: | 87.964mm |
| 강조하다: | 28개 모듈 주조 강 산업적 기어,로터리 드라이어 세멘르 공장 거스 기어,로터리 드라이어 산업적 기어 |
||

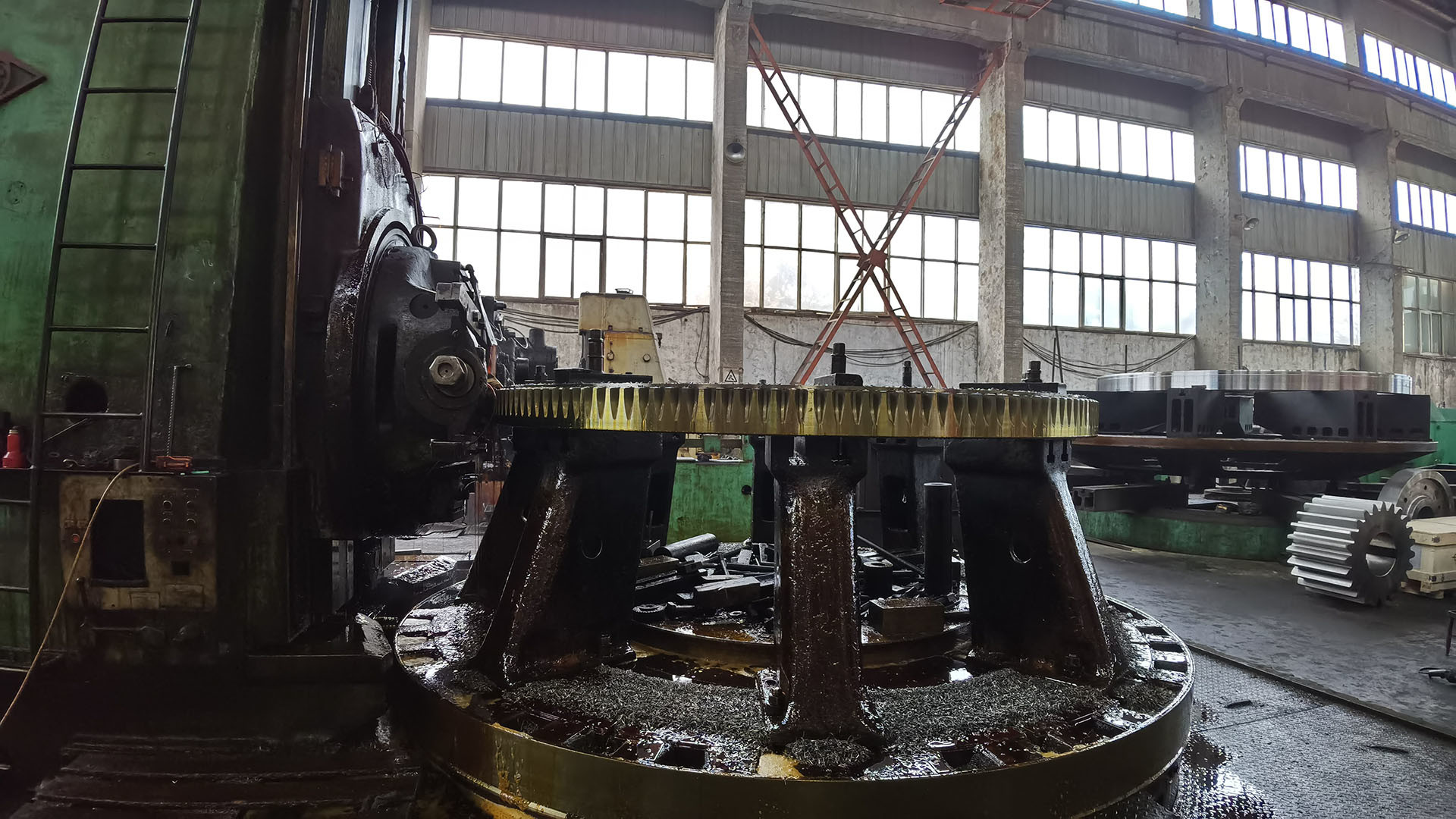

시멘트 산업의 수평 밀링용 28 모듈 발사 강철 둘레 기어
1) Girth Gear의 설명
전통적인 둘레 톱니바퀴는 일반적으로 2~4개의 세그먼트로 구성되어 있으며 가공을 위해 함께 조립됩니다.
이것은 생산, 취급 및 열처리를 위해 매우 크고 비싼 기계가 필요합니다.
또한, 부품의 크기는 주름 품질과 열처리 측면에서 단점을 초래합니다.
2) Girth Gear의 기술 데이터
8m까지의 둘레 기어 피치 지름 (더 큰 지름은 추가 논의 후에 사용할 수 있습니다)
최대 너비 450mm
최대 피치 라인 속도 6m/s
횡단구역 모듈 20, 25, 30
ISO 표준 6336에 따라 계산 (고의에 따라 AGMA)
| 제품 | 주름 기어 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 실린더식 기어 |
| 제조업 | 기어 프레싱/기어 호빙 |
| 치아 긁는 것 | √ |
| 모듈 (M) | 22 |
| 치아 수 (Z) | 관습 |
| 압력 각 (α) | 20° |
| 납 각 | 관습 |
| 치아 정확도 | ISO 8-9 등급 |
| 열처리 | 소화 및 완화 |
| 표면 경화 | 230-260 HB |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
