| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | DB22082202 |
| 최소 주문 수량: | 1개 부분 |
| 가격: | $700/ Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 75 일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온 |
| 공급 능력: | 100개 부분 / 달 |
| 일반 모듈: | 4 | 치아 아니요: | 43 |
|---|---|---|---|

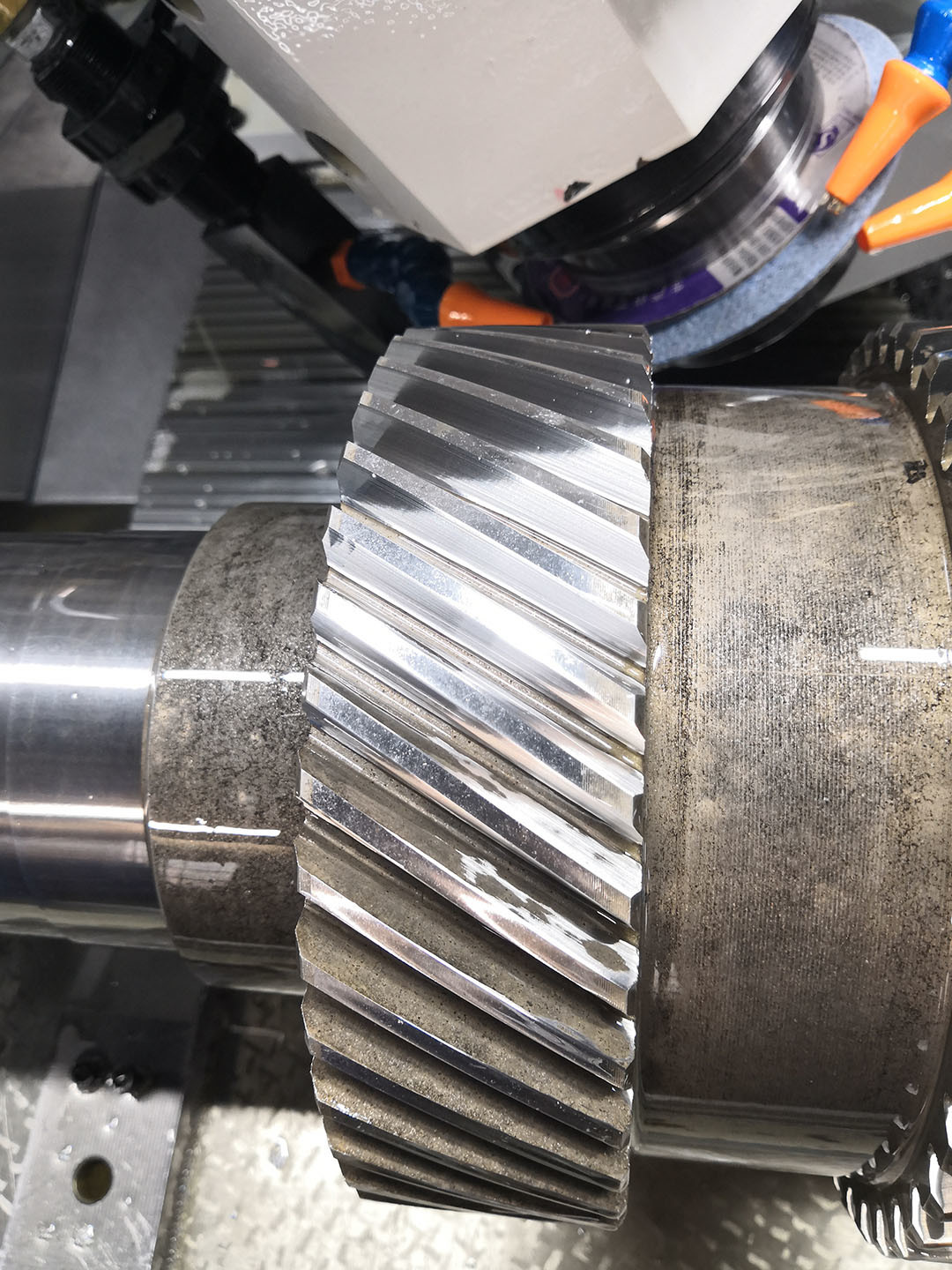

| 정확도 급: | ISO 7 | 제조 공정: | 기어 연삭 |
| 코어 경도: | 269-285HB | 전면 폭: | 55 |
| 강조하다: | 감속기 용 이중 헬리컬 기어,4 모듈 43T 이중 헬리컬 기어,4 모듈 43T 헤링본 기어 |
||

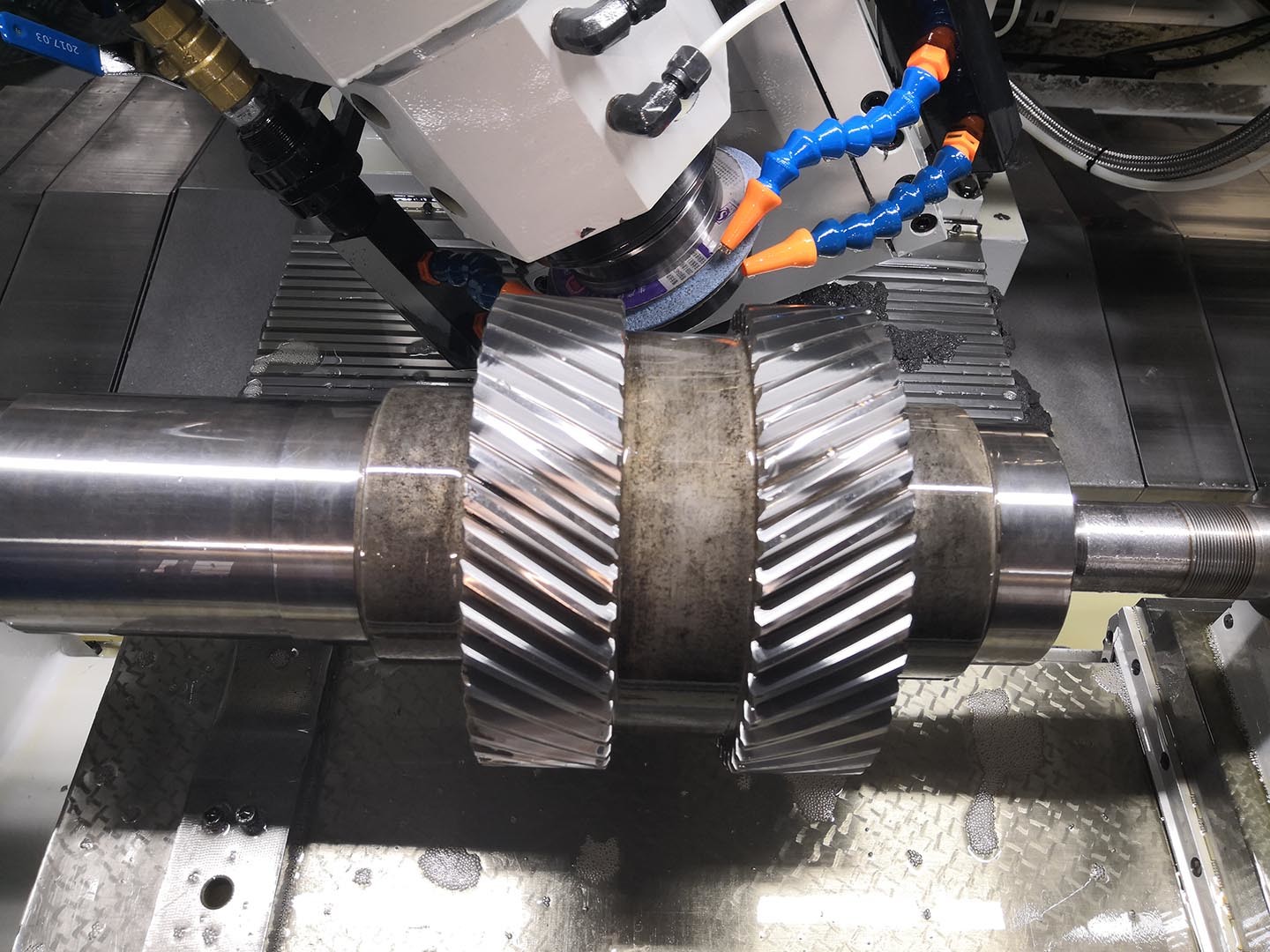

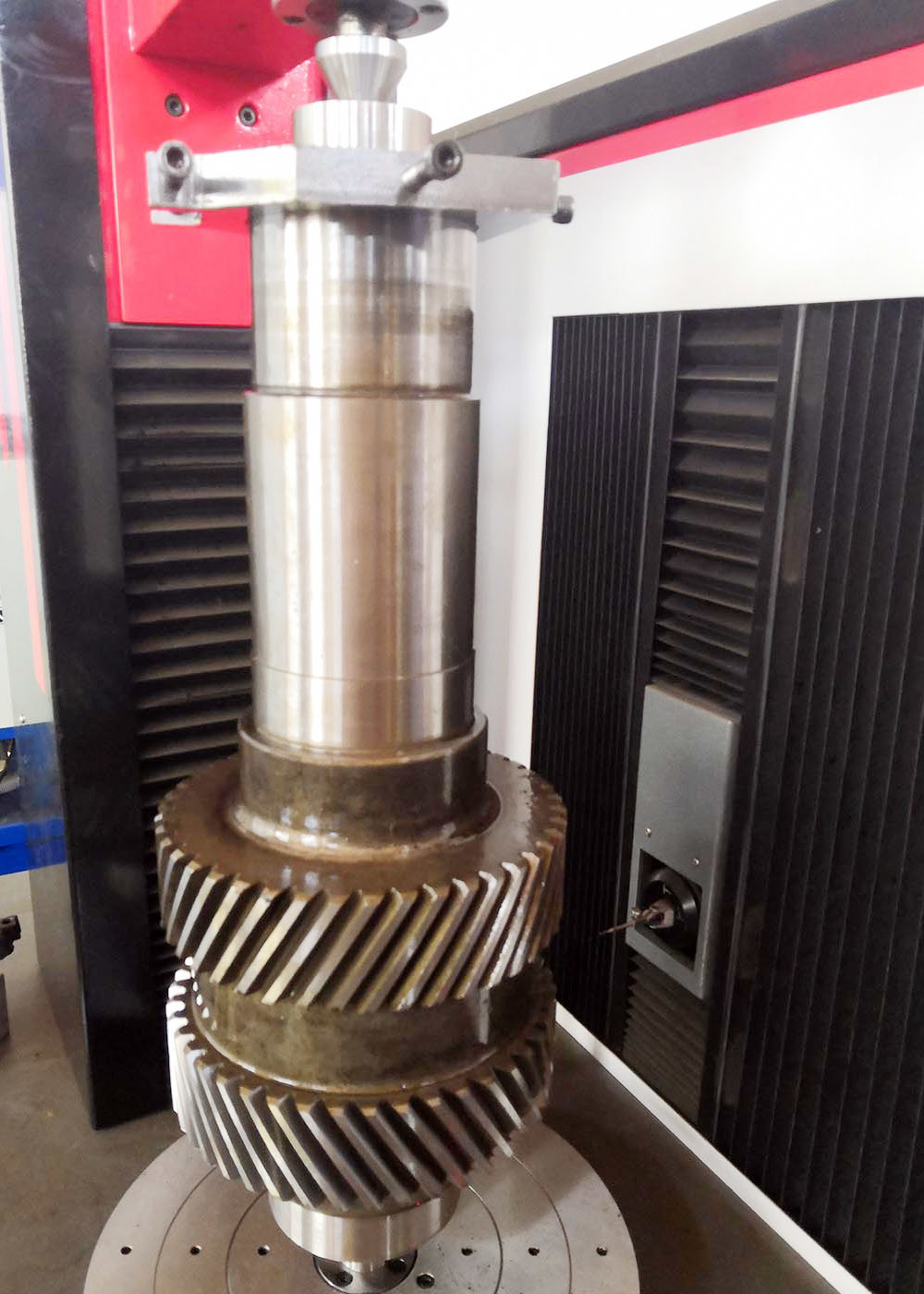

DIN 18CrNiMo7 스틸 4 모듈 43T 속도 감소기용 이중 나선 기어
1) 이중 헬릭스 기어 장치의 설명
이중 나선형 기어 는 같은 축에 연결된 두 개의 동일한 기어로 이루어져 있으며 반대 방향으로 연결된다.
하나는 왼쪽에 헬리스를 가지고 있고 다른 하나는 오른쪽에 헬리스를 가지고 있습니다.
2) 이중 헬리스 기어나이지의 특징
a) 이 두 배 나선형 기어에서 개발된 결과 추진력은 0이다.
b) 이중 나선형 기어 는 더 큰 전력을 전달 할 수 있습니다.
c) 높은 헬리스 각도는 이중 헬리컬 기어에서 유리하게 사용될 수 있습니다.
d) 이중 나선용 기어 는 더 높은 효율을 제공할 수 있다.
| 제품 | 이중 나선 기어 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 실린더 기어 |
| 기어 치아 제조 | 기어 호빙 |
| 기어 치아 깎기 | √ |
| 모듈 (M) | 주문제조 |
| 치아 수 (Z) | 43 |
| 압력 각 (α) | 20° |
| 헬릭스 각 (β) | 31° |
| 치아 정확도 | ISO 8-9 등급 |
| 열처리 | 소화 및 완화 |
| 표면 경화 | 260~300HB |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
