| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | SS220082301 |
| 최소 주문 수량: | 5개 부분 |
| 가격: | $150.0/Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 55 일 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온, D/P (지급도 조건) |
| 공급 능력: | 1000개 부분 / 달 |
| 제조 공정: | 갈려 키를 다세요 | 단단함: | 50-55 로크웰C경도 |
|---|---|---|---|
| 경직성: | Ra1.6 | Cor 경도: | 260-280 HB |
| 주요 지름: | 125 밀리미터 | 최소 직경: | 112 밀리미터 |
| 강조하다: | AISI 4140 스플라인 기어 손잡이,AISI 4140 강철 직선 스플라인 샤프트,곧은 측면 스플라인 기어 손잡이 |
||

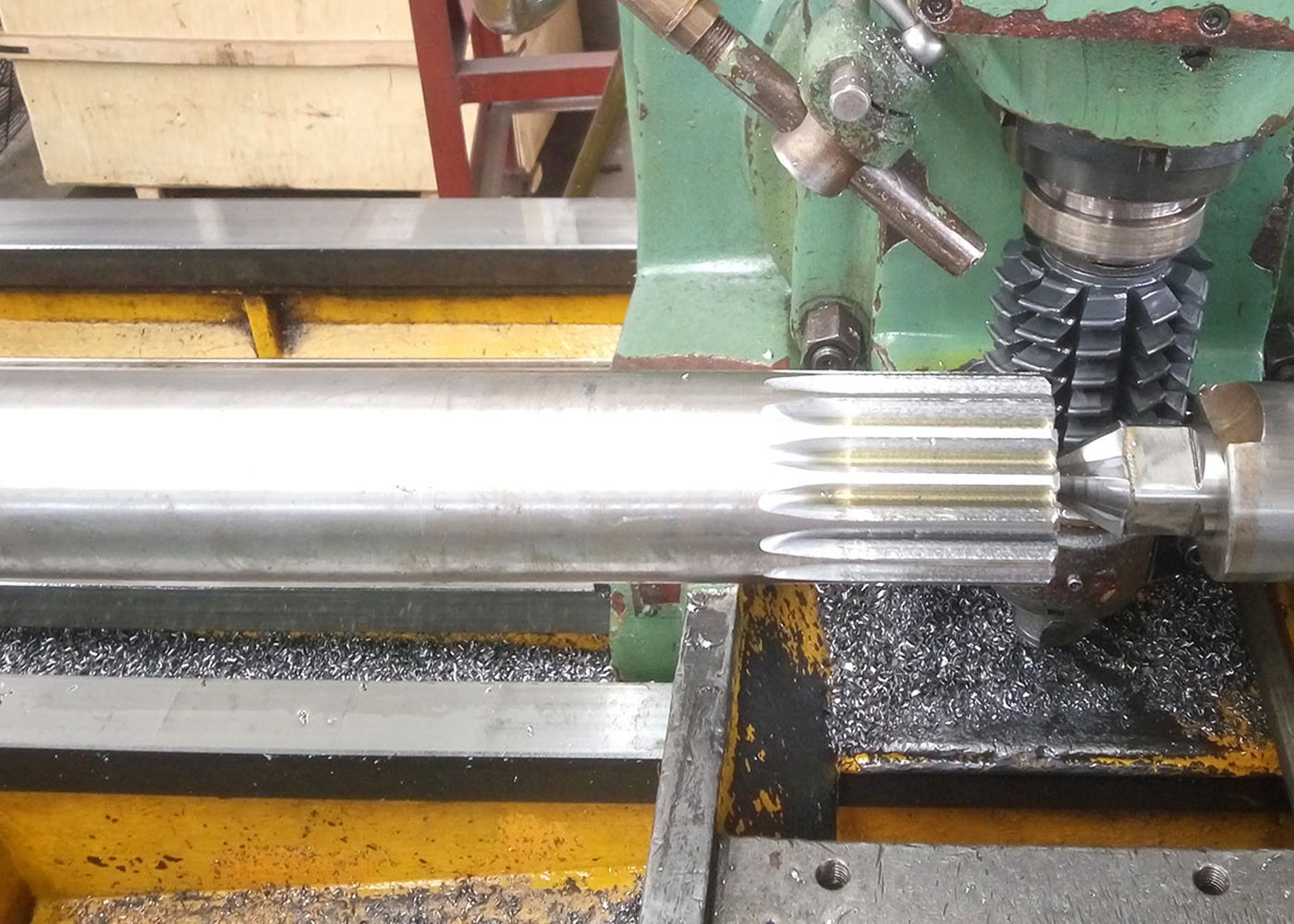

맞춤 제작 AISI 4140 강철 스프라인 썰기 직변 스프라인 샤프트
1) 스플라인 샤프트의 설명
스플라인 셰프트는 외부의 전체 길이를 따라 절단 깊은 구간, 또는 스플라인으로 특징입니다
소재. 그루브는 짝을 이루는 베어링, 구멍, 기어 또는 부싱에 맞게 되는 튀어나오는 키를 만듭니다.
더 전통적인 드라이브 샤프트와 비교했을 때 추가 된
굴곡은 반 회전 응용 프로그램에서 회전 저항을 제공합니다. 그들은 또한 토크를 전송하는 데 사용됩니다.
이 블로그에서 우리는 작업, 재료, 제조,
그리고 스핀 셰프의 사용도요.
| 제품 | 직사각형 스플라인 셰프트 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 스플라인 |
| 기어 치아 제조 | 스플라인 밀링/스플라인 밀링 |
| 기어 치아 깎기 | √ |
| 모듈 (M) | 관습 |
| 치아 수 (Z) | 관습 |
| 압력 각 (α) | 30° |
| 헬릭스 각 (β) | |
| 치아 정확도 | ISO 6-7 등급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
