| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | SS220082305 |
| 최소 주문 수량: | 5개 부분 |
| 가격: | $50.0/Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 55 일 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온, D/P (지급도 조건) |
| 공급 능력: | 1000개 부분 / 달 |
| 소재: | 42CrMo | 제조업: | 스플라인 호빙 |
|---|---|---|---|
| 단단함: | 28-300 HB | 스플라인 너비: | 18 |
| 팁 직경: | 450 | 최소 직경: | 427 |
| 강조하다: | 주요 드라이브 인벌류트 스플라인 샤프트,스플라인 호빙 복잡한 샤프트,인벌류트 스플라인 기어축 |
||

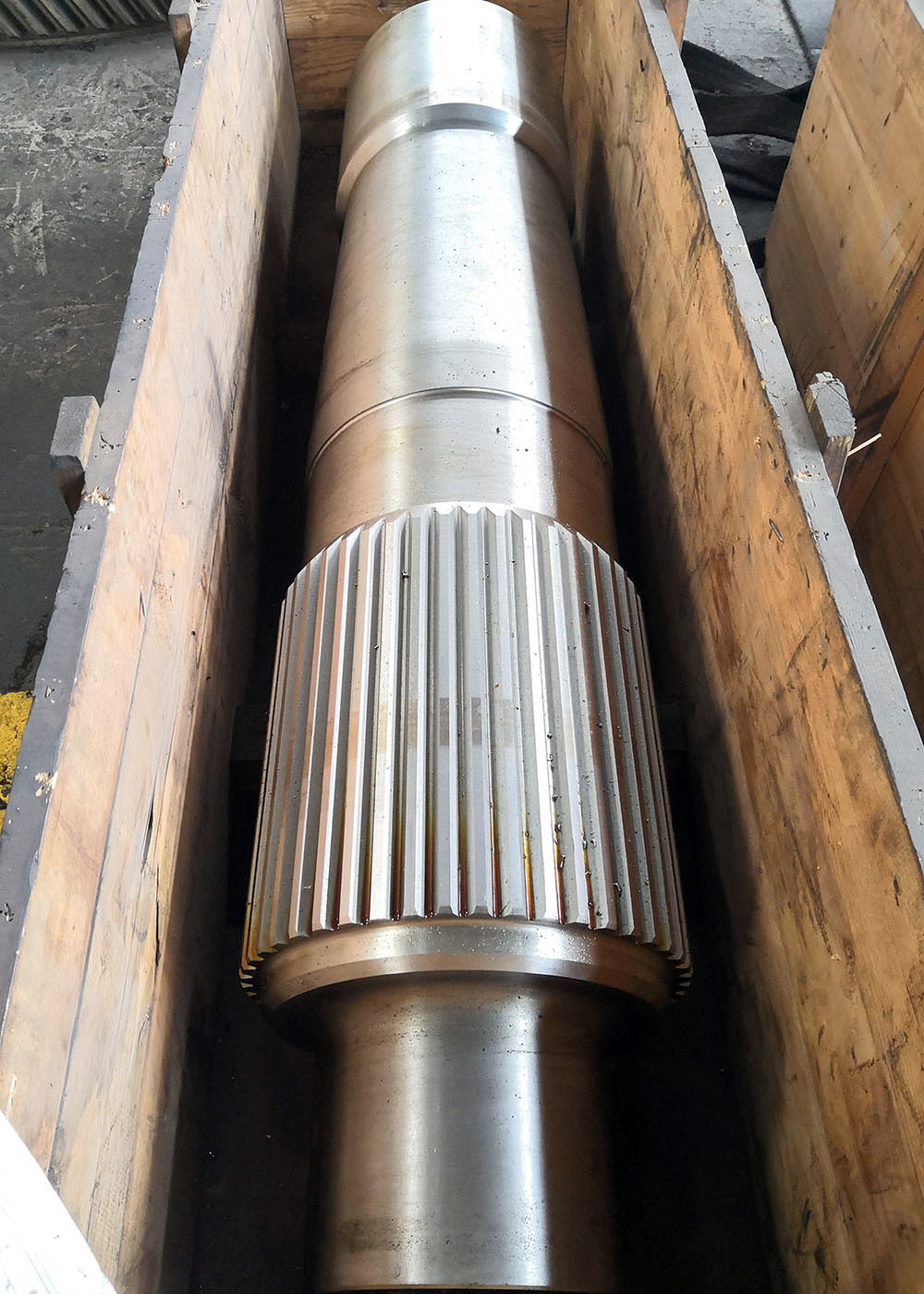

주요 드라이브 스플라인 호빙 광업용 스플라인 샤프
1) 에이지 에스트리아도 유형
스트라이드 바퀴는 모양, 공간 및 크기에 따라 다양한 디자인으로 제공됩니다.
엑셀과 연결된 부품의 구멍과 턱.
a) 에제 에스트리아도 de chaveta paralela
평행 잎자루로 뻗은 잎자루의 디자인은
축에 평행. 이 디자인은 부드러운 움직임을 필요로 하는 부하 지원 애플리케이션에 이상적입니다.
b) 에이지 에스트리아도 에벨반테
이 유형의 선형 축은 뿔 모양의 콩나와 빗판을 사용하여 축의 긴장을 감소시킵니다.
에반벤트 스트라이드는 일반적으로 고속 및 고전압 애플리케이션에서
미끄러짐 또는 미끄러짐을 줄일 수 있습니다.
| 제품 | 직사각형 스플라인 셰프트 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 스플라인 |
| 기어 치아 제조 | 스플라인 밀링/스플라인 밀링 |
| 기어 치아 깎기 | √ |
| 모듈 (M) | 관습 |
| 치아 수 (Z) | 관습 |
| 압력 각 (α) | 30° |
| 헬릭스 각 (β) | |
| 치아 정확도 | ISO 6-7 등급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
