| 원래 장소 | 중국 |
| 브랜드 이름 | YIZGEAR |
| 모델 번호 | HB22082302 |
| 속성 | 값 |
|---|---|
| 유형 | 원통형 기어 |
| 페이스 폭 | 120 |
| 경도 | 45-50 HRC |
| 헬릭스 각도 | 25° |
| 압력각 | 20° |
| 길이 | 2200mm |
헤링본 기어는 토크 기어박스, 해양 추진용 증기 터빈, 제철소의 롤러 샤프트에 사용됩니다. 이러한 구성 요소의 적절한 유지 관리는 작동 수명을 연장하고 최적의 성능을 보장합니다.
헤링본 기어의 추력 부재로 인해 최대 45°까지 높은 헬릭스 각도를 사용할 수 있습니다.

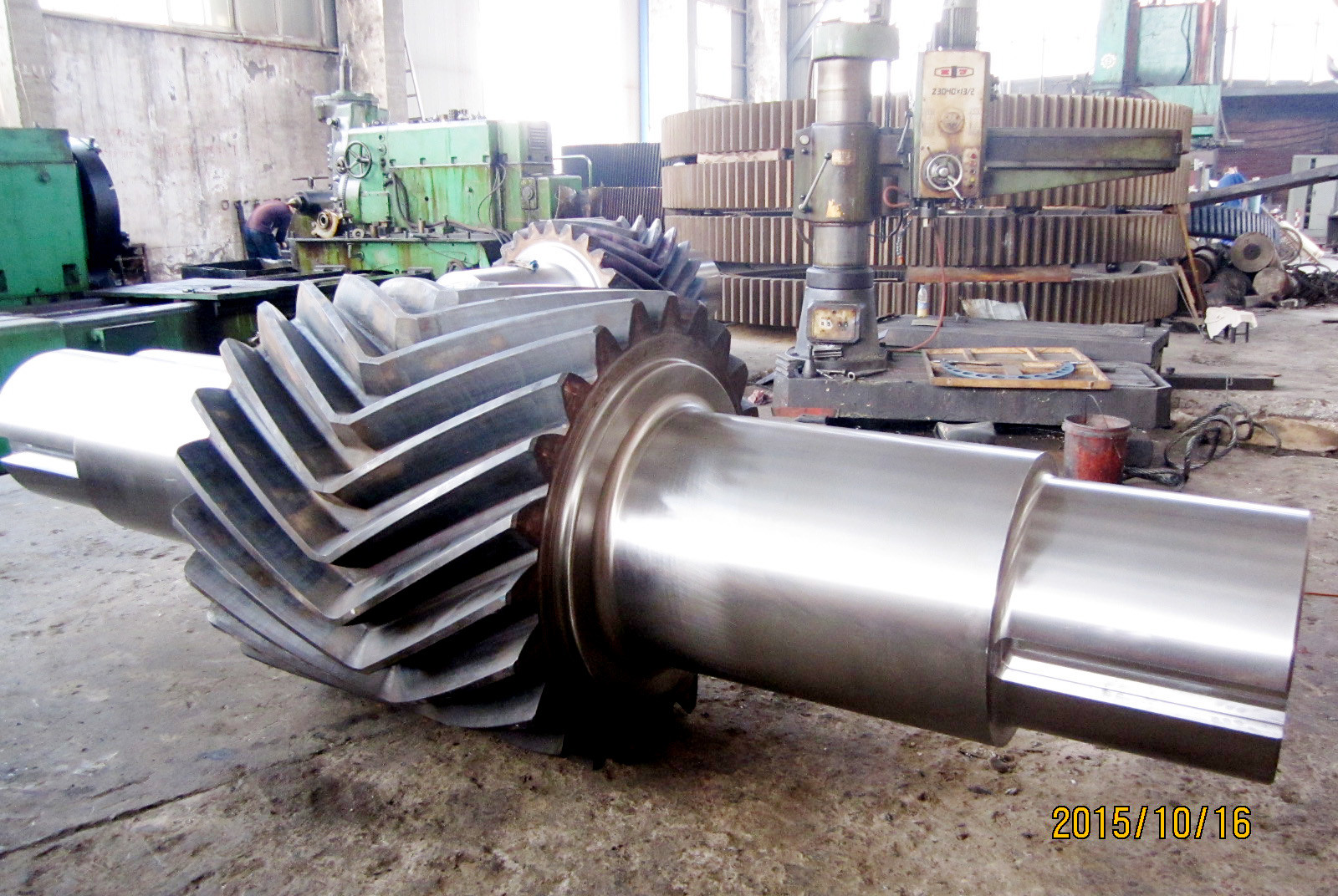

| 제품 | 헤링본 기어 |
|---|---|
| 맞춤 제작 | √ |
| 기어 프로파일 유형 | 헤링본 |
| 기어 이빨 제조 | 기어 밀링 |
| 기어 이빨 연삭 | Null |
| 모듈(M) | 10 |
| 이빨 수(Z) | 16 |
| 압력각(α) | 20° |
| 헬릭스 각(β) | 맞춤 |
| 이빨 정확도 등급 | ISO 8-9 등급 |
| 열처리 | 담금질 및 템퍼링 |
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/40XHMA | 4340 | SNCM439 | 40NiCrMo6/36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
