| 원래 장소 | 중국 |
| 브랜드 이름 | YIZGEAR |
| 모델 번호 | GG22082301 |

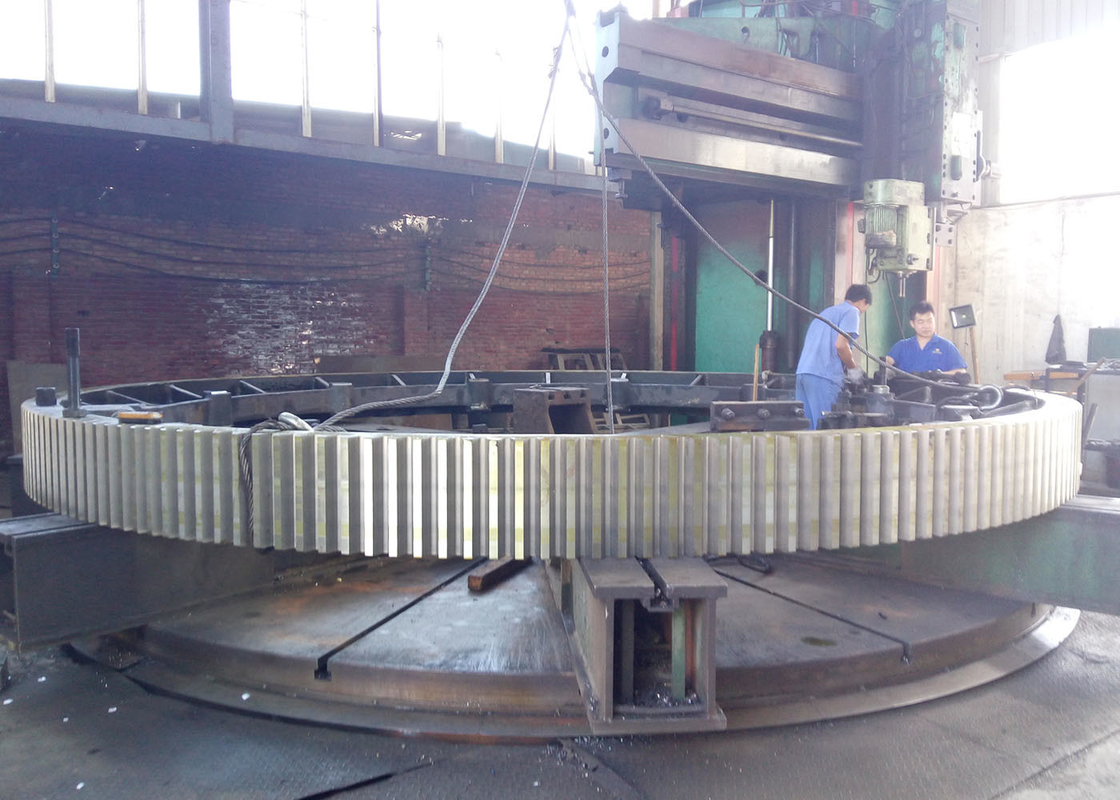

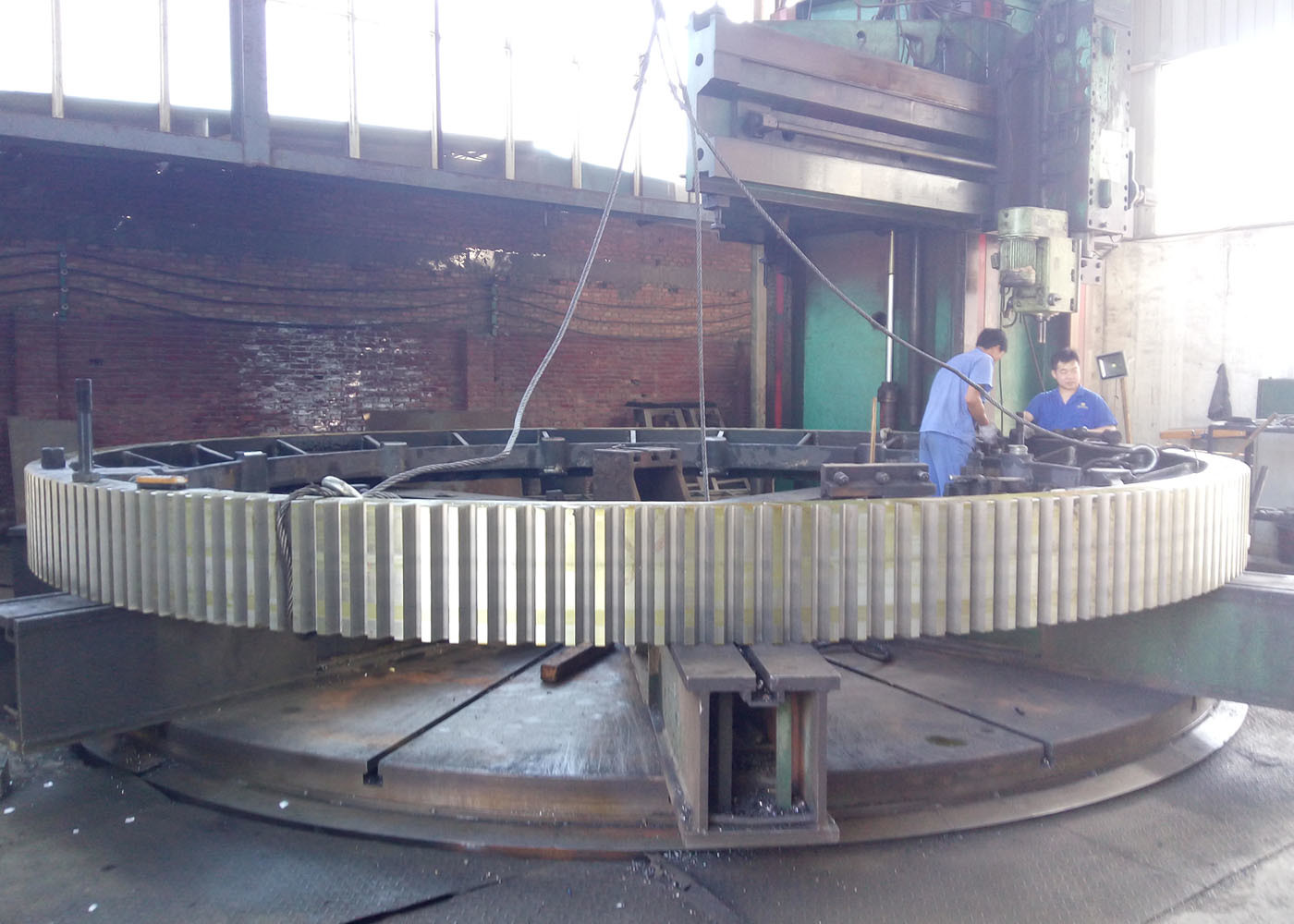

주사철 ZG42CrMo 송전 수레 변속기 22 모듈 둘레 변속기
1) Girth Gear의 설명
기어 (gear) 는 돌고 있는 원형 기계 부품으로 치아를 잘라 놓거나, 톱니바퀴 또는 기어바퀴의 경우,
치아 (동작이라고 불리는 치아) 는 토크와 속도를 전송 (변환) 하기 위해 다른 (환용성 있는) 치아 부분과 엮여 있다.
2) Girth Gear의 기술 데이터
소재: 도장철 또는 주사철
기어 호빙 또는 기어 프레싱
모듈
압력 각
헬릭스 각
| 제품 | 주름 기어 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 실린더식 기어 |
| 제조업 | 기어 프레싱/기어 호빙 |
| 치아 긁는 것 | √ |
| 모듈 (M) | 22 |
| 치아 수 (Z) | 관습 |
| 압력 각 (α) | 20° |
| 납 각 | 관습 |
| 치아 정확도 | ISO 8-9 등급 |
| 열처리 | 소화 및 완화 |
| 표면 경화 | 230-260 HB |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
