| 원래 장소 | 중국 |
| 브랜드 이름 | YIZGEAR |
| 모델 번호 | GG22082303 |

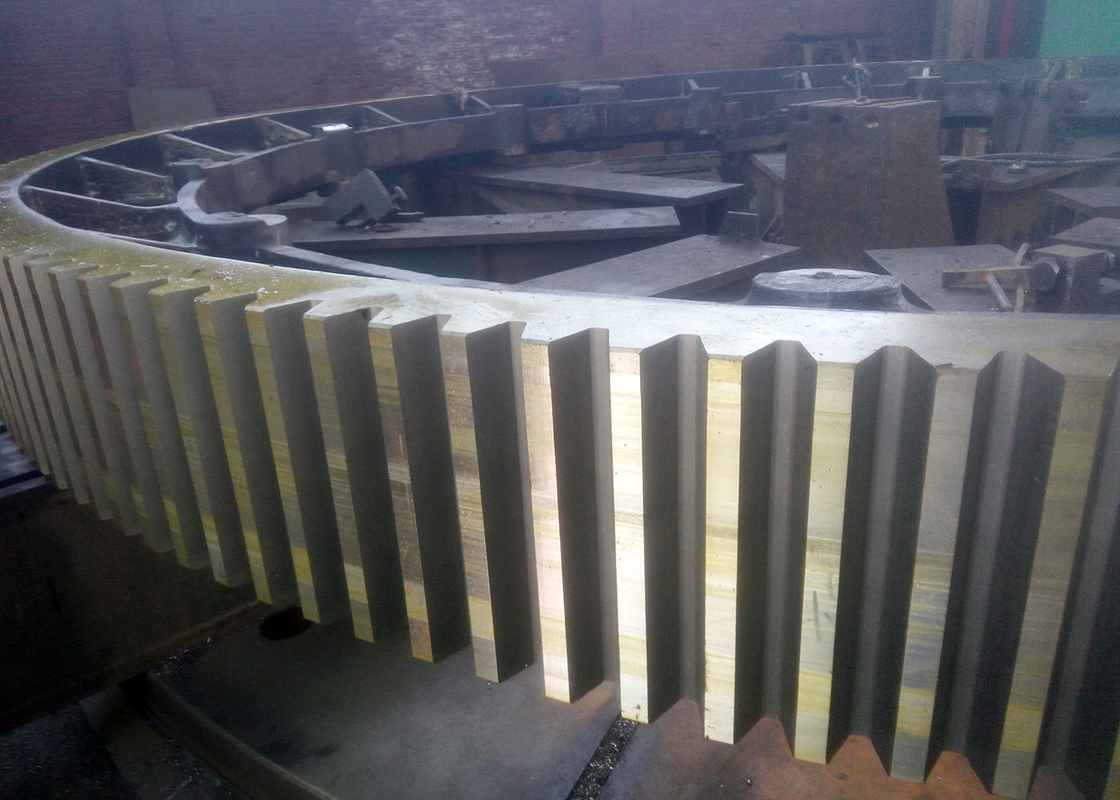

롤링 밀 공장용 맞춤형 변속기 부품 대형 기어 휠 및 피니언
1) 거스 기어의 적용
볼 및 연삭 밀, 가마 및 건조기는 모두 거스 기어로 작동하지만, 거스 기어는 단지 하나의 동력 전달 장치의 일부입니다.
전형적인 오픈 기어 배열에는 메인 모터, 속도 감소를 위한 중간 기어 유닛 및 피니언이 포함됩니다.
피니언은 거스 기어와 맞물립니다.
| 제품 | 거스 기어 |
| 맞춤 제작 | √ |
| 기어 프로파일 유형 | 원통 기어 |
| 제조 | 기어 밀링/기어 호빙 |
| 치형 연삭 | |
| 모듈(M) | 20 |
| 치수(Z) | 맞춤 |
| 압력각(α) | 20° |
| 리드각 | 맞춤 |
| 치형 정밀도 등급 | ISO 8-9 등급 |
| 열처리 | 담금질 및 템퍼링 |
| 표면 경도 | 230-260 HB |
| 강철 코드 등급 비교 | |||||
| 중국/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
