| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | HB22082302 |
| 최소 주문 수량: | 1개 세트 |
| 가격: | $1000/ Set |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 75 일 |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 50개 세트 / 달 |
| 종류: | 원통형 기어 | 전면 폭: | 120 |
|---|---|---|---|
| 단단함: | 260-280 HB | 나사각: | 25' |
| 압력각: | 20' | 팁 직경: | 1400 밀리미터 |
| 강조하다: | 40XHMA 헬링본 기어 손잡이,헬링본 기어는 16개 이를 샤프트로 밉니다,16 이 전송 샤프트 |
||

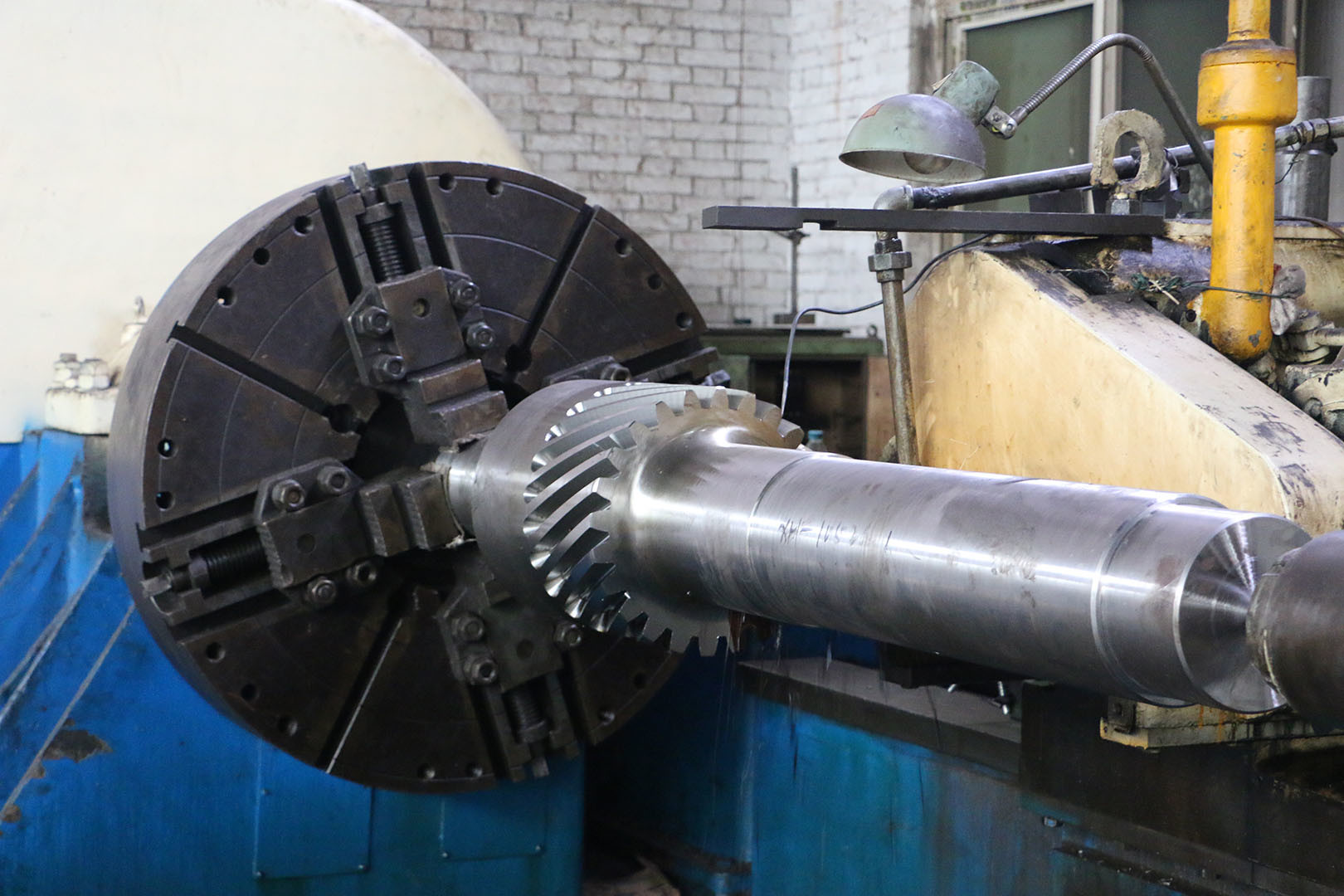

1) 헤링본 기어 샤프트의 설명
Herringbone Gear 전력 및 이동을 수행 할 수 있는 또는 그렇지 않을 수 있는 교차하지 않는 평행 축
각 그룹이 두 개의 반대 나선과 함께 중앙 구도를 가지고 있습니다. 두 나선 각은
이 기어에서 끝 추진력은 스스로 취소됩니다.
2) 헤링본 기어 샤프트의 응용
가장 일반적인 응용 프로그램은 전력 전송입니다. 그들은 효율적이고 높은
전력 전송 용량. 이것은 매우 사용되기 때문에 감소 된 펄싱을 제공합니다.
진압 및 폴리머화. 헤링본 기어는 주로 무거운 기계에 사용됩니다.
| 제품 | 헤링본 기어 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 헤링골 |
| 기어 치아 제조 | 기어 밀링 |
| 기어 치아 깎기 | 0 |
| 모듈 (M) | 10 |
| 치아 수 (Z) | 16 |
| 압력 각 (α) | 20° |
| 헬릭스 각 (β) | 관습 |
| 치아 정확도 | ISO 8-9 등급 |
| 열처리 | 소화 및 완화 |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
