| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | GS22082502 |
| 최소 주문 수량: | 5개 부분 |
| 가격: | $850.0/Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 60 일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 웨스턴 유니온, 전신환 |
| 공급 능력: | 300개 부분 / 달 |
| 소재: | 18crnimo7 | 기준 치수: | 16 |
|---|---|---|---|
| 나사각: | 22° | 정확성: | ISO 8 등급 |
| 팁 직경: | 410 | 압력각: | 20' |
| 강조하다: | 직각수제 전송 주축,AISI 4140 기어 박스 주축,AISI 4140 전송 주축 |
||

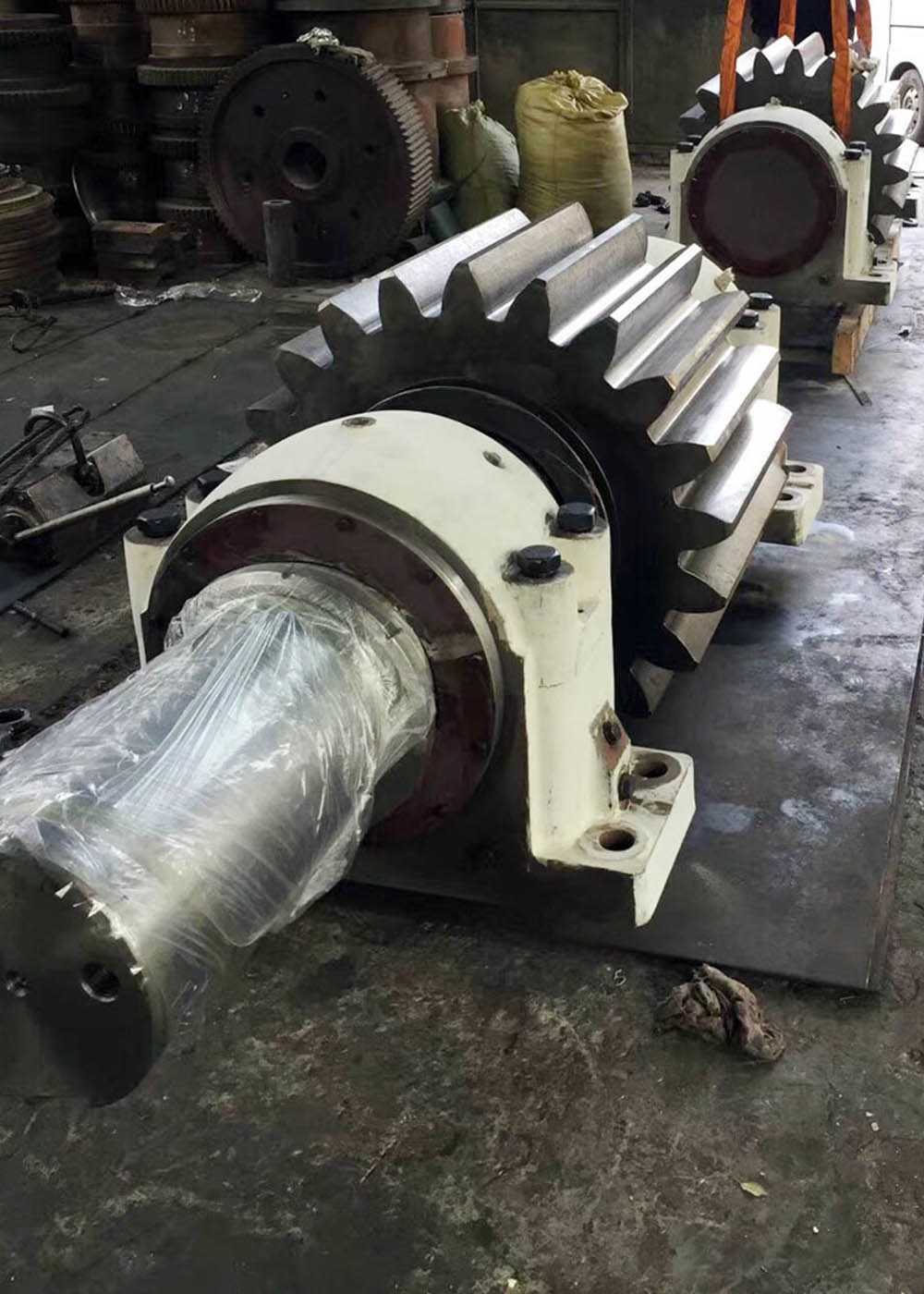

전송 예비 부품 AISI 4140 강철 스트레이트 스퍼 기어 드라이브 샤프트
1) 기어 샤프트 설명
기어 샤프트는 하나의 기어가 다른 기어와 맞물려 회전하도록 하며 기어 톱니를 포함합니다. 샤프트에 통합되어 있습니다.
각 끝에 기어 프로파일이 있는 기어 샤프트는 교차 샤프트 기어라고 합니다.
2) 기어와 샤프트의 차이점
기어에서 구동 샤프트의 톱니는 내부 또는 외부에 배치될 수 있습니다.
기어의 맞물림은 또한 한 번에 하나의 톱니만 사용하며, 스플라인의 경우처럼 모든 톱니를 한 번에 사용하지 않습니다.
스플라인 샤프트는 사각 또는 삼각 스플라인과 함께 제공될 수 있으며, 기어의 톱니는 곡선을 가질 수 있습니다.
| 제품 | 좌향 헬리컬 기어 샤프트 |
| 맞춤 제작 | √ |
| 기어 프로파일 유형 | 원통형 기어 |
| 기어톱니제조 | 기어 연삭 |
| 기어 톱니 연삭 | √ |
| 모듈 (M) | 16 |
| 톱니 수 (Z) | 22 |
| 압력각 (α) | 20° |
| 리드각 | 22° |
| 정밀도 등급 | ISO 8 등급 |
| 열처리 | 침탄 |
| 표면 경도 | 45-50 HRC |
| 강철 코드 등급 비교 | |||||
| 중국/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
