| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | GS22082601 |
| 최소 주문 수량: | 5개 부분 |
| 가격: | $850.0/Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 60 일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 웨스턴 유니온, 전신환 |
| 공급 능력: | 300개 부분 / 달 |
| 소재: | 20crnimoa | 기준 치수: | 4 |
|---|---|---|---|
| 나선 각도: | 18' | 치아 정확도: | ISO 6 등급 |
| 길이: | 2000 밀리미터 | 압력각: | 20' |
| 강조하다: | 나선형인 기어축 14 모듈,18 도 직각 구동축,직각 나선형 기어 손잡이 |
||

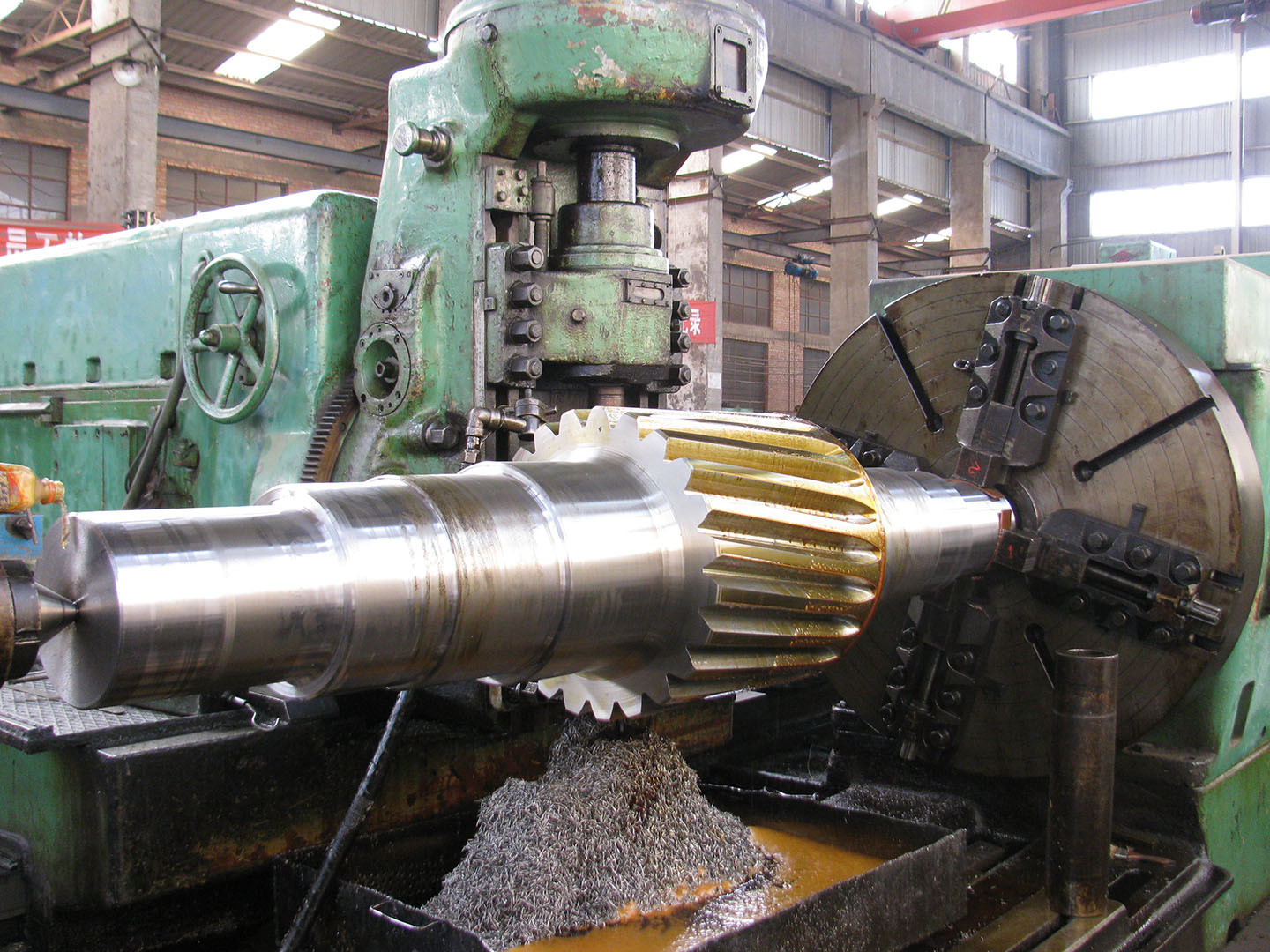

변속기 예비 부품 - 14 모듈 우측 메인 드라이브 헬리컬 기어 샤프트
1) 헬리컬 기어의 특징
헬리컬 기어는 스퍼 기어에 적합하지만 평행하지 않은 샤프트를 가진 응용 분야에서 종종 기본 선택입니다.
또한 고속 또는 고부하가 필요한 응용 분야에도 사용됩니다.
부하 또는 속도에 관계없이 일반적으로 스퍼 기어보다 부드럽고 조용한 작동을 제공합니다.
더 부드러운 움직임, 더 높은 속도 능력 및 소음 감소 외에도 또 다른 장점은
헬리컬 기어가 스퍼 기어보다 제공하는 것은 평행 또는 비평행(교차) 샤프트와 함께 사용할 수 있다는 것입니다.
평행 샤프트가 있는 헬리컬 기어는 동일한 헬릭스 각도를 필요로 하지만 반대 방향(예: 오른쪽 이빨 대 왼쪽 이빨)을 가집니다.
| 제품 | 좌측 헬리컬 기어 샤프트 |
| 맞춤 제작 | √ |
| 기어 프로파일 유형 | 원통형 기어 |
| 기어이빨제조 | 기어 연삭 |
| 기어 이빨 연삭 | √ |
| 모듈(M) | 14 |
| 이빨 수(Z) | 17 |
| 압력각(α) | 20° |
| 리드각 | 18° |
| 정밀도 등급 | ISO 6 등급 |
| 열처리 | 침탄 |
| 표면 경도 | 58-62HRC |
| 강철 코드 등급 비교 | |||||
| 중국/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
