| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | YIZGEAR |
| 모델 번호: | SS220082602 |
| 최소 주문 수량: | 5개 부분 |
| 가격: | $50.0/Piece |
| 포장 세부 사항: | 합판 나무상자 |
| 배달 시간: | 55 일 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온, D/P (지급도 조건) |
| 공급 능력: | 1000개 부분 / 달 |
| 소재: | 20CrMnTi | 제조업: | 스플라인 그라운드 |
|---|---|---|---|
| 단단함: | 58-62 로크웰C경도 | 모듈: | 1.5 |
| 아니오 이에 키를 다세요: | 11 | 열처리: | 시멘트 |
| 강조하다: | DIN 5480 스퍼 피니언 샤프트,지상 인벌류트 스플라인 입력 축,20CrMnTi 인벌류트 스플라인 입력 축 |
||

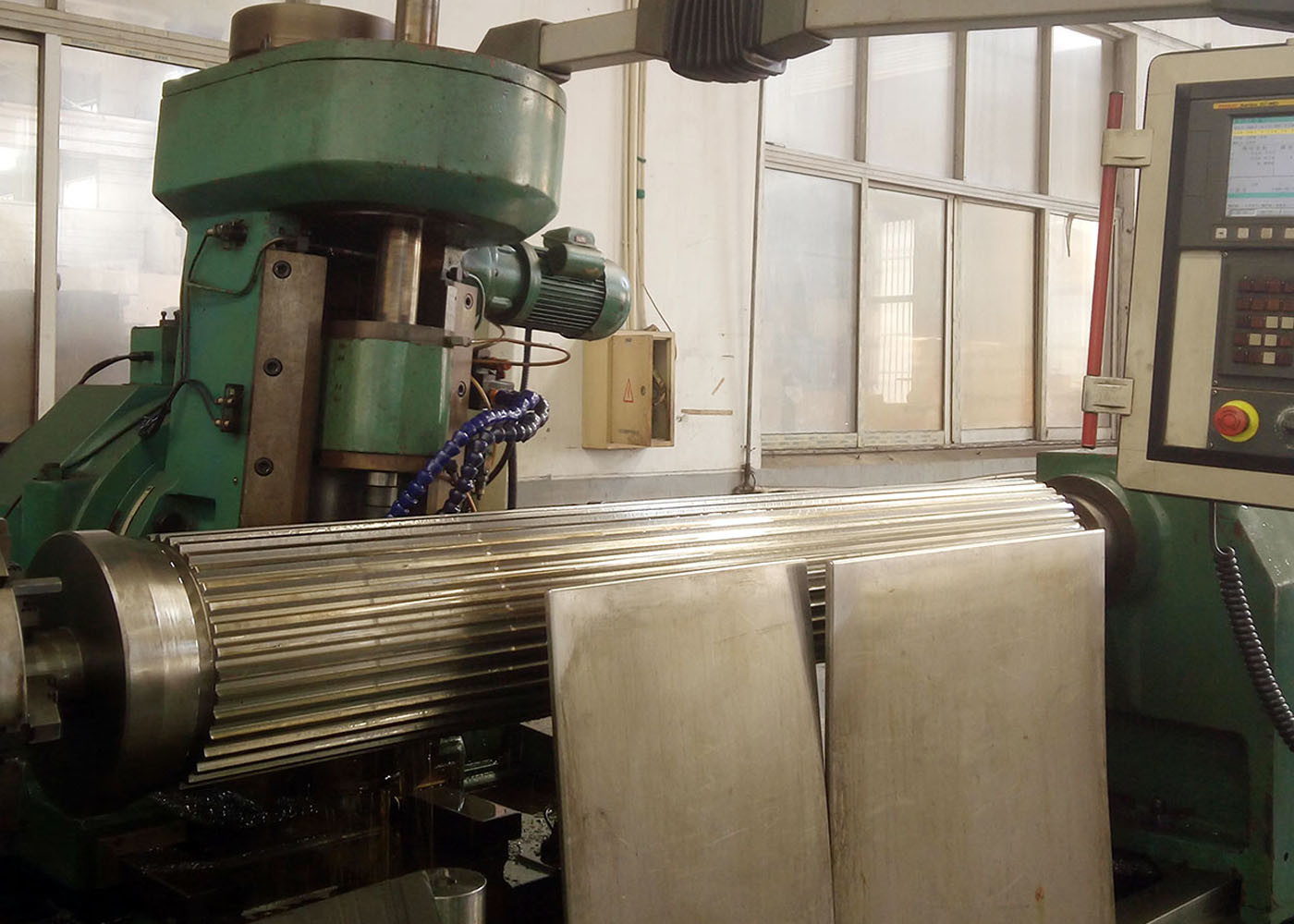

1) 얽힌 스플린의 주요 요인
a) 이빨의 두께와 높이
스플라인에 있는 치아의 높이와 두께는 스플라인의 뿌리 강도에 따라 계산되며
애플리케이션의 예상 토크 요구사항
(b) 응용의 압력 각. 스플린은 일반적으로 30, 37의 압력 각에서 제공됩니다.5, 45도
크기와 압력 각도는 원하는 치아 참여와 스플라인 적합성에 따라 결정됩니다.
(c) 결합 구성: 스플린은 측면 부착 또는 주요 지름 결합으로 구성 될 수 있습니다.
주요 지름 결합은 사이드-피트 스플라인보다 더 정확한 적합 요구 사항이 있으며 자기 정렬 능력이 적습니다.
또한 내부 및 외부 스플라인 구성 요소에 대한 크기 오차를 덜 용서합니다.
사이드 핏 스플라인은 더 큰 크기의 허용 범위 내에서 작동할 수 있습니다.
이상적으로, 짝짓기 부분의 치아와 갈라지는 부분이 거의 또는 전혀 간격 없이 정확하게 얽혀 있어야 합니다.
| 제품 | 직사각형 스플라인 셰프트 |
| 주문제조 | √ |
| 기어 프로파일 타입 | 스플라인 |
| 기어 치아 제조 | 스핀 밀링/스핀 밀링 |
| 기어 치아 깎기 | √ |
| 모듈 (M) | 관습 |
| 치아 수 (Z) | 관습 |
| 관습 | 30° |
| 헬릭스 각 (β) | |
| 치아 정확도 | ISO 6-7 등급 |
| 열처리 | 탄소화 |
| 표면 경화 | 58-62 HRC |
| 철강 코드 등급 비교 | |||||
| 중국/GB | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21 니크로모2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20니크로모7 | 20XH2MA | 4320 | SNCM420 | |
